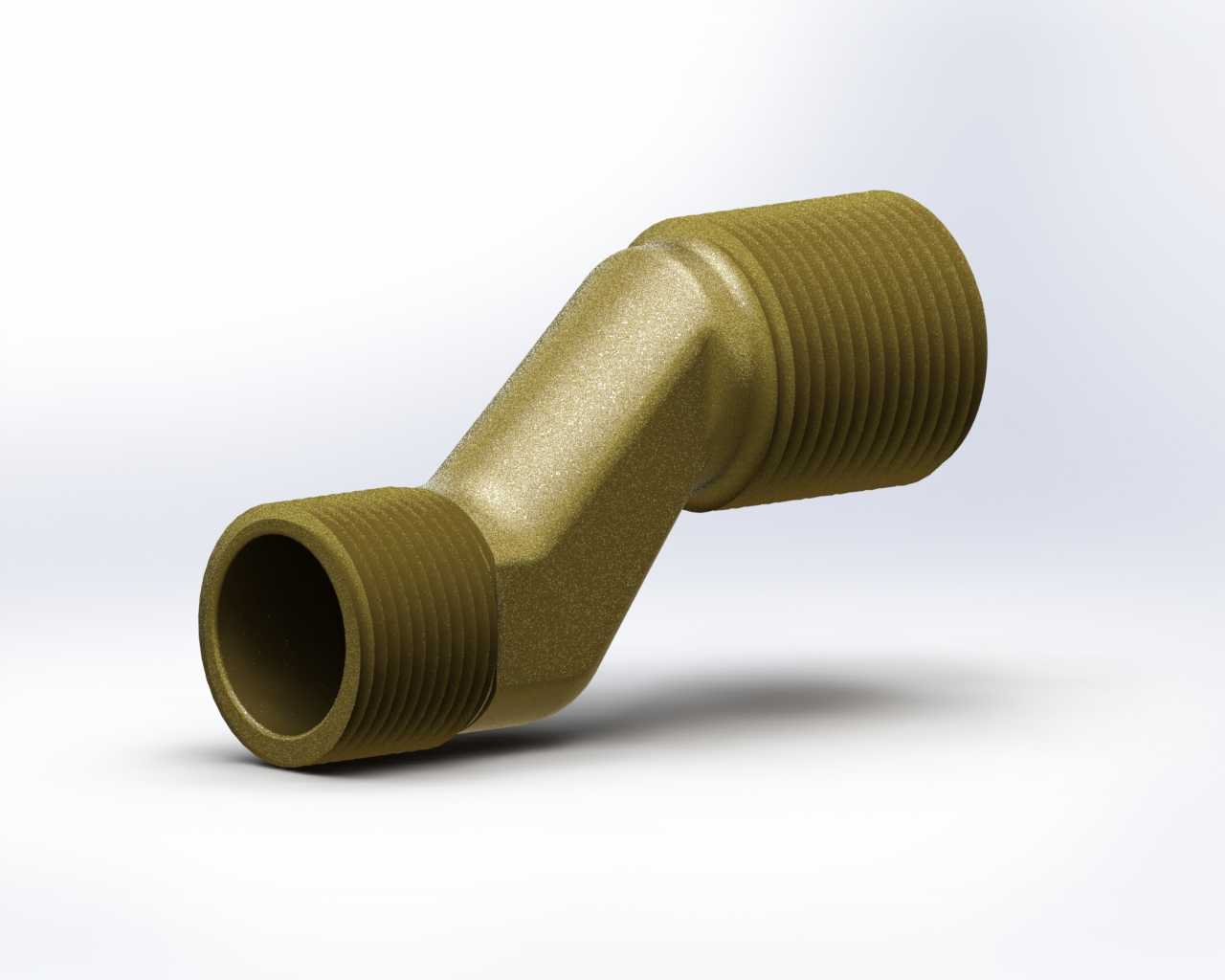

黄铜45度外丝偏移弯接头结构设计

在民用给排水、小型液压回路、气动控制管路以及卫浴设施的布设场景中，经常会遇到两端接口轴线存在固定偏移量、同时需要完成45度方向转向的管路连接需求，常规的等径弯头两端接口轴线处于相交状态，无法适配这类存在平行偏移的安装位，强行搭配短接拼接不仅会增加管路漏点风险，还会占用额外的安装空间，给后期管路维护带来不必要的麻烦。这款偏移式外丝弯接头正是针对这类场景设计的管路连接件，整体采用锻造黄铜材质加工，表面做了钝化防锈处理，能够适配常规生活用水、低压气动介质以及弱腐蚀性流体的输送需求，黄铜材质本身的切削性能优异，后期如果需要对接口做微调适配，现场加工的难度也远低于钢制或不锈钢材质的管件。从结构设计来看，接头两端均采用标准外圆锥管螺纹设计，螺纹段的长度预留了足够的缠生料带、拧入内丝接口的操作余量，不会出现螺纹拧入深度不足导致的连接强度不够、密封失效问题；中间的偏移弯折段采用等通径设计，内壁做了平滑过渡处理，没有突兀的台阶或锐角结构，介质流经时的局部阻力损失远低于拼接式的管路组合，能够有效降低管路输送过程中的压力损耗，避免弯折处出现介质紊流、杂质沉积的问题。在安装边界的考量上，这款接头的弯折偏移量经过精准测算，刚好能够覆盖常规墙面预埋内丝接口与卫浴设备进水口之间的常见安装偏差，安装时不需要对预埋管路做破坏性调整，直接将两端外丝分别拧入对应内丝接口即可完成连接，接头的六角拧动位设置在弯折段的两侧，使用普通活动扳手就可以完成拧紧操作，不需要借助特殊的定制工装。外形尺寸方面，接头整体的外轮廓没有突出的尖锐棱角，安装完成后可以紧贴墙面或设备安装面，外露部分的轮廓流畅，不会出现突兀的凸起，在明装管路场景中也能保持较好的外观一致性；接头的壁厚经过强度校核，能够承受常规给排水管路1.6MPa的工作压力，完全满足民用供水、普通气动回路的压力使用要求，不会出现管壁爆裂、螺纹滑丝的失效问题。不同于常规的等轴线弯头，这款偏移弯头的设计核心是用一体化的结构解决管路错位连接的需求，减少管路连接节点数量，从结构上降低漏点出现的概率，同时一体化锻造的结构强度也要远高于多个管件拼接的组合结构，长期使用下的结构稳定性更有保障。在实际选型过程中，设计人员只需要确认两端连接管路的通径、接口螺纹规格，以及两端接口的轴线偏移量与转向角度，就可以直接选用这款接头完成管路连接设计，不需要额外设计定制转接件，能够有效缩短管路系统的设计周期，降低现场安装的施工难度。
