立式克莱顿蒸汽锅炉结构设计

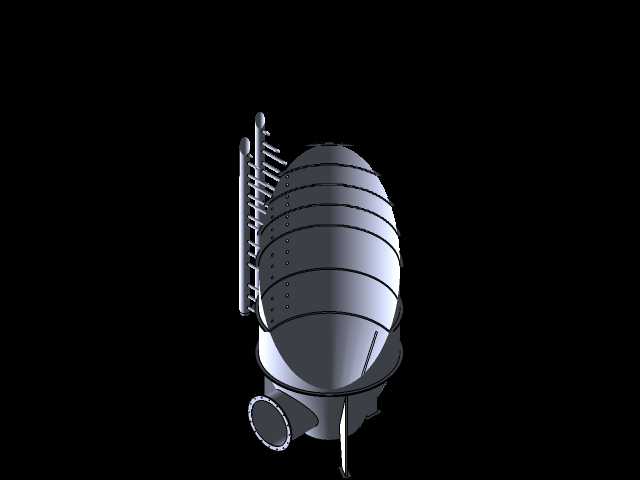

在工业热能供给场景中，立式克莱顿型蒸汽锅炉常被用于中小规模蒸汽需求的生产环节，这类设备区别于传统卧式火管锅炉，在占地空间上有明显优势，适合厂房面积受限的食品加工、医药制剂、纺织印染等需要稳定饱和蒸汽供给的场景。从结构设计逻辑来看，该锅炉采用立式椭球形封头的罐体结构，本体外壳由多段环形加强筋沿筒体周向排布，这种设计并非单纯的外观造型，而是针对承压工况下的筒体刚度做的强化处理，当炉内蒸汽压力达到额定工作值时，环形加强筋可以有效分散筒体壁面的环向应力，避免薄壁筒体在长期承压运行中出现失稳变形。

设备侧部布置的立式管束结构，是克莱顿锅炉的核心换热单元，不同于传统锅炉的大容积炉胆设计，这种列管换热结构可以让高温烟气在管程内多次折返，充分与管外的炉水进行热交换，提升整体热效率，同时管束沿筒体侧部垂直布置，也便于后期检修时对换热管做逐根检测与更换，不需要对整个锅炉本体做大范围拆解。筒体下部设置的大口径法兰接口，是锅炉的主蒸汽输出或者给水输入接口，接口采用凸面法兰密封结构，匹配对应压力等级的密封垫片，可以保证在高温高压工况下的连接密封性，避免蒸汽泄漏带来的热能损耗与安全隐患。

在安装边界的考量上，这类立式锅炉的安装基础只需要匹配底部支撑脚的载荷分布即可，不需要像卧式锅炉那样预留长条形的安装基座，设备上部需要预留足够的安全阀、压力表等安全附件的安装操作空间，侧部管束区域要预留至少单人通行的检修通道，保证日常运维时可以顺利接近换热管束区域做清灰、检漏作业。设计过程中，筒体的椭圆度、环形加强筋的焊接间距、管束与筒体连接的角焊缝高度，都是需要重点控制的结构参数，这些参数直接决定了锅炉运行时的承压可靠性与换热效率，建模时需要严格按照承压设备的设计规范，对各个连接部位的结构做细节还原，保证模型可以用于后续的结构应力校核、安装布局模拟等工程环节。
