法兰式组合视镜结构三维建模练习

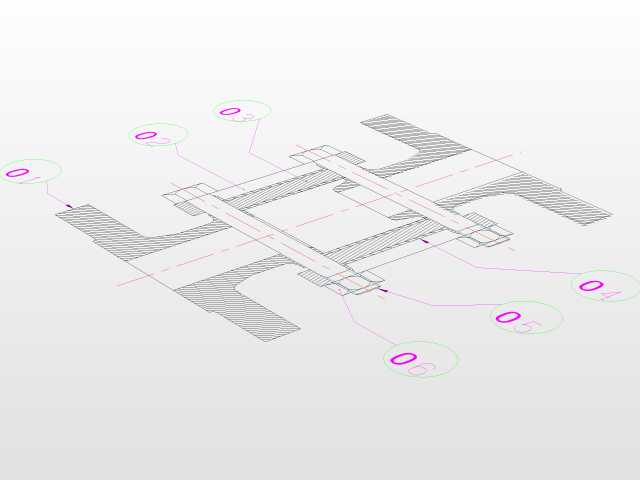

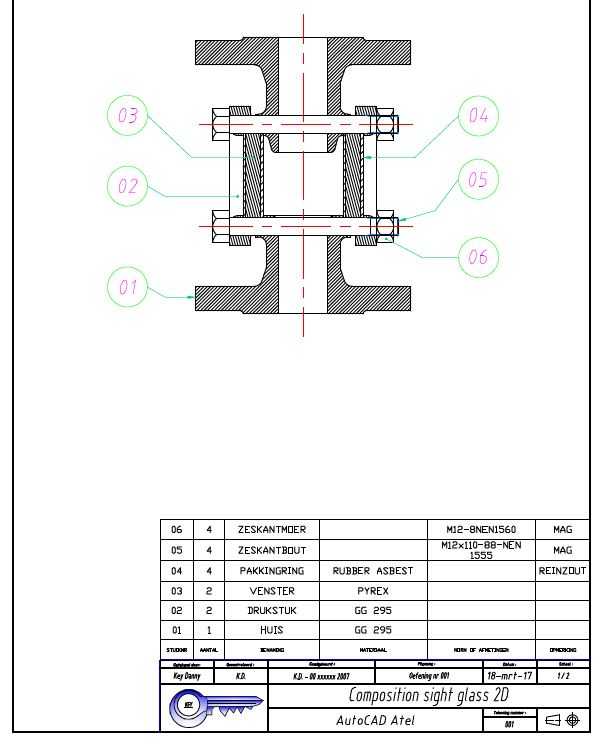

　　这类视镜结构多用于承压罐体、工艺管道的可视化观测点位，日常生产中操作人员可透过视镜直接观察容器内部介质流动、反应状态、液位高度，是化工、食品制药、水处理等流程工业里常用的观测部件，不用拆开设备就能掌握内部运行情况，能大幅降低开盖检查的频次，减少介质泄漏与生产中断的风险。从结构组成来看，该视镜采用双侧法兰对夹的装配形式，中间夹持透明视窗，两侧通过均匀排布的紧固件实现压紧固定，视窗与法兰接触面设置了密封垫层，避免承压状态下介质从装配缝隙渗漏。透明视窗部分采用耐温耐蚀的透明材质，可适配不同腐蚀性、不同温度区间的介质工况，紧固件沿法兰圆周均布，能保证压紧力均匀分布在密封面上，避免局部压应力过大导致视窗碎裂，或是压应力不足出现密封失效的问题。

　　做这个结构的三维建模时，首先要确定两侧法兰的对接基准，以中心轴线为装配主参考，先定位两侧法兰的同轴度，保证安装后法兰端面平行，避免后续装配出现偏斜。密封垫的安装槽尺寸要和视窗厚度、密封垫压缩量匹配，通常密封垫的压缩率控制在合理区间，既能保证密封效果，又不会过度挤压视窗造成应力集中。紧固件的排布要符合法兰连接的规范，孔位沿圆周均匀分度，装配时要考虑对角拧紧的工艺顺序对应的受力分布，建模时要预留出紧固件的安装操作空间，避免实际装配时扳手没有操作余量。从安装边界来看，这类视镜的法兰连接尺寸要和对接的罐体、管道接口匹配，法兰外径、螺栓孔中心距、螺栓孔数量与孔径都要符合对应压力等级的连接标准，视镜的整体轴向长度要控制在安装空间允许的范围内，

　　突出罐体壁面的部分不能和周边管线、操作平台构件产生干涉。视窗的有效通光直径要满足观测需求，不能因为法兰结构遮挡过多观测视野，同时要保证视窗的厚度满足承压强度要求，不同压力等级下视窗的厚度计算要结合材质的抗弯强度、密封面宽度综合核算，避免运行中视窗受压破裂。建模过程中还要注意各零件的配合公差，法兰密封面的平面度、视窗两面的平行度都要在合理公差范围内，不然装配后会出现密封面贴合不严的问题，紧固件和法兰孔的间隙要适中，既方便装配对位，又不会因为间隙过大导致法兰错位。整个结构没有复杂的运动部件，核心是保证密封可靠性与结构强度，同时兼顾观测视野的通透性，建模时可以通过装配干涉检查提前验证各零件的装配关系，确认紧固件长度适配，不会出现螺栓顶到对面法兰、或是螺纹啮合长度不足的问题，密封垫的内外径尺寸要和视窗、法兰密封面匹配，不能出现密封垫内圈突出遮挡视野、或是外圈超出法兰边缘的情况。
