带安装机架的传动轴安全防护装置

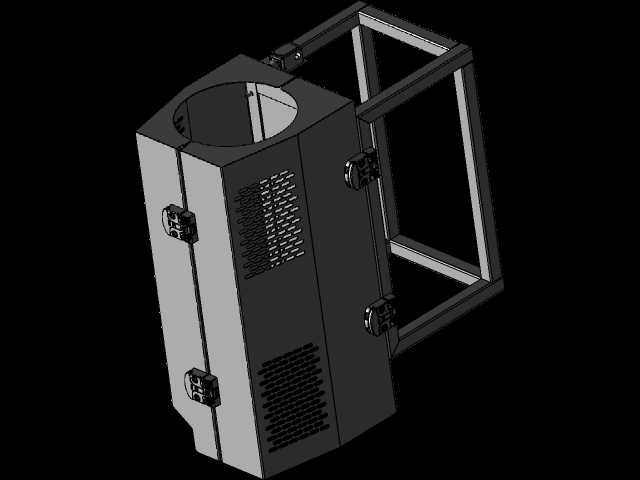

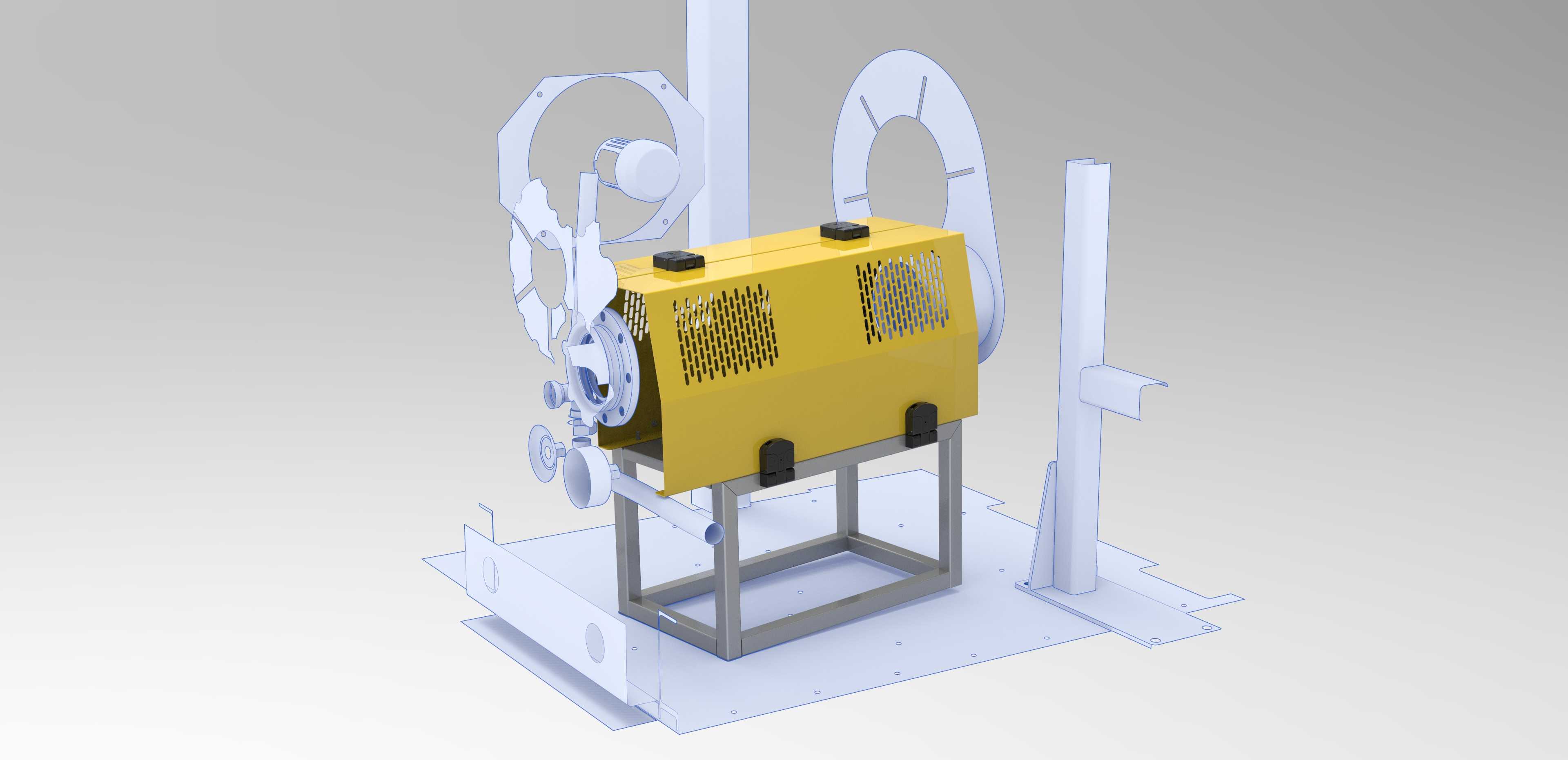

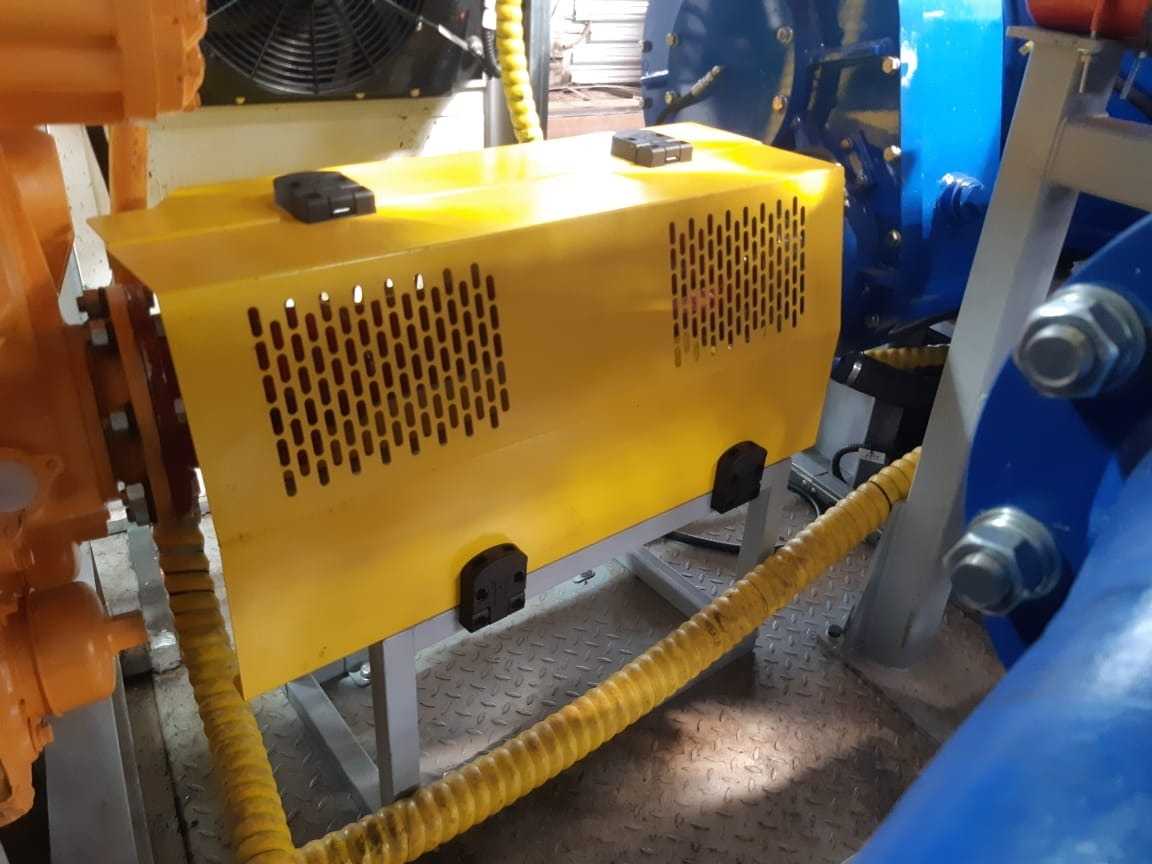

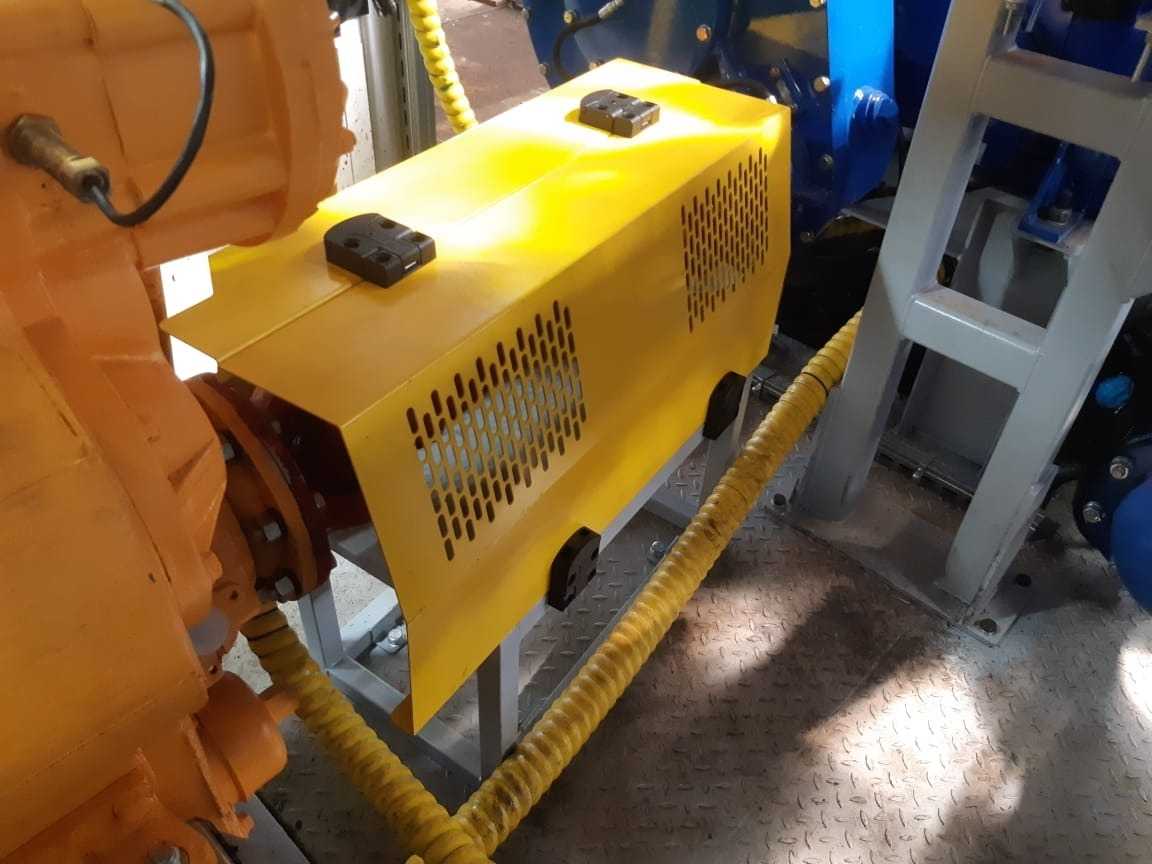

这套防护结构主要面向外露旋转传动轴的作业场景，常见于小型动力试验台、船用轴系测试架、非标传动设备的外露旋转段防护，核心作用是隔绝人员肢体、杂物与高速旋转的传动轴、连接法兰及传动轮系的接触，避免机械伤害与异物卡滞故障。从结构布局来看，防护主体采用箱式罩壳设计，罩壳侧面开设阵列式通风孔，既能够阻隔人员误触，又可以为传动轴连接端的运转部件提供散热通道，避免长时间运转下热量积聚影响密封件与轴承寿命。罩壳通过四个带减震垫的安装卡扣固定在下方方管焊接机架上，安装点位避开了轴系的拆装操作空间，日常维护时无需完全拆解机架，仅需松开卡扣即可取下罩壳完成轴系检查、联轴器紧固等操作。机架采用标准矩形钢管焊接成型，底部预留与安装基础连接的通孔，安装边界可适配常见的小型动力输出端轴系高度，罩壳与传动轴旋转外轮廓之间预留了足够的安全间隙，不会因轴系运转的径向跳动产生摩擦异响。设计过程中优先考虑了防护结构的拆装便捷性，罩壳的开合路径避开了周边的立式支撑结构与轮系安装位，无需拆除周边附属部件即可完成罩壳的装卸。两侧预留的弧形避让结构对应轴系两端的带轮、连接法兰位置，既保证了防护范围完全覆盖旋转外露部分，又不会干涉带轮的传动带安装、法兰端的螺栓紧固操作。底部安装板采用一体化平板设计，所有支撑结构、机架、立式导向件都固定在同一块安装基板上，整体运输与现场安装时可作为一个整体模块对位，无需现场反复调整各部件的相对位置。在实际应用中，这类防护结构可适配不同直径的传动轴段，只需调整罩壳内部的衬垫厚度即可匹配不同轴径的防护需求，罩壳表面采用喷塑处理，耐油污与轻微磕碰，适合车间、试验场等多尘多油污的作业环境。机架的方管截面选型经过承重校核，可承载动力端与轴系的静态重量，同时抵消轴系运转时产生的小幅振动，避免防护结构随设备运转产生共振。
