黄铜手轮式截止节流阀结构设计

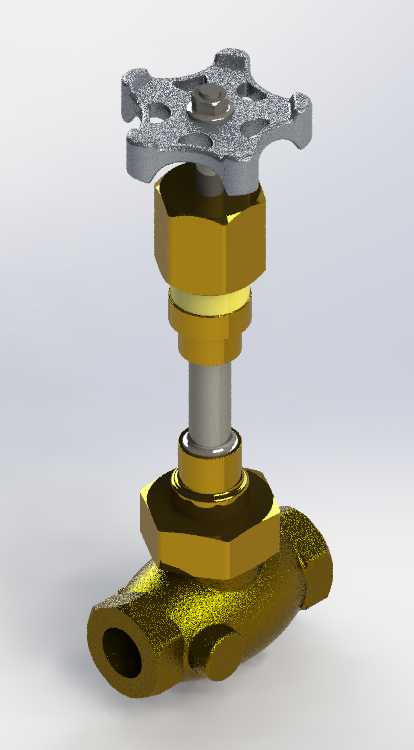

该阀件主要应用在民用给排水、小型暖通管路、低压气动控制支路等场景，承担管路通断控制与小范围流量调节的作用，适配公称通径15-25mm的低压输送管路，工作介质为常温清水、压缩空气或无腐蚀性低压流体，日常多用于家装水路分支、小型设备冷却回路、车间低压气路终端的点位控制。从结构设计来看，阀体采用黄铜锻压成型，流道为直通式缩径结构，进出口端预留外螺纹连接边界，可直接与同规格内螺纹管路接头旋合装配，安装时无需额外焊接工序，仅需在螺纹处缠绕密封带即可完成密封，适配现场快速拆装的运维需求。上部驱动结构采用星形铸铁手轮，手轮表面做防滑镂空处理，操作时无需额外工具即可徒手完成启闭动作，手轮与阀杆之间通过扁方结构传递扭矩，避免长期操作出现打滑松脱的问题。阀杆与阀体之间采用多层填料密封结构，中部设置黄铜压紧螺母，可通过调整螺母的下压量补偿填料磨损带来的密封间隙，无需整体拆解阀件即可完成日常密封维护，大幅降低现场运维的工作量。设计阶段优先考虑民用场景的操作便利性，手轮操作扭矩控制在单人徒手可操作的范围内，全开至全关的行程约为3-4圈，既避免行程过长导致操作繁琐，也防止行程过短出现调节精度不足的问题。阀体下部的流道过渡处做圆弧导流处理，减少介质流经阀口时的局部阻力，降低管路运行时的压损，同时避免流道直角处长期积存介质杂质，延长阀件的实际使用寿命。安装边界方面，阀件整体高度控制在110mm以内，手轮最大回转直径为70mm，安装时需在手轮周边预留不小于40mm的操作空间，方便后期运维时的启闭操作，阀体进出口轴线与手轮轴线垂直，可适配水平或垂直走向的管路安装，安装时无强制方向要求，仅需注意介质流向与阀体标识一致即可。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，即使长期使用出现轻微磨损，在阀杆的下压力作用下仍可保持可靠密封，低压工况下的密封泄漏量满足民用管路的使用要求，整体结构无复杂异形零件，所有零部件均为常规五金加工可实现的结构，开模与量产成本较低，适配大批量民用阀件的生产需求。
