储油罐液位计量检测装置结构设计

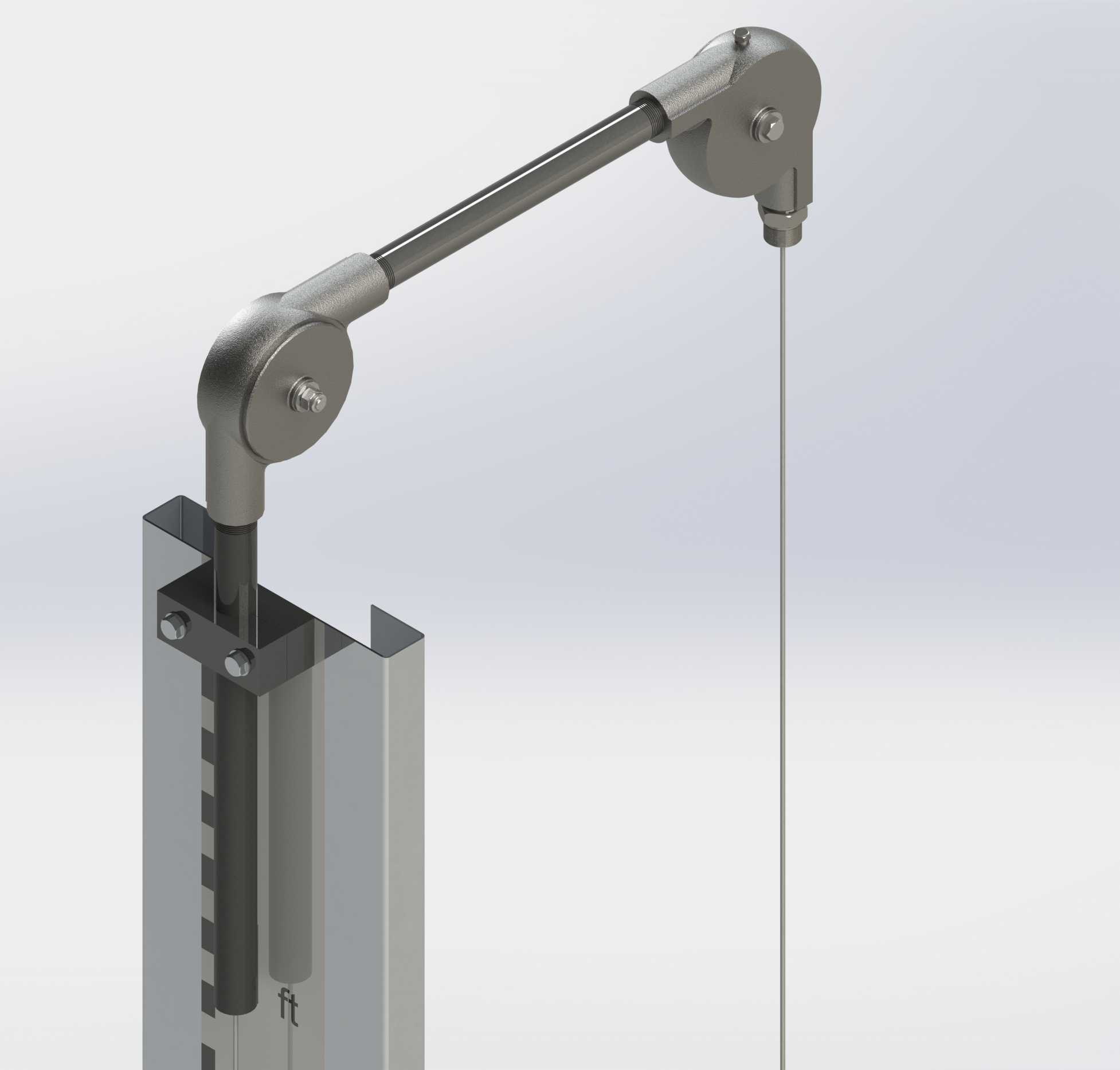

这套计量装置主要面向常压立式储油罐的存量检测场景，在成品油中转库、加油站点储油区、工矿企业自用燃油储罐等场景中，承担罐内液体介质液位高度实时采集、存量换算的核心功能，替代传统人工投尺检测的作业方式，降低人员登罐作业的安全风险，同时减少人工读数带来的计量误差。从结构设计逻辑来看，装置采用悬臂式安装布局，铰接式摇臂结构可适配不同罐顶的安装高度差，摇臂内置的传动杆系将浮球随液位升降的直线位移传递至顶部的传感单元，避免传感元件直接接触罐内油气介质，适配轻质燃油、润滑油等多种易挥发、有一定腐蚀性的液体介质检测需求。安装边界方面，装置的罐内插入段可根据储罐的实际液位量程调整长度，摇臂的水平伸展长度预留了足够的操作空间，安装时无需对罐顶结构做大面积改动，仅需在罐顶预设的测量口位置做法兰固定即可，摇臂的铰接节点带有阻尼定位结构，日常校准时可直接抬起摇臂完成浮球的检查与更换，无需排空罐内介质。结构细节上，浸入罐内的导杆采用防腐金属材质，表面做光滑处理减少介质挂壁对测量精度的影响，浮球的配重经过校准，在不同密度的油液中都能保持稳定的吃水深度，摇臂的转动关节处设置了密封结构，避免罐内油气从安装间隙溢出，同时阻挡外部雨水、粉尘进入机构内部造成传动卡滞。整套结构的运动部件无复杂电控线路外露，机械传动部分的冗余强度足够应对户外储区的温差变化、风雨侵蚀等工况，长期运行下的维护点仅为铰接节点的定期润滑，相比纯电子类液位检测设备，对罐区复杂电磁环境的抗干扰能力更强，也更适合无持续供电保障的偏远储油点使用。设计过程中充分考虑了现场安装的容错空间，摇臂的两个铰接点都预留了角度调节余量，即便安装法兰存在一定的角度偏差，也能通过调整铰接位置保证导杆处于垂直状态，确保浮球升降过程中不会与导杆产生卡滞，测量数据的线性度符合工业计量的精度要求。
