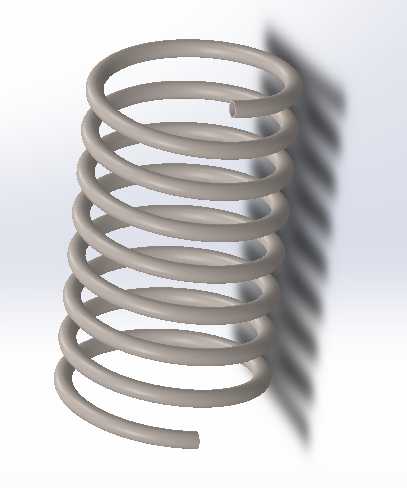

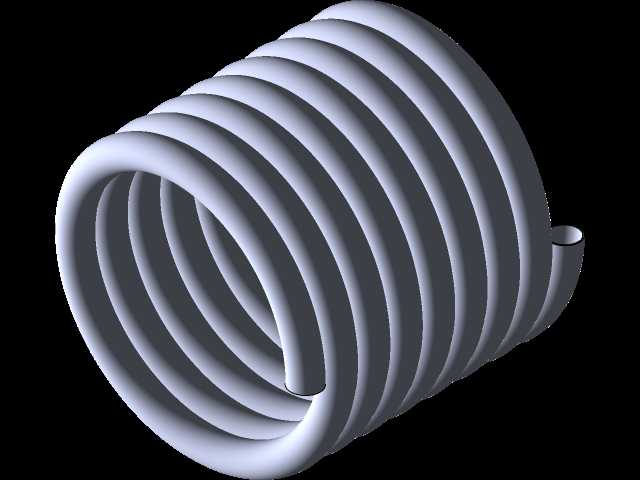

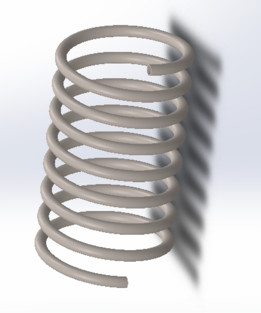

SolidWorks设计螺旋弯曲蛇形管路构件

这类螺旋弯曲的蛇形管路构件，在流体输送、热交换、柔性缓冲类设备中应用十分广泛，小到小型温控设备的换热回路、实验室流体管路的柔性连接段，大到工业换热机组的介质导流段、液压系统的压力缓冲管路，都能见到这类结构的身影。不同于直管段的硬连接特性，这种连续螺旋弯曲的结构，一方面可以在有限的安装空间内大幅延长介质的流经路径，提升热交换过程中的接触时长，强化换热效率；另一方面，螺旋结构自带的形变余量，可以抵消管路工作过程中因温度变化产生的热胀冷缩应力，也能缓冲设备运行时的振动传递，避免管路接口处因硬应力集中出现渗漏、开裂的问题。

从设计逻辑来看，这类蛇形管的建模首先要确定核心的螺旋路径参数，需要结合实际安装空间的边界尺寸，匹配螺旋的中径、节距、总圈数，同时要保证两端的直管引出段长度符合现场接口的安装要求，避免安装时出现管路与周边构件干涉的问题。建模过程中需要重点管控管路的弯曲半径，所有弯段的曲率都要符合管材的最小弯曲半径要求，避免弯制过程中出现管壁减薄过甚、管腔截面变形缩径的问题，保证介质在管内流动时的阻力处于设计允许范围内，不会出现局部涡流、压损过大的情况。

实际选型应用时，这类构件的外形尺寸需要完全适配安装腔室的边界，螺旋段的外径要预留足够的安装间隙，避免设备运行振动时管路与腔体内壁发生摩擦磨损；两端的接口位置要精准匹配对接管路的中心距，减少安装时的强制对位应力。如果用于换热场景，还需要结合介质的流量、换热功率要求，匹配对应的管路通径与螺旋总长度，保证换热面积满足工况需求；如果用于柔性缓冲场景，则需要根据管路系统的振动频率、位移补偿量，调整螺旋的节距与圈数，保证结构的弹性形变范围能够覆盖实际运行中的位移量，避免管路长期受交变应力出现疲劳断裂。这类结构的管壁厚度选择也需要结合工作压力、介质腐蚀性综合考量，在保证结构强度的前提下，尽可能降低管壁热阻，提升换热场景下的热传导效率，同时兼顾管路的柔性表现，避免管壁过厚导致结构刚性过大，失去缓冲补偿的作用。
