双螺栓固定型对开式管道抱箍结构

这款对开式抱箍主要应用在工业管路布设场景中，不管是生产车间的压缩空气管路排布、液压系统的硬管固定，还是户外给排水管线的支撑定位，都能见到这类结构的身影。它的核心作用是将圆形管材牢牢固定在安装基面之上，抵消管路运行过程中产生的振动、轴向窜动以及径向位移，避免管路因为长期晃动出现接头松脱、管壁磨损的问题，在有冲击载荷的管路工况下，这类双螺栓锁紧的结构比单螺栓抱箍的夹持稳定性要高出不少。

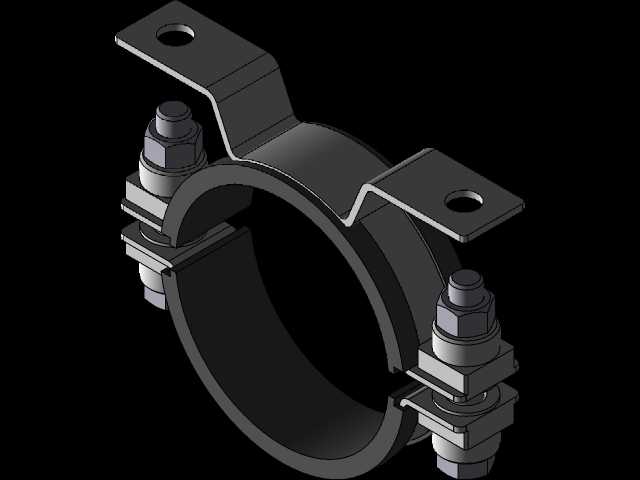

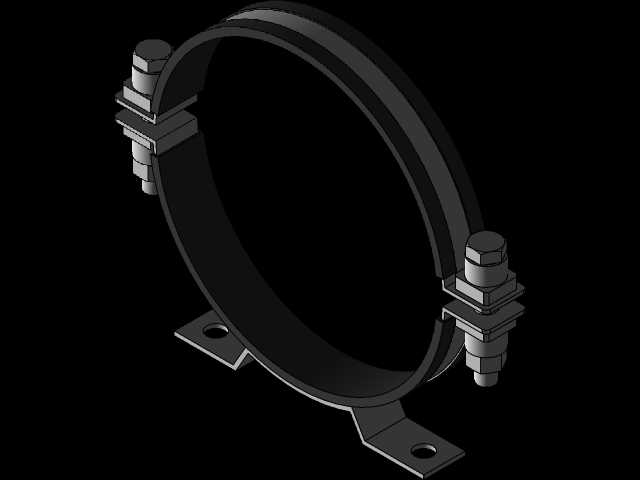

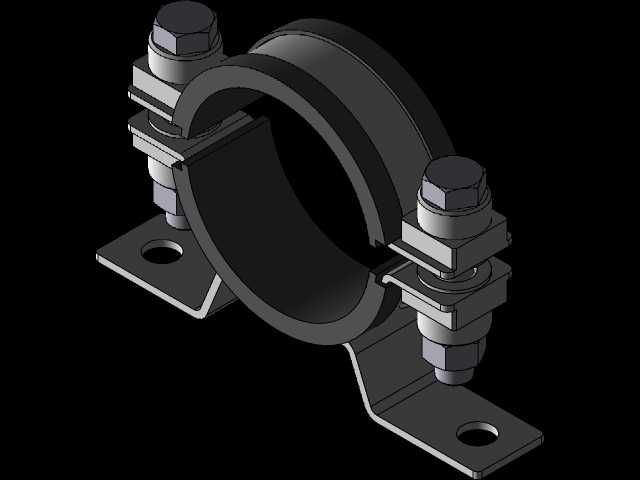

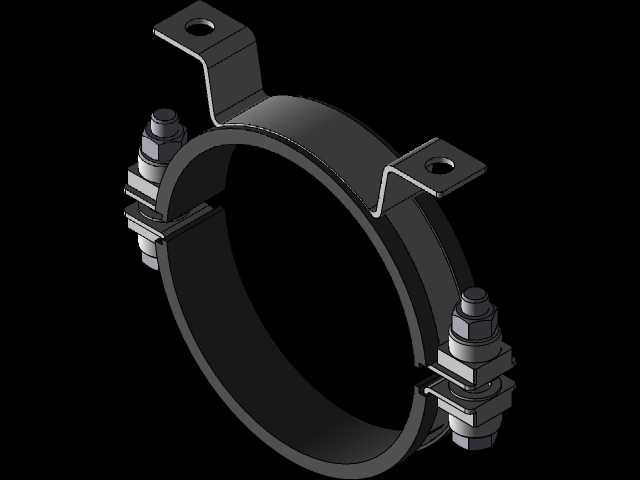

从结构设计来看，它采用上下对开的半环结构，两个半环的对接位置没有采用铰接设计，而是两侧都预留了螺栓穿装位，每侧都配置了六角头螺栓、配套平垫与防松螺母，锁紧时两侧同步施力，能让半环内壁和管材外壁实现均匀贴合，不会出现单侧压紧导致的局部应力集中，也能避免管材被夹变形的问题。两个安装支脚和下半环为一体化弯折成型，支脚上开有圆形安装孔，可直接通过膨胀螺栓或者机牙螺丝固定在墙面、设备机架、管路支架的安装面上，支脚的弯折角度经过计算，能让半环的中心轴线和安装基面保持平行，保证管材安装后不会出现偏斜。

设计过程中首先要匹配常用管材的外径公差，半环的内径尺寸要比目标管材的外径大0.2到0.5毫米，既方便安装时管材顺利卡入，又能保证锁紧后有足够的抱紧摩擦力。螺栓的选型要匹配夹持力需求，针对不同通径的管材，螺栓的公称直径、性能等级都要对应调整，避免锁紧时螺栓出现屈服变形。安装边界方面，要预留足够的螺栓操作空间，保证扳手能顺利完成螺母的锁紧作业，两个安装孔的中心距要和常用支架的安装孔位匹配，支脚的厚度要满足承重要求，当管路内充入介质后，整体重量加上振动载荷都不会让支脚出现弯折变形。半环的边缘都做了圆角处理，不会在安装过程中划伤管材外壁的防腐层，也能避免安装人员被锐边割伤。这类抱箍在实际使用中可以根据管材材质调整锁紧力矩，针对薄壁塑料管材要适当降低锁紧力，针对金属硬管则可以按标准力矩锁紧，适配性非常广泛。
