带环首长杆螺栓连接组件结构设计

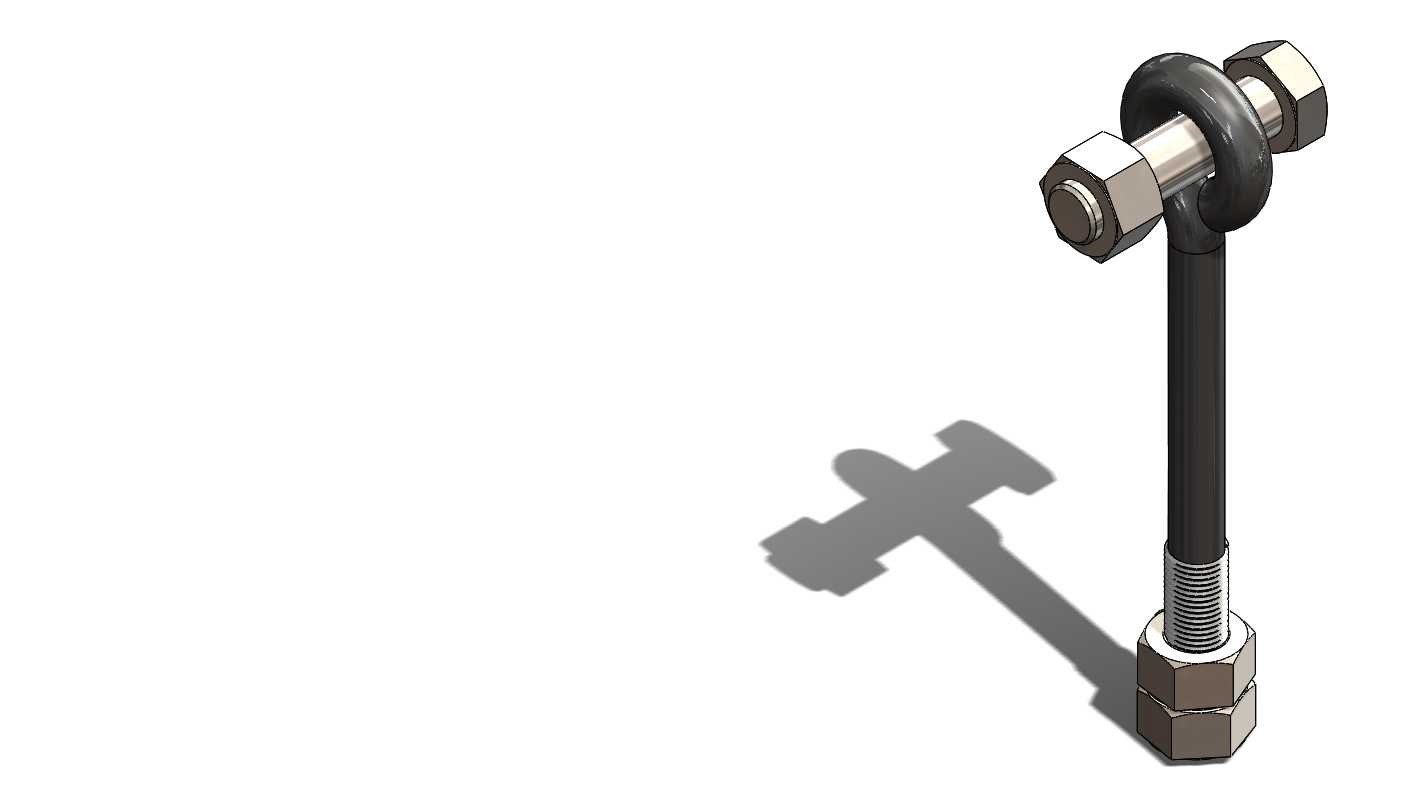

　　这类带环首的长杆螺栓组件，在起重辅助挂载、小型工装夹具拉紧、设备检修临时吊点布置场景中使用频率很高，不同于普通外六角螺栓仅做平面压紧连接的功能，杆端集成的封闭环首可以直接穿入卸扣、挂钩或者钢索端头，不需要额外搭配吊环螺母，减少了连接副的零件数量，也降低了多零件配合带来的松脱风险。设计时首先要明确杆身的受力边界，长杆段的光杆部分直径要匹配穿过的安装孔公差，两端的螺纹段长度需要根据被连接件的总厚度预留足够的螺母啮合余量，靠近环首端的双螺母配置是为了实现防松锁止，避免设备运行过程中受振动影响出现螺纹回退，下端的双螺母结构则可以调整整个组件的有效拉紧长度，适配不同厚度的被连接件组合。环首部分的内孔尺寸要考虑常用卸扣的销轴直径，

　　不能出现环孔过小导致标准卸扣无法穿入的问题，环首与杆身的过渡位置做了圆弧过渡处理，避免应力集中在截面突变处，在做应力分析时这个过渡区域是重点校核位置，需要保证在额定拉力载荷下，应力值不超过材料的屈服强度，同时杆身的螺纹收尾处也要做退刀槽设计，避免螺纹末端的应力集中引发断裂风险。实际安装时，杆身穿过被连接件的通孔后，先拧入下端的两个螺母调整到需要的压紧位置，再将挂载件连接到上端环首，拧紧上端双螺母完成锁止，整个组件的安装边界不需要额外加工复杂的配合面，只要被连接件上有适配直径的通孔即可完成装配，在小型设备的部件吊装、工装的快速拉紧固定、生产线临时工位的挂载点设置中，这种结构比焊接吊点更灵活，也不会破坏被连接件的母材结构，

　　拆卸后可以重复使用，维护成本更低。设计过程中还要考虑环首的受力方向，这类环首螺栓适合承受沿杆身轴向的拉力载荷，不适合承受大角度的侧向弯折力，所以在使用场景匹配时要明确载荷方向，避免侧向受力导致环首变形或者杆身弯曲。杆身的长度可以根据实际安装需求调整，但长径比需要控制在合理范围内，避免杆身过长受压时出现失稳变形，螺纹段的精度选择普通公制螺纹的中等公差等级即可，满足通用互换性要求，不需要过高的加工精度，兼顾加工成本和使用性能。
