微型电动二通球阀结构设计

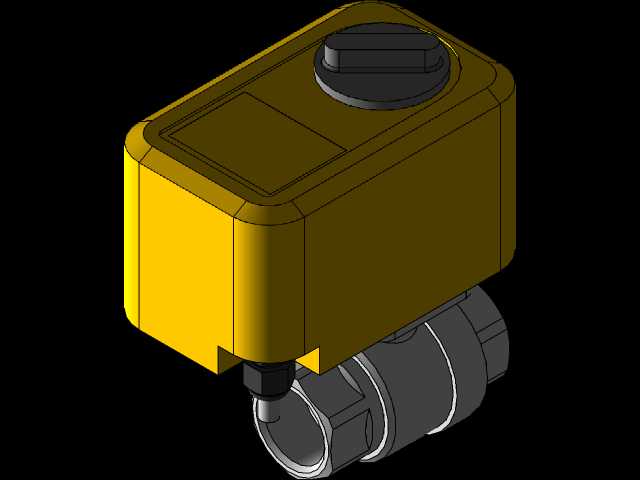

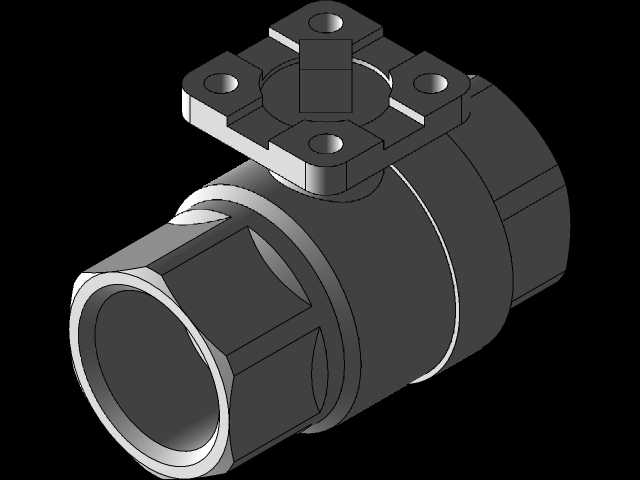

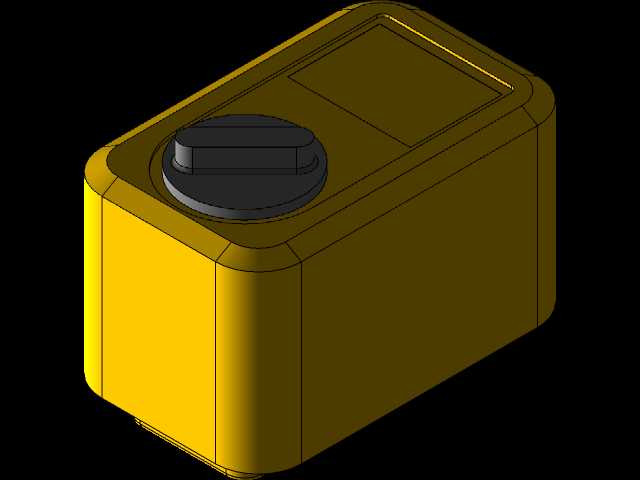

这款微型电动球阀主要面向小口径流体管路的通断控制场景，在民用净水设备、小型暖通循环管路、实验室流体分配系统、小型灌溉支路中都有广泛应用，相比手动球阀，它不需要人工近距离操作，可搭配电控信号实现远程通断切换，适配自动化程度较高的小型流体系统。从结构设计来看，产品采用上部电动执行器加下部阀体的集成式布局，执行器外壳做了圆角过渡处理，既避免安装维护时的锐边磕碰，也能在紧凑安装空间内减少与周边管线的干涉，顶部的旋钮结构可在断电或调试阶段实现手动操作切换，满足现场应急调试的需求。下部阀体采用内螺纹连接形式，适配常规小口径金属或塑料管路的安装标准，执行器与阀体的连接部位做了同轴定位结构，保证输出轴与阀杆的传动同轴度，降低长期动作过程中的传动磨损，延长使用寿命。设计过程中优先考虑了安装边界的适配性，整体外形方正紧凑，执行器的长宽尺寸控制在极小范围内，可在密集排布的管路支路中并排安装，不会出现相邻阀门执行器互相干涉的问题，接线接口设置在执行器侧下方，避免管路渗漏的液体直接滴落到接线部位，提升电气部分的防护可靠性。功能层面，这款球阀仅做通断两位控制，不做调节功能设计，因此内部传动采用减速齿轮组直连阀杆，输出扭矩足以带动密封阀球在额定压力下完成开关动作，密封结构采用常规阀座密封设计，保证关闭状态下的流体截断效果，执行器内部设置有限位结构，到达全开或全关位置时自动切断电机供电，避免电机堵转损坏。从安装适配角度看，阀体的接口轴线与执行器的安装基准面保持垂直，可直接在水平或垂直管路上安装，不需要额外加装转接支架，整体重量较轻，对小口径管路的负载影响极小，适合对安装空间、自重有严格限制的小型流体系统使用。建模过程中对各部件的配合间隙做了合理预留，比如执行器外壳的扣合间隙、阀杆与密封件的配合公差、齿轮组的传动侧隙都按照常规工程塑料及金属件的加工精度做了设定，可直接用于后续的结构验证、开模参考或者管路系统的装配模拟。
