空压机配套黄铜高温单向止回结构

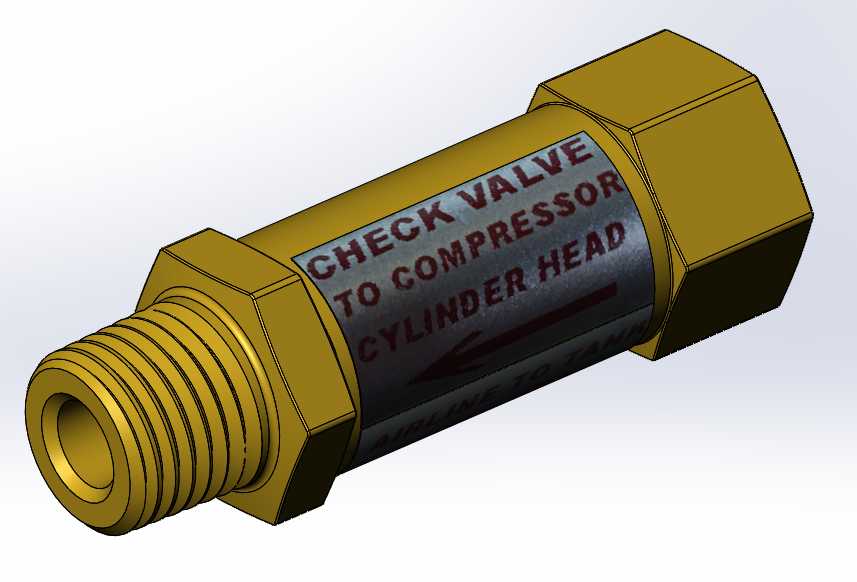

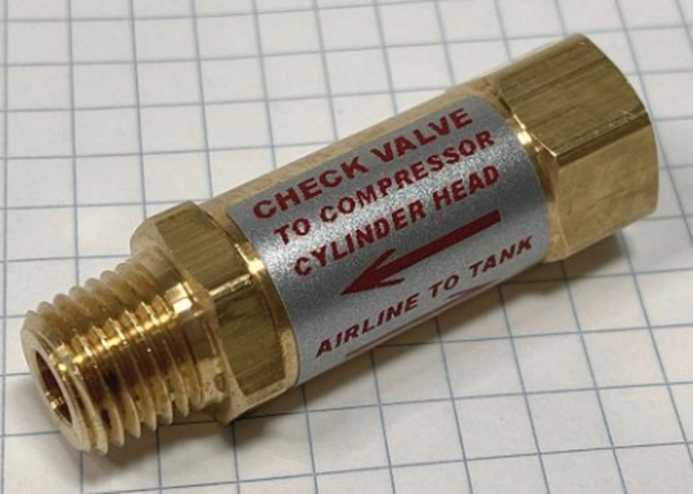

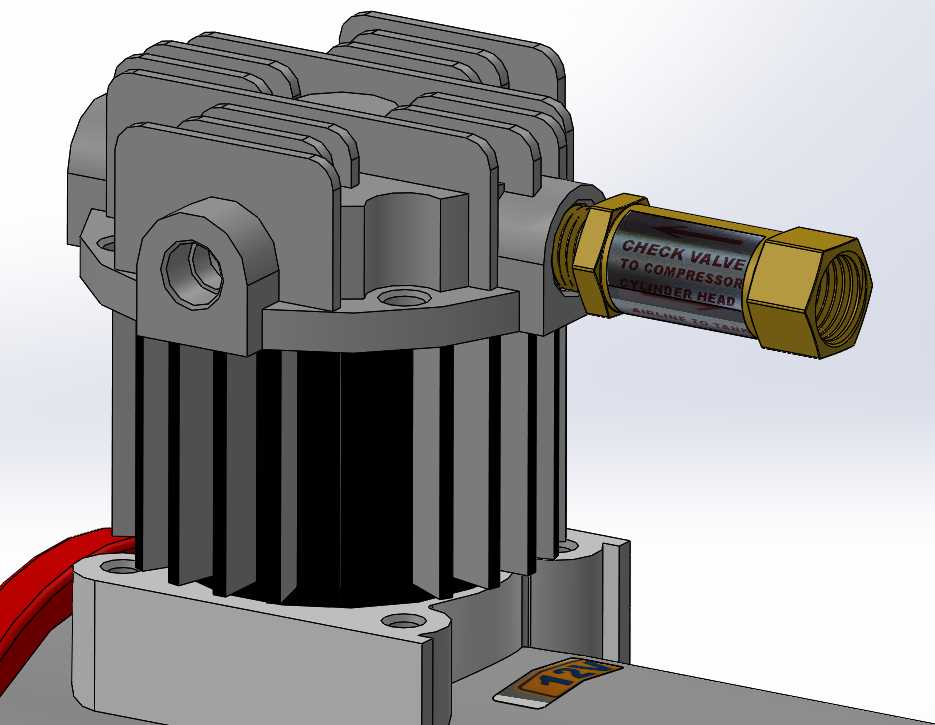

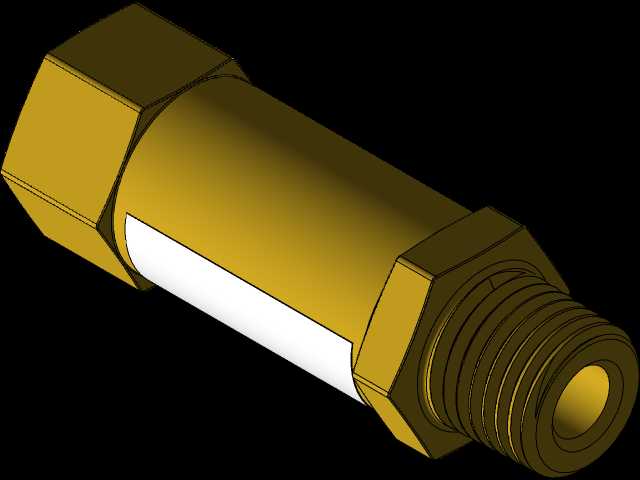

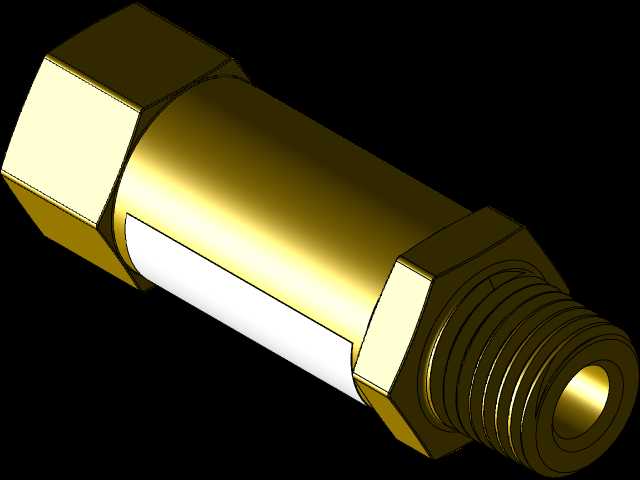

这款止回结构主要面向空气压缩系统的高温工况管路配套，核心作用是阻断压缩空气从气缸输出端反向倒灌回油箱侧，避免高温油气倒窜引发的压缩效率下降、润滑油乳化变质等实际工程问题，在小型活塞式空压机的缸头输出管路、高温气动辅助回路中应用十分普遍。设计阶段优先考虑高温工况下的密封可靠性，内部采用特氟隆材质的提升式阀芯结构，特氟隆材料本身耐温区间宽、摩擦系数低，长期在高温油气环境下不会出现密封面粘连、启闭卡滞的问题，相比普通橡胶密封的止回件，更适配空压机缸头输出端持续带温的工作环境。阀体整体采用黄铜棒料加工成型，黄铜材质的切削性能好，加工后螺纹精度易保证，同时抗油气腐蚀能力强，长期使用不会出现锈屑卡滞阀芯的问题。两端采用不同制式的管螺纹连接，一端为1/4英寸MNPT外锥管螺纹，用来对接空压机气缸输出端的内螺纹接口，另一端为1/4英寸FNPT内锥管螺纹，可直接对接后续的输气软管或硬管接头，安装时无需额外配置转换接头，减少管路泄漏点。整体总长控制在2.16英寸，外六角结构的对边尺寸符合常规管钳的操作空间要求，安装时不需要特殊工装，用普通活动扳手即可完成拧紧作业，安装边界可适配大部分小型空压机缸头周边的紧凑管路空间，不会和周边的散热片、固定螺栓产生干涉。阀芯的提升行程经过匹配计算，正向通气时阀芯开启阻力小，不会造成明显的压损，影响压缩空气的输出效率；反向承压时，特氟隆密封面在介质压力作用下会紧密贴合在阀座密封面上，即使在高温工况下也能实现零泄漏密封，避免停机状态下管路带压空气反向窜入油箱，造成油箱内润滑油被压入气路的故障。这款结构的建模过程中，对螺纹的牙型、六角的倒角、阀体表面的标识刻字都做了还原，可直接用于管路装配干涉检查、维修配件测绘参考，也可作为小型气动系统阀件选型的三维参考样件，帮助设计人员快速完成管路布局的空间校核。
