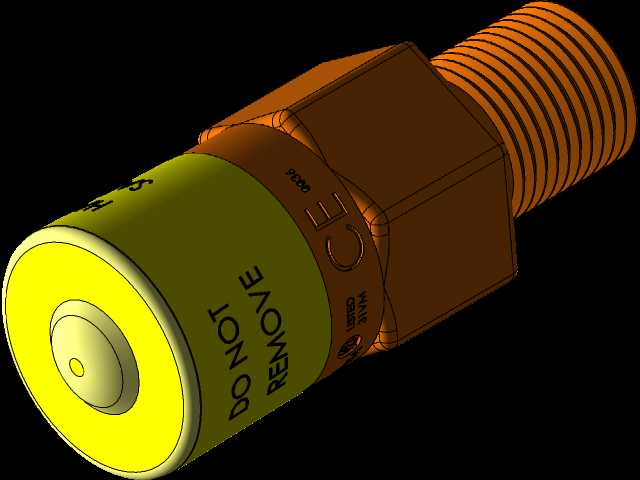

液化石油气管道保护用雷戈切断阀结构

在民用燃气充装站、工业丙烷供气车间以及小型液化石油气储配站点的管路布设中，经常会遇到两段切断阀之间的管段残留液态介质的问题——这类残液在环境温度升高时会快速气化，造成管段内压异常攀升，轻则引发密封面渗漏，重则导致阀件开裂、介质泄漏，是燃气管路运维中极易被忽略的安全隐患点。这款阀件的设计初衷，就是针对性解决这类残液积存带来的超压风险，它可以直接串接在两台切断阀之间的硬管段或者金属软管段中，也可以适配安装在特定型号切断阀的侧凸台接口上，不需要额外改动原有管路的整体布局，安装适配性较强。从结构设计逻辑来看，这款阀件采用了直通式的流道布局，内部的泄压启闭件采用软密封配合硬导向的结构，当管段内的残液压力超过设定阈值时，启闭件会自动开启，将超压介质泄放到回流管路或者安全放空区域，待管段压力回落至正常工作区间后，密封副会自动复位，全程不需要人工干预，也不需要额外配置电控或者气控的辅助驱动元件，完全依靠介质自身压力变化完成动作，可靠性更高，也降低了后期运维的成本。在安装边界的设计上，这款阀件的接口尺寸匹配常规燃气输送管路的常用通径，阀体外部没有突出的易磕碰结构，整体外形紧凑，在狭窄的阀组安装空间内也能完成布设，不会和周边的管路、支架产生安装干涉；阀体的流道内壁做了平滑过渡处理，没有介质滞留的死角，既可以适配液态液化石油气的输送工况，也能适配无水氨这类同类特性的介质管路，不会因为介质残留造成内部密封件的腐蚀老化。建模过程中，对密封副的配合公差、导向段的同轴度都做了参数化的设定，安装接口的连接尺寸完全匹配行业通用的阀件安装标准，不管是做管路系统的整体装配仿真，还是做阀件的受力校核、流道模拟，都可以直接调用模型完成相关的工程计算，不需要再对模型的安装尺寸做二次修正。在实际的管路改造项目中，这类阀件的布设位置通常会选在两台切断阀之间的管段最低点附近，方便残液顺利进入阀腔，同时安装时要预留出后期维护的操作空间，不需要拆卸周边管路就可以完成密封件的更换检修，这一点在模型的外形结构上也做了对应的设计考量，阀体的检修端预留了标准的扳手操作空间，符合现场安装运维的实际操作需求。
