对开式快装管道对接夹持固定结构

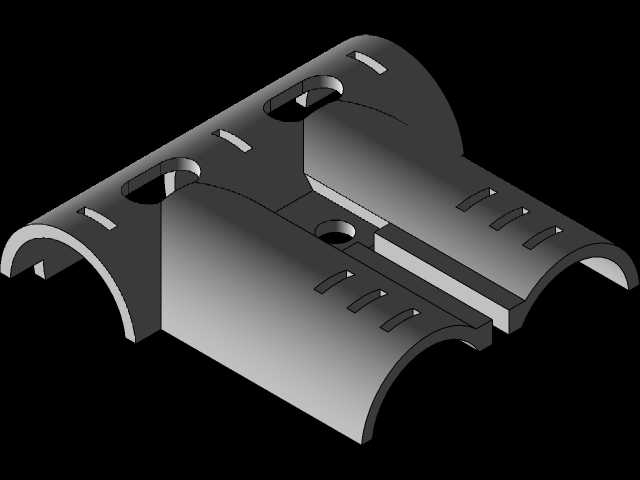

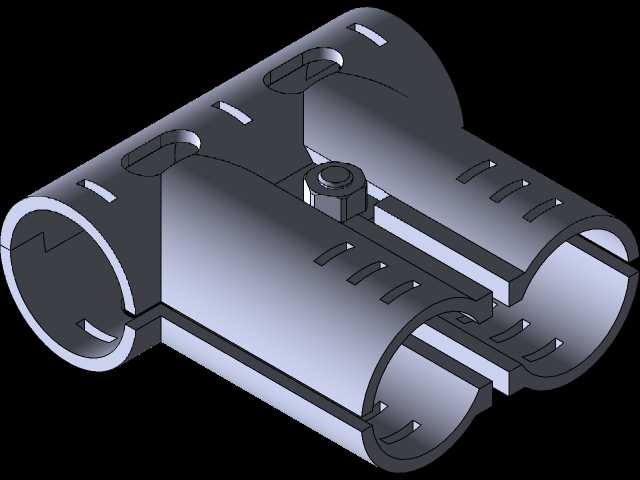

该结构主要应用于工业流体输送管路的快速对接场景，适配需要频繁拆装检修的管路布设工况，常见于化工流体输送、车间集中供气、中小型液压站管路排布等现场，相比传统法兰对接、焊接固定的管路连接形式，这种对开夹持式结构不需要在管端预先焊接法兰盘，也无需对管路端部做套丝、扩口处理，能大幅缩短现场管路改接、维护的作业时长。从功能设计上看，整体采用上下两片对称的半圆弧抱合结构，两片构件通过中部的锁紧螺栓实现径向收紧，抱紧后依靠内壁与管材外壁的静摩擦力实现轴向定位，同时结构上预留的多道环形卡槽可嵌入配套密封胶圈，在抱紧管材的同时挤压胶圈填充构件与管壁的间隙，实现对接位置的密封防漏，避免输送介质从对接缝隙渗漏。设计过程中优先考虑了现场安装的容错性，半圆弧的内径公差预留了合理的适配范围，可兼容同公称通径下壁厚存在小幅偏差的金属或硬质塑料管材，构件表面开设的多组长条形减重槽，在不降低整体结构刚性的前提下减少了材料用量，同时这些槽位也可作为安装时的对位标记，方便现场作业人员快速对齐两片构件的安装位置，避免错位导致的锁紧力不均、密封失效问题。安装边界方面，该结构的径向最大轮廓尺寸比适配管材的外径大30%左右，轴向长度根据适配管径的不同按通径的1.2倍设置，安装时不需要在管路周围预留过大的操作空间，仅需预留扳手操作锁紧螺栓的作业空间即可完成拆装，相比传统法兰连接需要在周向预留多个螺栓的操作空间，该结构的空间适配性更强，适合管路排布密集、操作空间受限的设备内部管路布设。结构的受力设计上，锁紧螺栓的位置设置在两片构件的对称中心线上，锁紧时的压紧力可均匀传递到整个圆弧接触面，避免局部应力集中导致的构件变形，同时圆弧边缘做了倒圆角处理，防止安装过程中尖锐边角划伤管材外壁或者作业人员，构件内壁做了细滚花处理，增大与管材外壁的摩擦系数，在同等锁紧力下可提供更大的轴向抗拔力，避免管路带压工作时出现对接位置脱开的问题。
