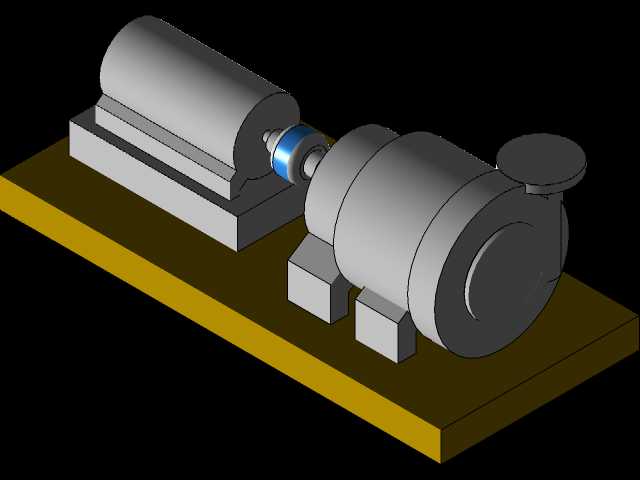

Hidromac离心水泵带电机成套装配结构

这套机泵装配结构，核心是单级端吸离心泵与驱动电机通过弹性联轴器直联，共同安装在一体化钢制公用底座上，是工业流体输送场景里最常见的动设备配置形式。做这类模型的时候，首先要考虑的是现场安装的边界条件：底座的地脚螺栓孔位必须和土建基础的预留孔完全对齐，泵的进出口法兰的中心高、法兰朝向要匹配现场工艺管线的走向，避免后期配管出现强行对口的问题，不然运行时的管线应力会直接传到泵壳上，很容易造成机械密封泄漏或者轴承过早损坏。从功能设计上看，泵体顶部设置的排气螺塞是开机前灌泵排气用的，必须保证操作空间足够，现场操作人员不用拆卸额外护罩就能完成排气操作；泵脚的支撑筋做了加厚处理，是为了抵消叶轮高速旋转时产生的径向力，避免泵体在运行过程中出现振动超标的问题。联轴器位置预留了安装安全护罩的空间，模型里特意留出了护罩的安装螺栓孔位，符合工业现场的安全规范要求，毕竟旋转部件裸露是绝对不允许的。电机侧的安装座做了可调式的长槽孔，这是为了现场找正的时候可以微调电机的轴向和径向位置，保证联轴器的同轴度偏差控制在允许范围内——不管是角向偏差还是径向偏差，超差都会直接导致轴承温升过高、联轴器弹性块快速磨损，严重的时候甚至会断轴。在实际应用场景里，这类泵组大多用在循环水系统、给排水系统、中小型工艺介质输送环节，输送介质多为常温清水或者物理化学性质和水相近的流体，过流部件的流道做了顺滑过渡设计，能减少水力损失，提升运行效率。建模的时候特意还原了泵体的支脚、轴承箱的散热筋、电机的接线盒方位这些细节，不是为了好看，是因为这些细节直接影响现场的安装和操作：接线盒的朝向要方便电缆敷设，散热筋的方向不能影响冷却风的流通，支脚的位置不能和基础上的其他预埋件冲突。另外底座上的集液槽结构也做了还原，这个结构是用来收集机泵运行时密封泄漏的少量液体，避免积液泡蚀底座防腐层，也能防止泄漏的介质流到地面造成现场污染。做这类成套设备的三维模型，最核心的不是把单个零件画得多么精致，而是要把各个部件之间的装配关系、安装预留空间、操作维护的可达性都还原准确，不管是做前期的厂房布局规划、管线综合排布，还是做后期的安装指导、检修方案编制，准确的装配模型都能减少很多现场的返工问题。比如进出口管线的法兰螺栓间距，要留出足够的扳手操作空间，联轴器之间的间隙要符合弹性块的安装要求，电机尾部的散热风罩不能和周边的管线、墙体距离太近，这些细节如果在建模阶段没考虑到，到了现场安装的时候就会发现处处碰壁，要么拆管线挪设备，要么切割护罩改结构，既耽误工期又增加成本。
