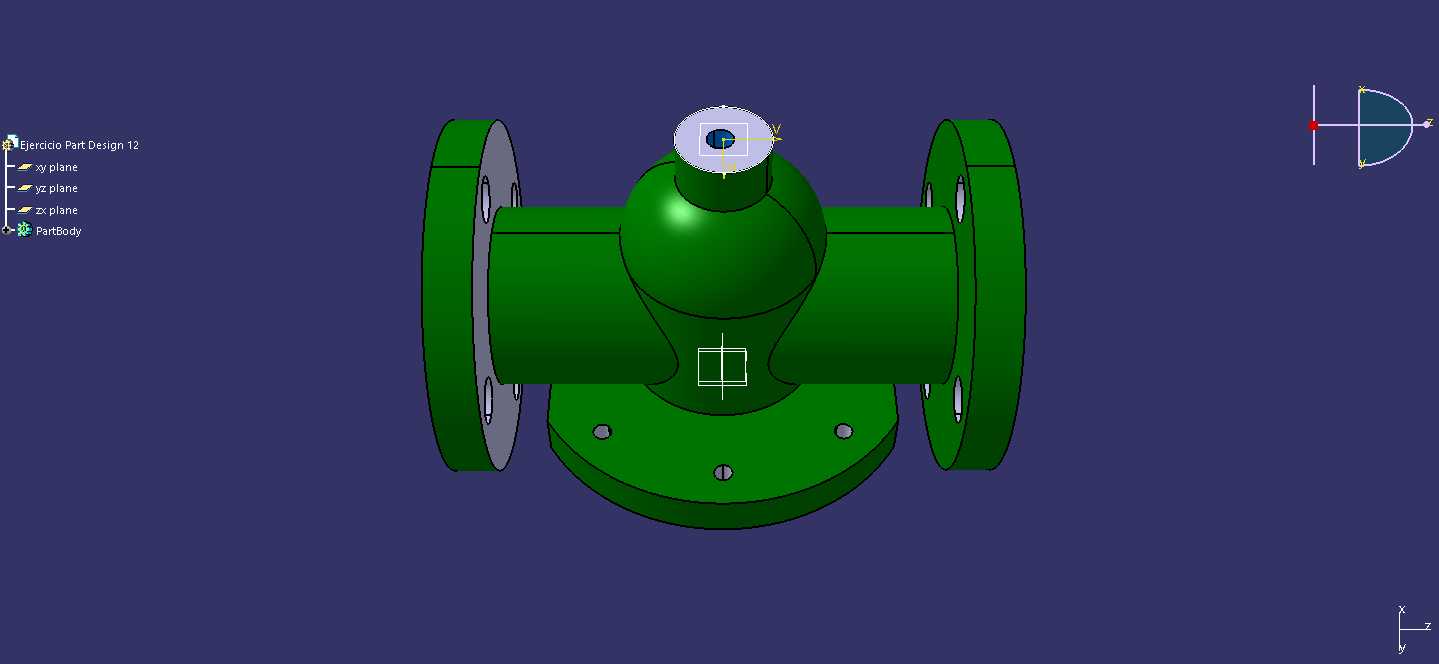

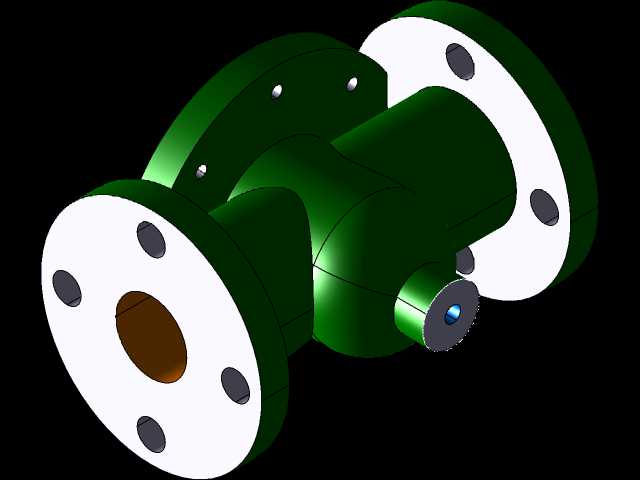

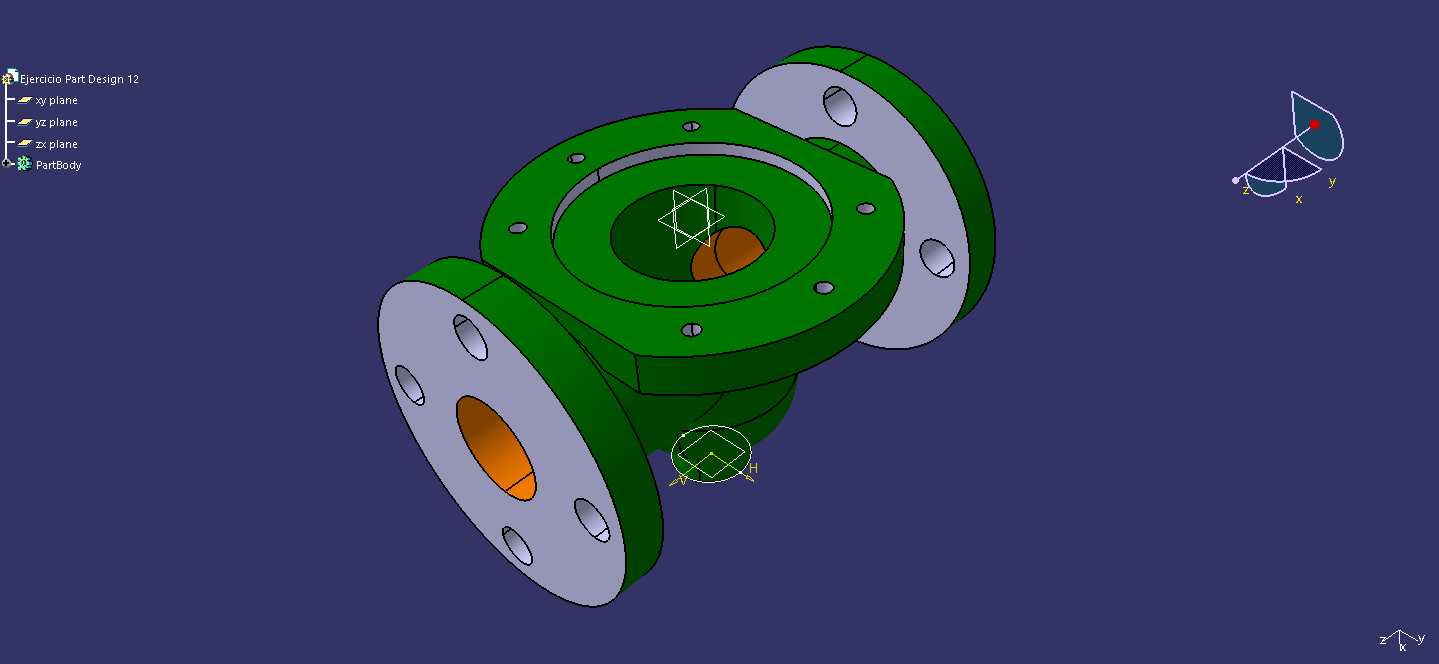

角式法兰连接结构阀体三维造型

在化工流体输送、市政给排水、工业循环水系统的管路布设中，角式法兰阀的应用场景十分特殊，它主要用于管路需要90度转向的节点位置，替代普通直通阀加弯头的组合方案，减少管路接头数量，降低介质泄漏的风险点。这类阀体的核心功能是控制管路内流体的通断，也可通过阀瓣的开度调节介质流量，相比螺纹连接的阀门，法兰连接的结构密封性能更可靠，能承受更高的管路压力，适配中高压工况下的流体输送需求。

从结构设计思路来看，这款阀体采用直角式流道布局，两个连接端的法兰盘轴线呈90度垂直布置，法兰盘上均匀分布螺栓过孔，安装时可与对应通径的管路法兰通过螺栓紧固，中间加装密封垫片实现端面密封。阀体主体采用变径腔体结构，流道入口到阀腔位置做平滑过渡处理，减少介质流动时的局部阻力，降低流道内的紊流与冲蚀损耗。侧部伸出的阀杆安装位做了同轴度公差约束，保证后续装配阀杆、阀瓣组件时，运动部件的同轴精度，避免阀瓣启闭时出现卡滞、密封面错位的问题。

从安装边界来看，两个法兰端面的间距、法兰盘的外径尺寸、螺栓孔的中心圆直径都严格遵循对应压力等级的法兰标准，选型时只要匹配管路通径与压力等级，就能直接与现有管路对接，不需要额外加工过渡连接件。法兰盘的厚度经过强度校核，能承受螺栓紧固时的压紧力，同时在管路压力波动时不会出现端面变形导致密封失效。阀体外部的加强筋布局顺着流道的应力分布方向设置，在不额外增加过多壁厚的前提下，提升阀体整体的结构强度，降低铸件生产时的缩孔缺陷概率。

建模过程中，流道内壁的圆角处理、法兰端面的密封水线结构、阀杆安装位的配合止口都做了精准还原，可直接用于后续的工程出图、装配干涉校验，也能作为流体仿真分析的基础模型，帮助设计人员验证不同开度下的流场分布、压力损失情况，为后续的结构优化提供数据支撑。
