圆形金属塔及行人天桥结构三维设计

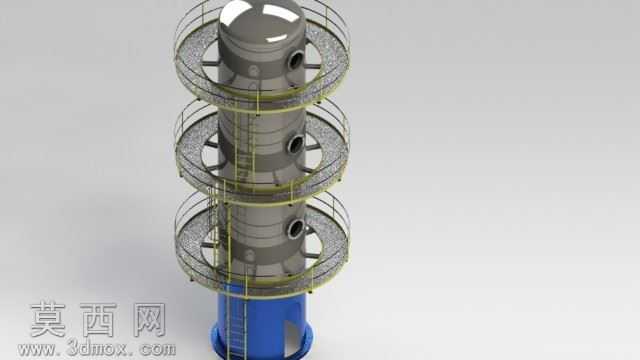

本作品为圆形金属塔与配套行人天桥的一体化三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循工业塔类设施的结构设计规范，从基础底座到顶层平台的每一处构件都经过尺寸校准，确保各部件装配无干涉、结构比例符合实际工程逻辑。建模阶段首先搭建塔体的核心筒体结构，以直径3米的圆柱形筒体作为主体承载结构，筒体采用分段式建模逻辑，每段筒体的连接法兰、接口开孔都精准对应工业塔器的常规布设位置，筒体侧面预留的设备接口、检修开孔都做了倒角与壁厚处理，还原金属板材卷制焊接的真实结构特征。随后完成三层环形检修平台的建模，每层平台采用镂空格栅板作为踩踏面，平台外围设置双道防护栏杆与安全护网，平台与筒体之间采用均匀分布的三角支撑肋板加固，同时沿筒体外侧布设直爬梯连通各层平台，爬梯的踏步间距、扶手高度都符合高空作业设施的安全标准，爬梯与筒体、平台的连接节点都做了细节建模，还原螺栓紧固的装配结构。塔体底部采用扩大式蓝色底座结构，底座与筒体的过渡段做了锥面过渡与加强筋布设，提升底部承载的稳定性，底座上预留的地脚螺栓孔位也按照常规设备安装规范完成建模。材质与渲染阶段，筒体主体采用哑光银灰色金属材质，模拟碳钢设备做防腐面漆后的质感，平台格栅、爬梯、栏杆采用稍深的金属灰材质区分不同构件，底部底座采用醒目的工业蓝色漆面材质，渲染时添加了柔和的环境光与方向光，突出金属结构的棱角与曲面光影，清晰展现各层平台的层级关系与构件细节。设计思路上，整体结构兼顾塔体的设备承载功能与行人通行的检修需求，圆形筒体的结构形式具备优异的风阻表现，适合户外布设，分层设置的环形平台可满足不同高度位置的设备检修、管线布设需求，配套的行人天桥结构可实现塔体与相邻设施的连通，整体结构的受力传递路径清晰，从平台载荷到筒体再到底座的力流过渡顺畅，所有金属构件的壁厚、支撑间距都参考同类工业设施的常规参数设置，既保证结构的刚性与稳定性，也避免不必要的材料冗余，模型可用于工业塔架的结构展示、检修方案模拟、相关设施的布局参考等场景。
