10立方立式一体化废水提升装置结构设计

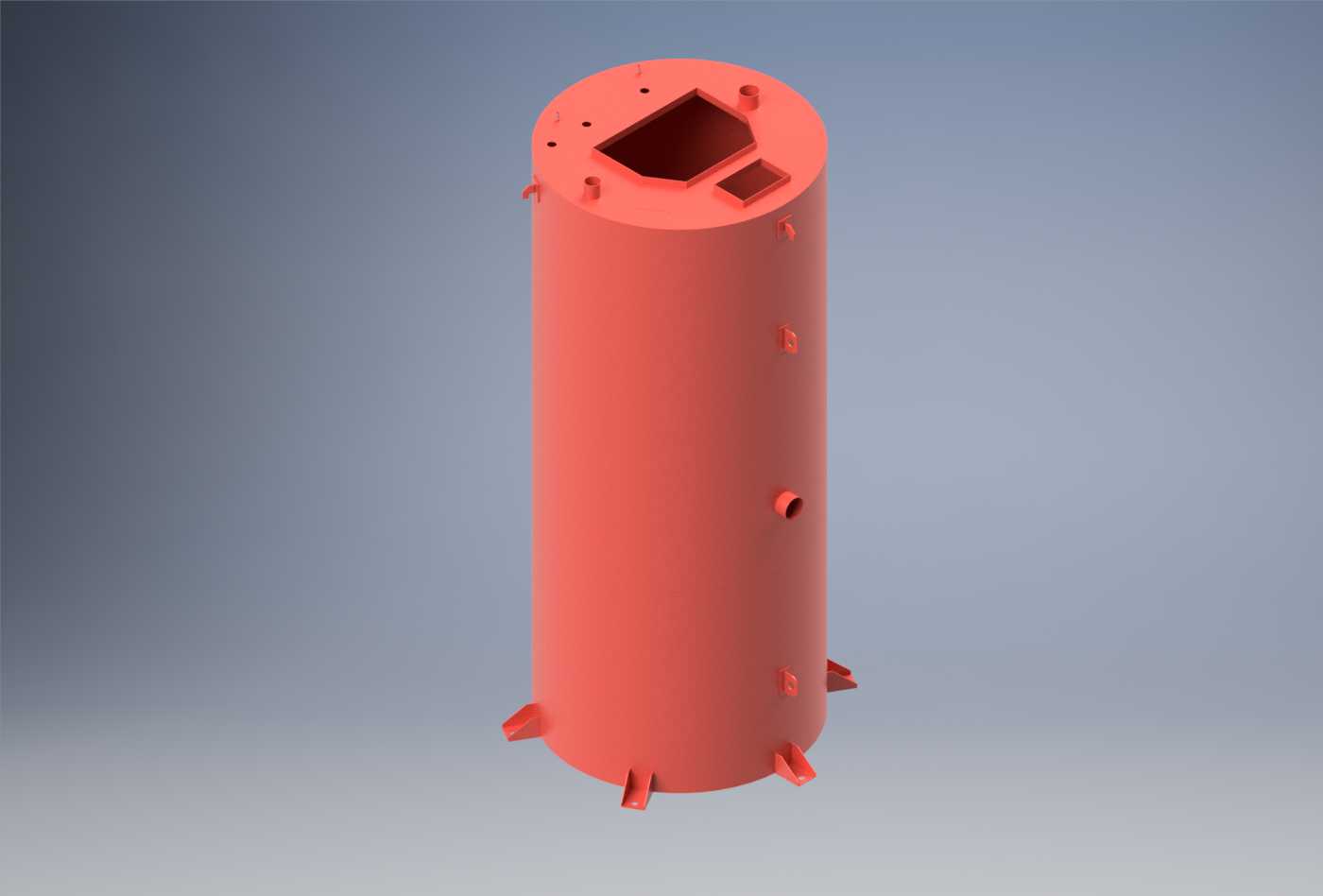

在小型商业体、地下商圈、零散工业点位的污废水收集输送场景中，这类立式罐体式废水提升装置是替代传统混凝土集水井的常用选型，尤其适用于无法依靠重力自流实现废水外排的低洼作业区域，能将收集到的生活废水、轻度生产废水加压提升至市政排污管网的指定接入标高。从结构设计逻辑来看，整体采用立式圆柱罐体构型，核心考量是在有限的占地投影面积下最大化有效储水容积，10立方米的额定容积刚好匹配日排污量30-50立方的中小型排污点位的水量波动需求，避免水泵频繁启停造成的器件损耗。罐体底部均匀分布的支脚结构，在建模阶段就预留了与混凝土预埋基础的螺栓安装孔位，安装时需要保证支脚所在平面的水平度误差控制在千分之二以内，防止罐体长期满载运行出现不均匀沉降，拉扯外接管路造成密封失效。罐体顶部开设的大尺寸方形检修口，是为了后期运维人员进入罐体内部清理淤积杂物、检修内置液位监测器件预留的操作通道，旁侧的小方形开口是电缆与通气管路的穿接位，顶部其余的小直径开孔则对应不同规格的进水、溢流、排气接口，建模时已经按照常用排污管路的公称通径预留了法兰对接的安装边界，现场安装时可根据实际走管方向调整接口的朝向，不需要额外对罐体进行开孔切割。罐体侧壁不同高度分布的径向接口，分别对应出水、备用接驳、液位传感器安装的功能位，设计时特意将出水接口设置在罐体下部三分之一高度位置，既保证停泵时罐体能留存足够的水封容积，避免水泵空转，也能减少罐体底部沉积物随出水进入管路造成的堵塞风险。这类罐体的壁厚设计需要根据埋设深度、覆土厚度核算环向刚度，若用于地埋式安装，还需要在罐体外部额外设置加强筋结构抵消土壤侧压力，本次呈现的结构构型同时适配地上安装与浅埋安装两种场景，支脚高度预留了150mm的底部操作空间，方便安装排污管路的底部支撑件与阀门组件。在实际选型应用中，这类一体化提升装置相比传统混凝土集水坑，现场安装周期能缩短70%以上，罐体本身的密封性能可以杜绝污水渗漏造成的土壤与地下水污染，内置的水泵耦合装置能实现水泵的快速检修更换，不需要排空整个罐体的存水就能完成器件维护。建模过程中对罐体各接口的位置公差做了严格约束，所有法兰对接面的平面度误差控制在0.5mm以内，保证现场管路对接时不需要额外调整就能实现密封装配，罐体底部的锥度设计也做了优化，能引导沉积的污泥向泵坑位置汇聚，减少日常清淤的作业频次。
