黄铜异径三通内外螺纹管路接头

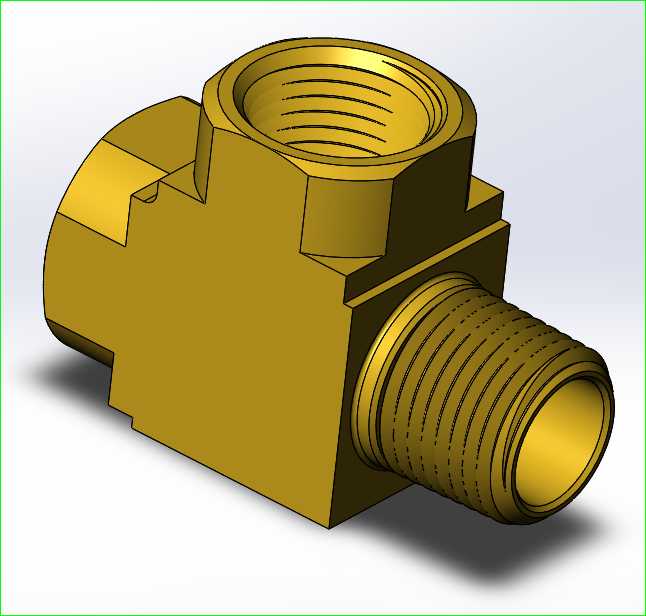

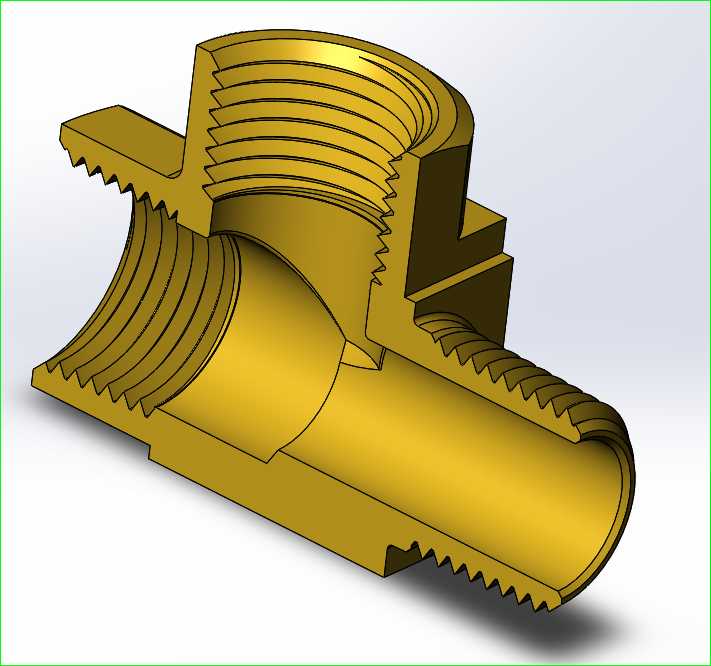

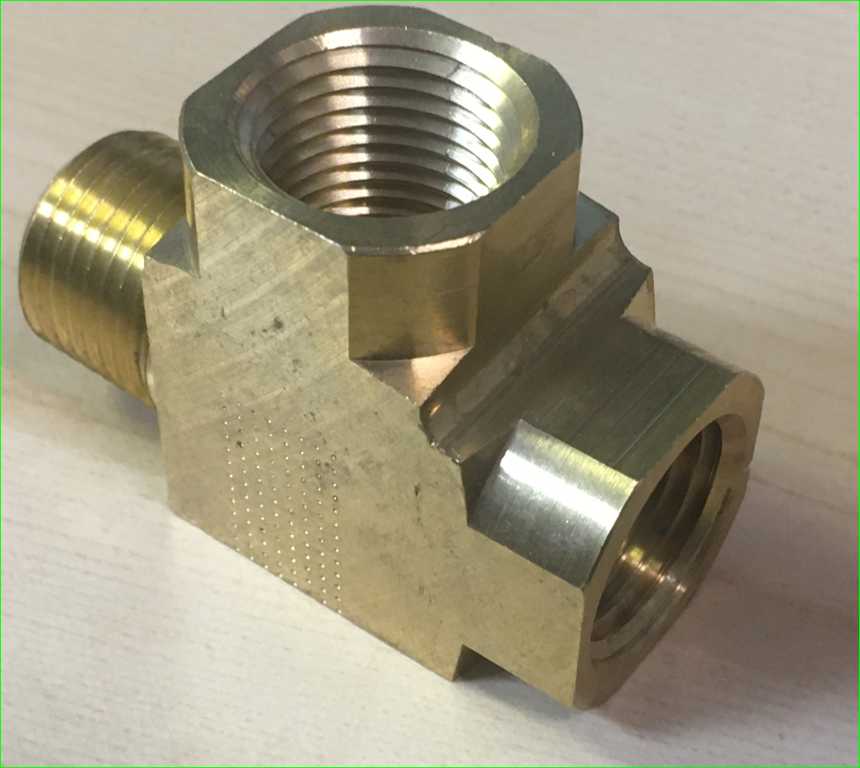

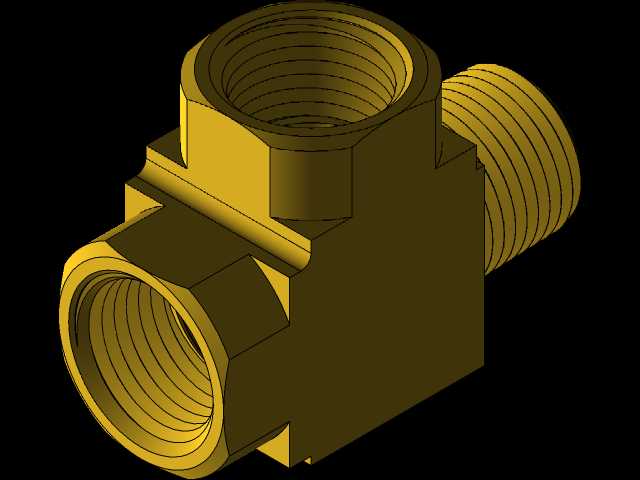

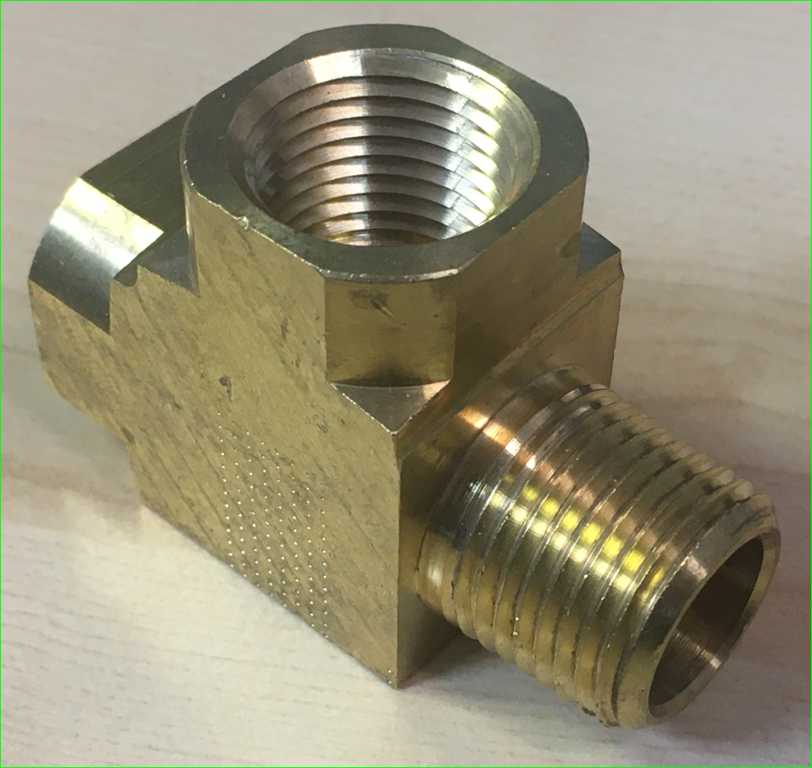

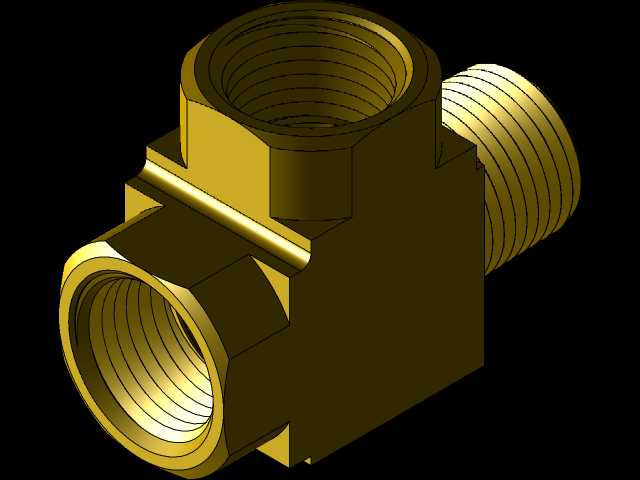

这类黄铜三通接头在气动控制回路、低压液压输送、小型流体管路系统中应用十分广泛，尤其常见于车间气路排布、小型设备流体分路、车用气制动支路这类需要单路输入双路输出或者双路汇流单路输出的场景。从结构设计来看，两个1/2英寸内螺纹NPT端口呈90度垂直排布，剩余一个1/2英寸外螺纹NPT凸台作为外接端，这种布局能够在狭小的安装空间内完成管路的直角转向与分路，不需要额外搭配直角接头转接，能有效减少管路连接点，降低泄漏风险。建模过程中需要严格把控NPT螺纹的锥度参数，内螺纹端口的止口深度要匹配标准管螺纹的旋合长度，外螺纹凸台的根部做了退刀槽处理，既方便加工时的螺纹切削，也能保证安装时外螺纹能够完全旋入对接件，避免出现螺纹旋合不到位导致的密封失效问题。主体的六方宽部结构是专门为管钳安装预留的夹持位，1英寸的宽度适配常规活动扳手的开口尺寸，安装时不需要额外定制工装，现场装配效率更高。外形尺寸上2.33英寸的总长、1.57英寸的总高控制得十分紧凑，在设备内部排布管路时，不会因为接头体积过大挤占其他元件的安装空间，安装边界可以提前在三维布管时做干涉检查，预留出扳手操作的转动空间即可。黄铜材质的选择兼顾了耐腐蚀性与加工性能，在常规空气、低压水、惰性气体输送场景下不会出现锈蚀卡滞的问题，长期使用后拆卸维护也比较方便。建模时特意还原了接头的锻压成型圆角，所有棱边的倒角都按照实际加工工艺做了处理，没有尖锐的直角边，避免安装时划伤操作人员，也能减少应力集中，提升接头的耐压能力。这类接头在布管时需要注意，外螺纹端安装时要缠绕合适厚度的生料带或者搭配密封胶，两个内螺纹端对接时要控制旋紧力矩，避免力矩过大导致黄铜螺纹滑牙，90度排布的两个内螺纹端口可以根据实际走管方向选择作为输入端或者输出端，不需要额外调整接头朝向，适配性更强。
