88.9mm规格Stauff型管道固定卡箍结构

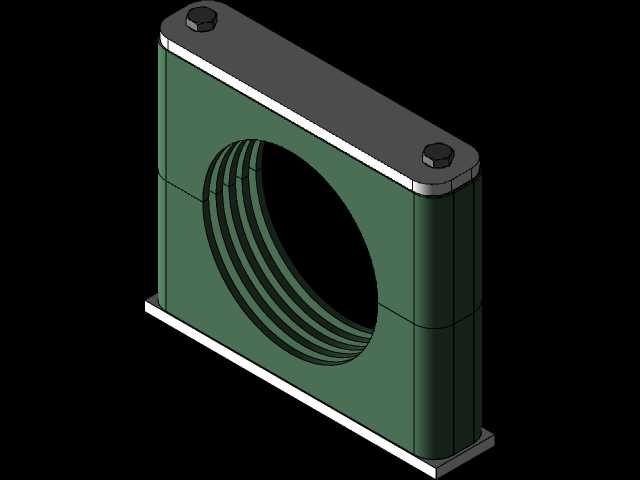

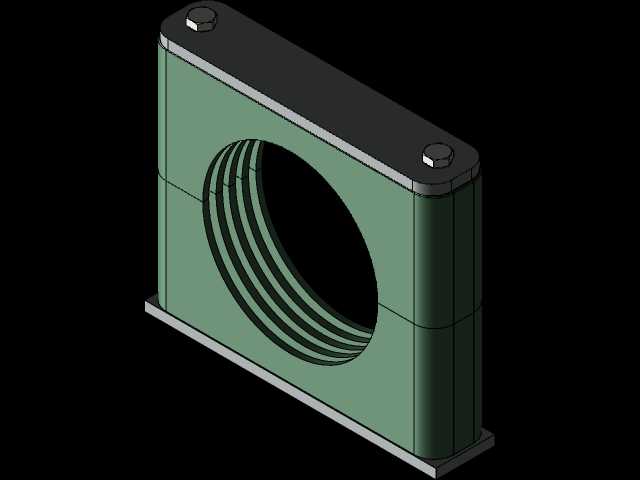

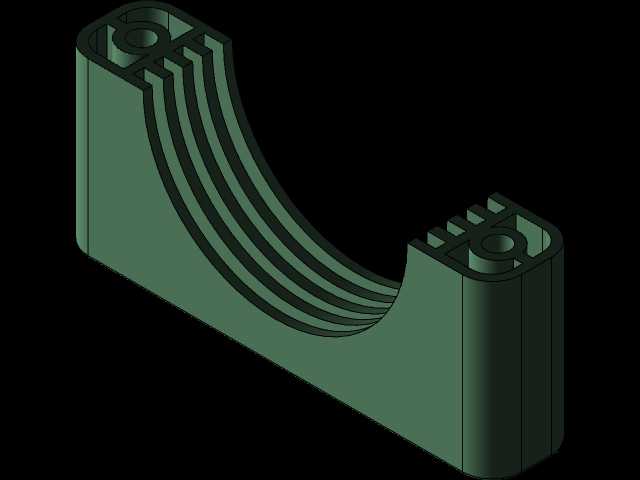

　　在液压站布管、车间流体管路铺设、设备外置管线排布场景中，这类适配88.9mm外径管材的卡箍是管路系统里不起眼但直接影响运行稳定性的核心辅件，很多现场管路振动磨损、接口渗漏的问题，追根溯源都是管卡选型或安装不到位导致的。从结构设计来看，这款卡箍采用上下对合的分体式夹体结构，夹体内侧加工有多道平行的环形防滑槽，当上下夹体通过顶部两颗内六角紧固件锁紧时，内侧环槽会与管材外壁形成多点接触，既可以增大接触面摩擦力避免管材轴向窜动，也能在夹体与管材之间预留微小的形变缓冲空间，吸收管路运行中产生的高频微幅振动，避免硬接触带来的管壁磨损。夹体外侧做了直角加厚处理，底部带有一体式安装底板，底板上预留的安装孔位可以直接通过螺栓固定在设备机架、

　　墙面安装座或者管路排布支架上，安装时不需要额外做焊接或者定制转接件，能大幅缩短现场布管的施工周期。设计过程中需要严格控制内孔的尺寸公差，88.9mm的内孔直径要匹配对应公称通径的硬管或者带外层钢丝增强的软管外径，公差带控制在合理范围才能保证锁紧后既不会因为间隙过大出现松旷，也不会因为过盈量太大夹伤软管外层或者造成硬管表面防腐层破损。夹体的整体厚度、安装孔的中心距、顶部锁紧螺栓的间距都经过受力校核，当管路内部存在流体压力脉动时，卡箍能提供足够的夹持力抵消管路的径向跳动，避免长距离管路出现共振问题。和普通的铁皮管卡不同，这款卡箍的夹体采用整体式的块状结构，夹持力分布更均匀，不会出现单点应力集中压伤管壁的问题，在高压液压管路、

　　中低压给排水管路、气动系统主管路的固定场景中都能适用。现场安装时需要注意，卡箍的安装位置要避开管路的焊接接缝、法兰连接位置，相邻两个卡箍的间距要根据管材的材质、管路内的介质压力做调整，对于垂直布设的管路，卡箍还要额外承受管材自身的重量，选型时要核对夹持力参数是否满足承重要求。夹体顶部的锁紧螺栓采用标准内六角头，现场可以用常规内六角扳手操作，不需要特殊工具，后期维护时如果需要调整管路位置，只需要松开两颗螺栓就能移动管材位置，调整到位后重新锁紧即可，维护操作十分便捷。底部安装面做了平面度处理，和安装基座贴合时不会出现间隙，锁紧后不会因为长期振动出现固定螺栓松脱的问题，夹体的边角位置都做了小倒角处理，安装过程中不会划伤施工人员，也不会刮破相邻布设的线缆或者其他管路的外层防护层。
