法兰连接手动截止阀结构三维设计

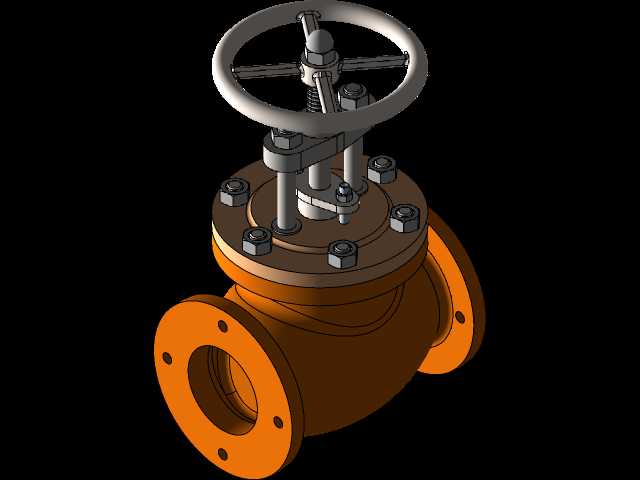

这款手动法兰截止阀主要应用在石油、化工、市政给排水、热力输送等工业管路系统中，核心作用是对管路内的流体介质做截断控制，不适合做节流调节长期使用，避免密封面长期受介质冲蚀出现密封失效问题。从结构设计来看，该阀采用直通式流道布局，进出口轴线处于同一水平线上，介质从阀瓣下方进入、上方流出，这种流向设计能保证阀门关闭状态下阀杆与填料函部位不承受介质压力，可降低填料泄漏风险，也能在阀门关闭状态下更换填料组件，适配多数中低压工业管路的安装需求。

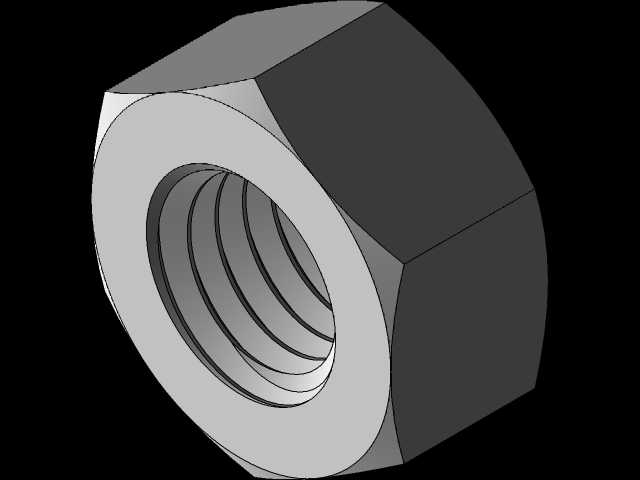

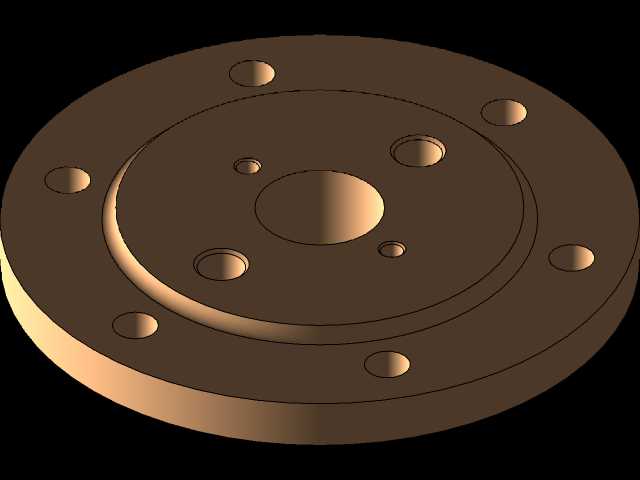

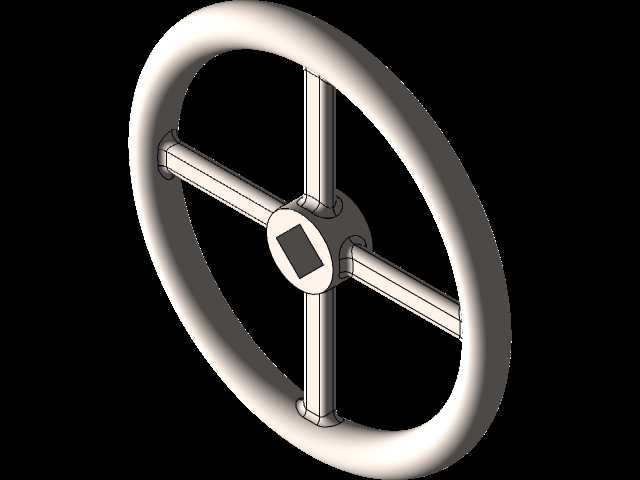

手轮采用轮辐式结构，通过阀杆螺母与梯形螺纹阀杆配合，将手轮的旋转运动转化为阀瓣的直线升降动作，梯形螺纹的传动效率与自锁性适配手动操作的力矩需求，操作时无需过大的手轮作用力即可实现阀门的启闭，手轮上的轮辐设计也方便操作人员在狭窄安装空间内借力操作。阀盖与阀体之间采用法兰螺栓连接，连接面处设置密封垫片，通过周向均匀布置的六角螺栓施加预紧力，保证中腔部位的密封性能，这种连接结构也方便后期对阀内部件进行检修拆解，无需将整个阀体从管路上切割拆除。

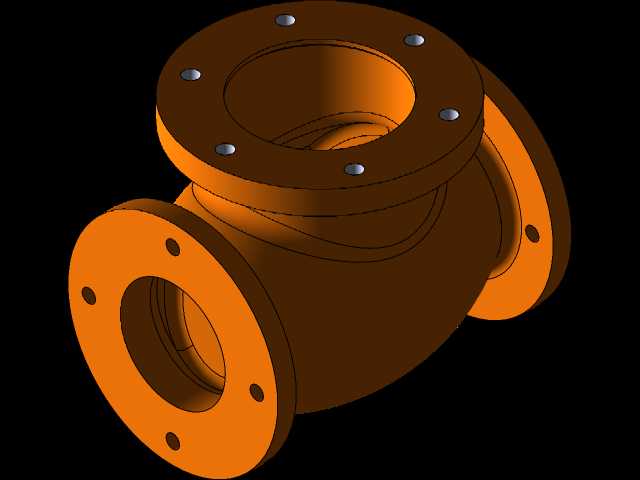

阀体两端采用法兰连接形式，法兰上的螺栓孔沿周向均匀分布，安装时可与同压力等级的管路法兰通过螺栓组紧固，法兰密封面适配常规非金属垫片或金属缠绕垫片，能满足不同温度、压力工况下的密封要求。从安装边界来看，该阀的整体高度由手轮顶部到阀体底部的垂直距离决定，安装时需要在手轮上方预留足够的操作空间，方便操作人员完成启闭动作，同时阀体两侧的法兰连接端需要保证与管路法兰的同轴度，避免强行组对导致阀体出现附加应力，影响后期的密封性能与操作顺畅度。

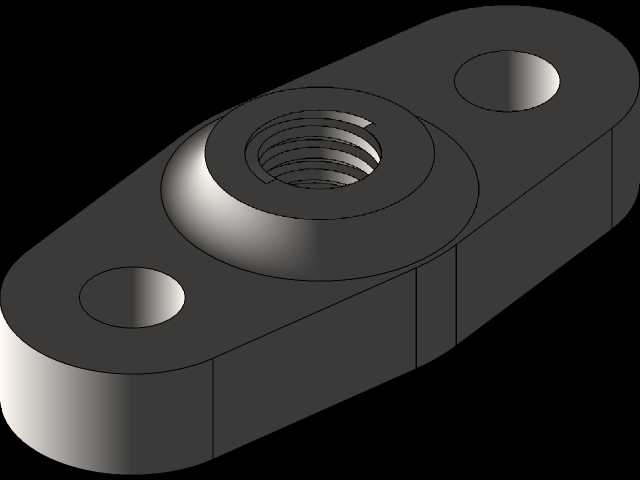

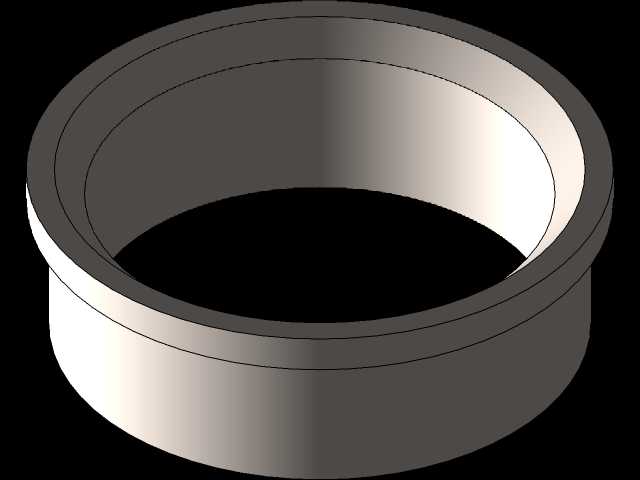

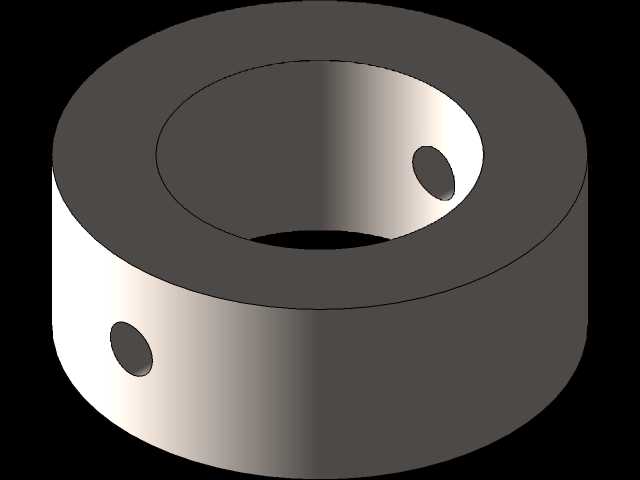

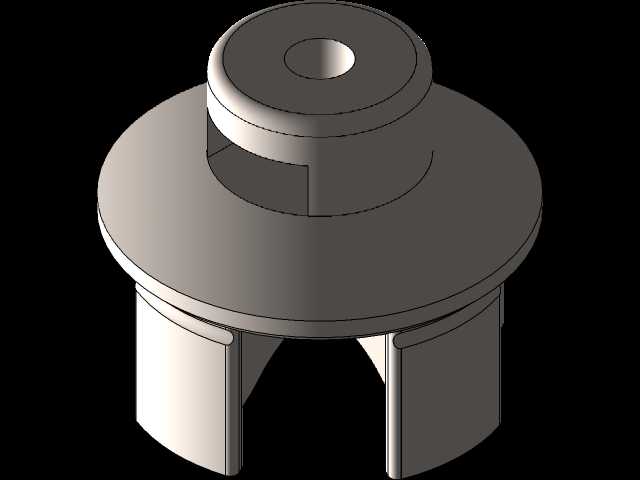

阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时能产生更大的密封比压，对介质中的微小杂质有一定的容让性，可降低杂质卡涩导致密封失效的概率，阀瓣与阀杆采用活动连接结构，关闭时阀瓣可微量调整角度，保证密封面与阀座完全贴合，避免出现单侧密封不严的问题。填料函部位设置多层填料压盖结构，通过压盖螺栓的预紧力挤压填料，实现阀杆与阀盖之间的动密封，可根据填料的磨损情况随时调整压盖的压紧程度，延长填料的更换周期，降低日常维护的工作量。在实际选型应用中，这类截止阀通常适配水、蒸汽、油品等无强腐蚀性的介质，安装时需要严格遵循介质流向要求，避免反向安装导致阀门关闭时阀瓣承受介质压力，出现开启力矩过大、密封面泄漏等问题。
