齿轮联动螺旋轨道滚珠迷宫结构

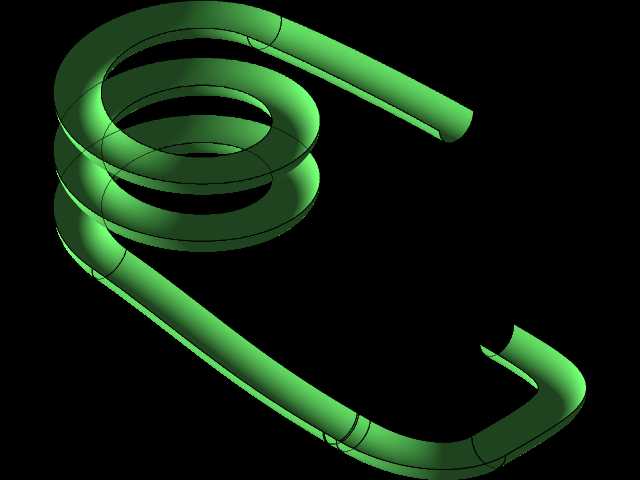

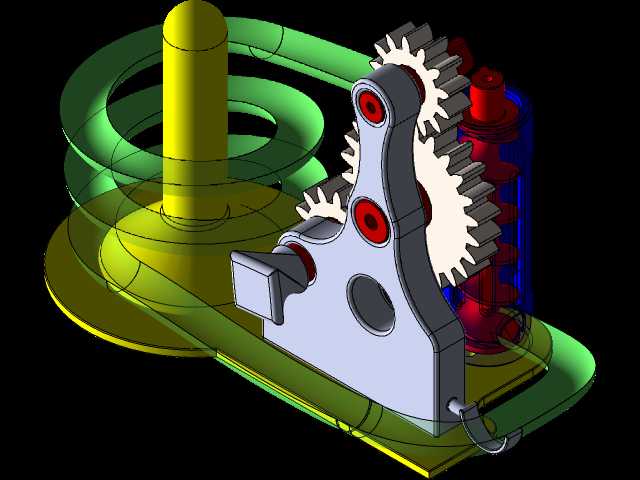

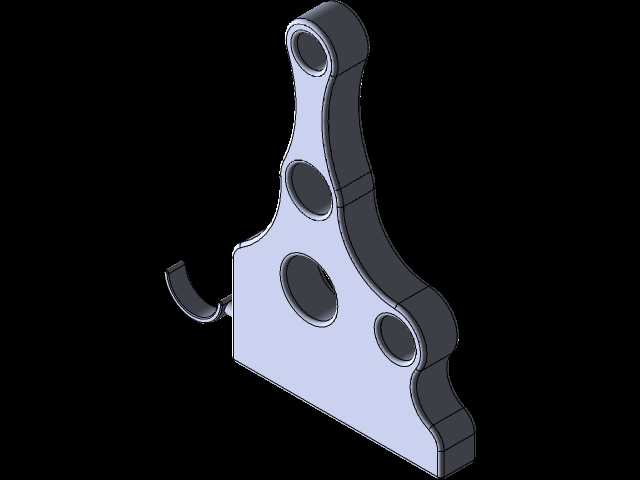

这套结构核心依托定轴齿轮组的啮合传动实现轨道姿态的动态调整，区别于普通静态滚珠迷宫，其螺旋盘绕的环形轨道可随齿轮传动产生角度偏转，改变滚珠行进路径的倾斜度，让滚珠在重力作用下沿预设的螺旋槽道行进，过程中需要通过调整齿轮转角控制轨道倾斜方向，引导滚珠避开路径上的卡位结构，最终完成从轨道入口到终点的走珠流程。从结构设计逻辑来看，整套装置的支撑立柱采用一体式圆柱结构，底部与圆形基座做圆角过渡连接，保证整体结构的放置稳定性，螺旋轨道采用等截面圆弧槽设计，槽宽与常用的6mm直径钢珠做0.8mm的间隙配合，既保证滚珠滚动时不会出现卡滞，也避免间隙过大导致滚珠脱轨。齿轮组采用三级渐开线直齿啮合设计，主动齿轮与操作拨块直接连接，中间两个过渡齿轮分别承担传动比匹配和轨道驱动的作用，传动比设置为1:3，即操作端转动一圈，轨道支撑轴转动120度，既保证操作时的手感阻尼适中，也能实现轨道角度的精细调整。安装边界方面，整套结构的基座直径控制在180mm范围内，中心支撑立柱高度为160mm，齿轮组的最大外伸距离不超过基座边缘20mm，放置时仅需要平整的桌面即可，不需要额外的固定安装结构，所有转动副均采用自带的轴孔间隙配合实现转动，不需要额外加装轴承，降低了结构的装配复杂度。实际应用场景中，这类结构既可以作为青少年机械科普的演示教具，直观展示齿轮传动的运动逻辑、重力对物体运动的影响，也可以作为桌面益智玩具，通过调整齿轮转角控制滚珠路径，锻炼手眼协调能力和空间逻辑思维。结构设计过程中，特意将齿轮的齿宽设置为8mm，啮合重合度控制在1.4以上，保证传动过程中不会出现跳齿问题，轨道的螺旋升角设置为5度，保证滚珠在轨道倾斜角度小于15度时不会自行快速滑落，只有在调整到合适角度时才会沿槽道滚动，提升走珠过程的操作趣味性。轨道与基座的连接采用卡扣式结构，不需要额外的紧固件，装配时直接将螺旋轨道的底部卡槽对准基座上的定位凸台卡入即可，齿轮组的支撑轴与基座上的轴孔采用H7/h6的间隙配合，装配后转动阻力小，长期使用也不会出现明显的磨损松旷。
