四缸摇摆十字头实验蒸汽机结构设计

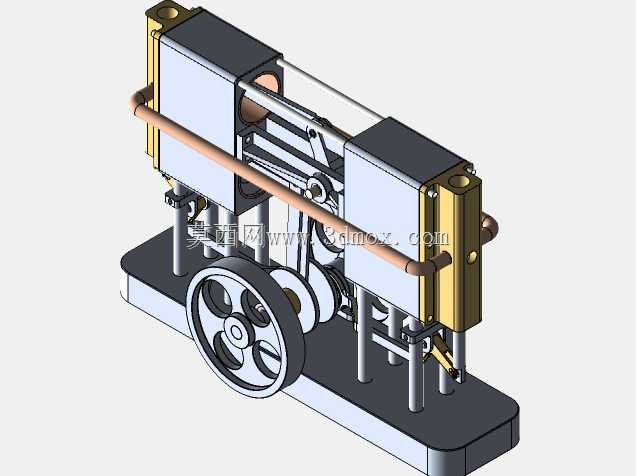

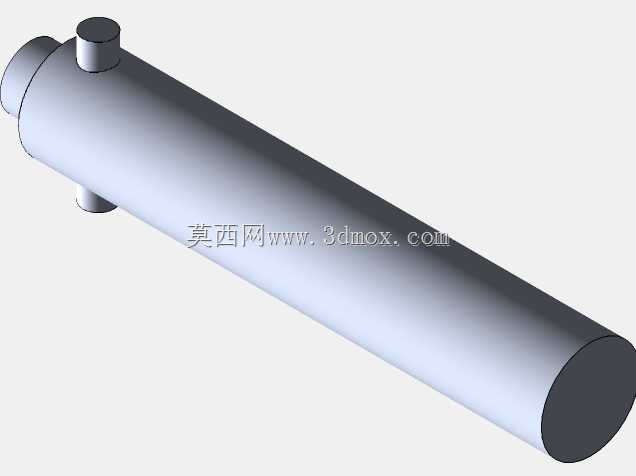

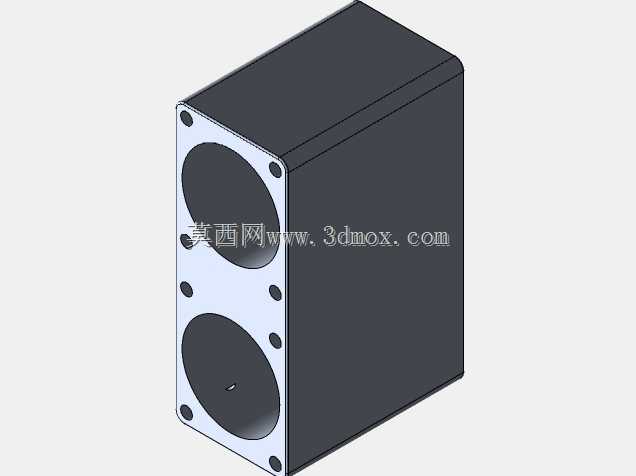

　　这款四缸摇摆十字头实验蒸汽机，主要面向热能动力原理验证、小型动力装置教学演示以及复古动力装置爱好者的结构复刻场景使用，区别于工业级大功率蒸汽动力设备，其核心定位是实验场景下的原理展示与结构特性验证，可直观呈现蒸汽热能向旋转机械能的完整转换过程，帮助从业者理解配气机构、传动组件的协同运作逻辑。从结构设计逻辑来看，整机采用对称双列四缸布局，两个汽缸组分列机架两侧，通过铜质导气管路实现蒸汽的分配输送，这种对称布局能够抵消单缸往复运动产生的侧向惯性力，让飞轮运转过程更平稳，避免实验过程中出现机架共振、运转卡滞的问题。摇摆式汽缸的设计省去了复杂的独立配气阀组件，汽缸本体可绕支点小幅摆动，直接通过摆动角度变化完成进排气口的切换，

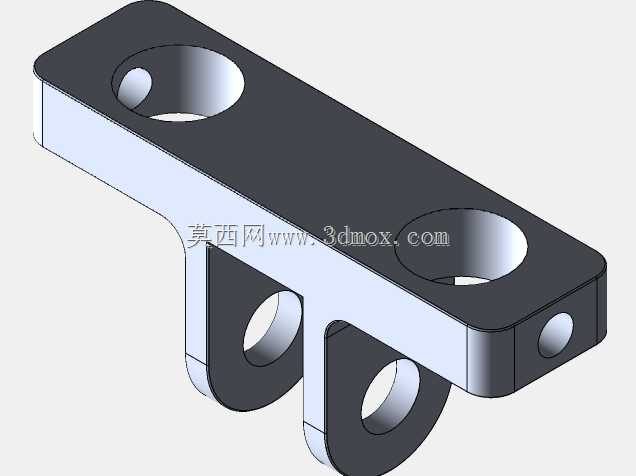

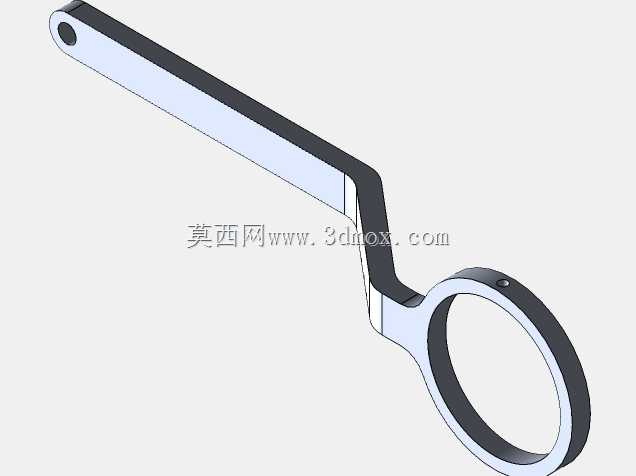

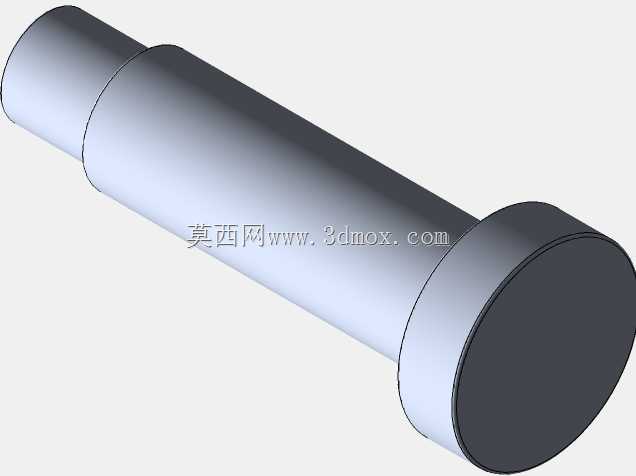

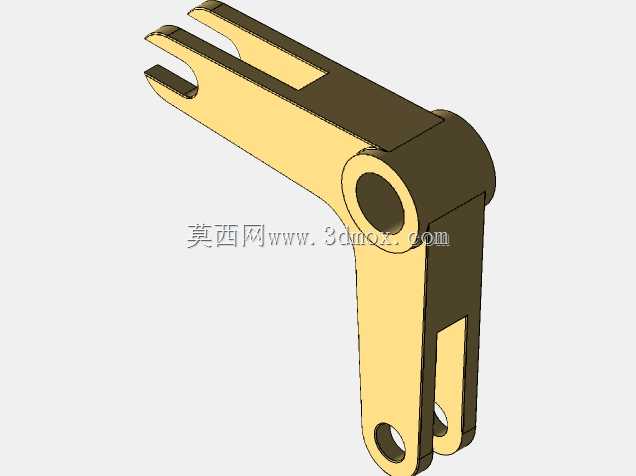

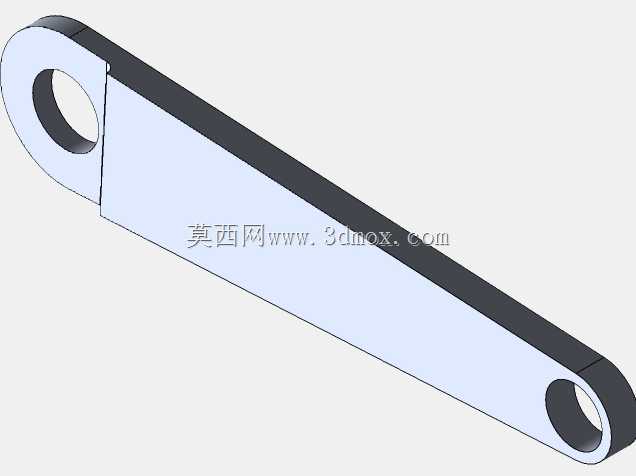

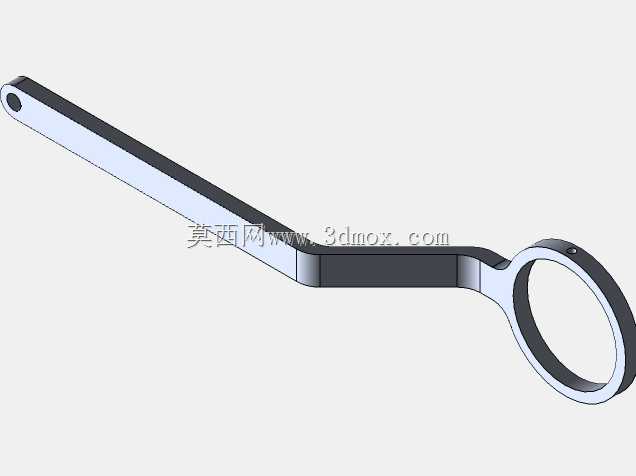

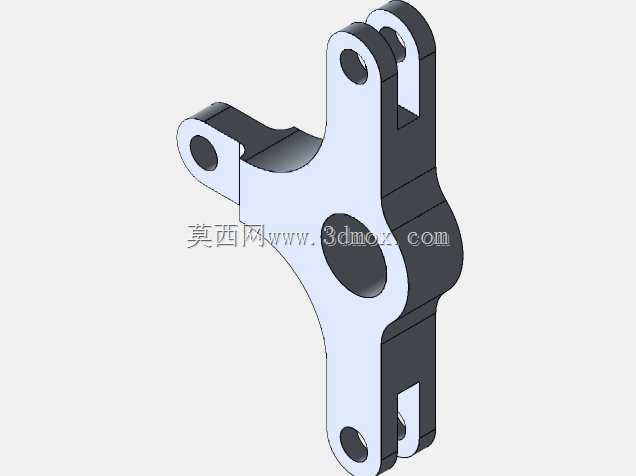

　　大幅简化了实验装置的结构复杂度，降低了加工装配的精度门槛，同时也能减少阀组运动带来的机械损耗，更适合教学实验场景下的反复拆装与原理演示。十字头结构的加入是这款装置的核心设计特点，传统小型摇摆蒸汽机多采用活塞杆直接与曲柄连接的结构，活塞杆会随汽缸摆动承受侧向弯矩，长期运转容易出现密封件磨损、活塞杆变形的问题，而十字头组件将活塞杆的往复直线运动与曲柄连杆的摆动运动做了运动解耦，活塞杆仅承受轴向推力，侧向力完全由十字头滑道承担，既提升了密封件的使用寿命，也让动力传递过程更顺畅，在实验过程中可以清晰展示十字头在往复动力传递中的受力分解作用，帮助理解大型工业蒸汽机中十字头结构的设计初衷。整机的安装边界以底部一体式铸铁质感的安装底座为基准，

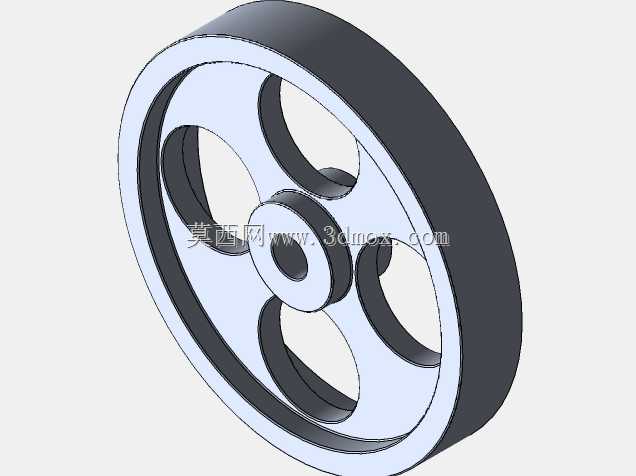

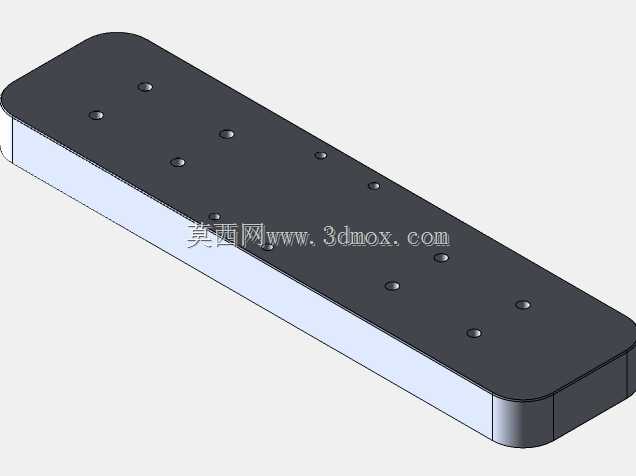

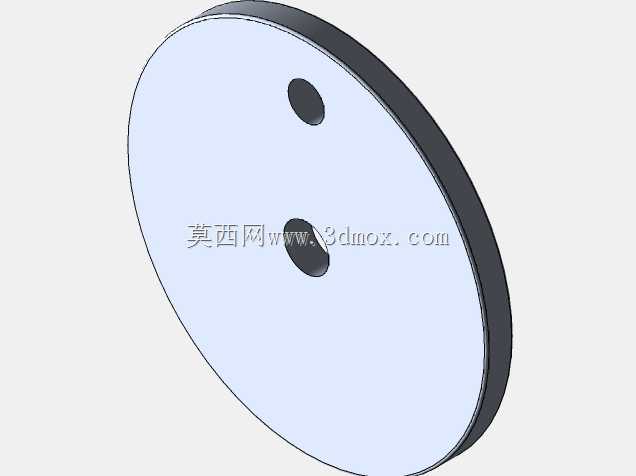

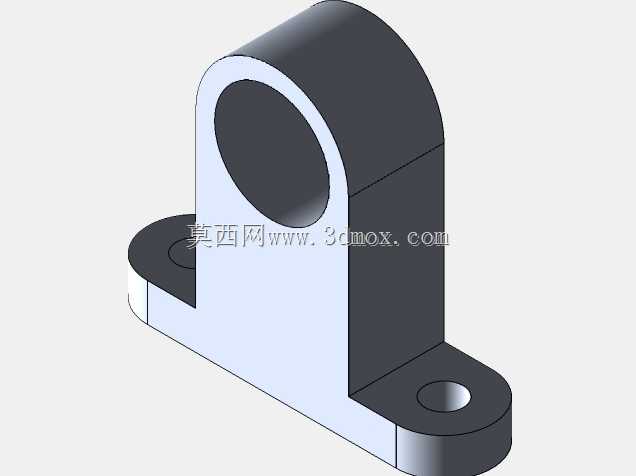

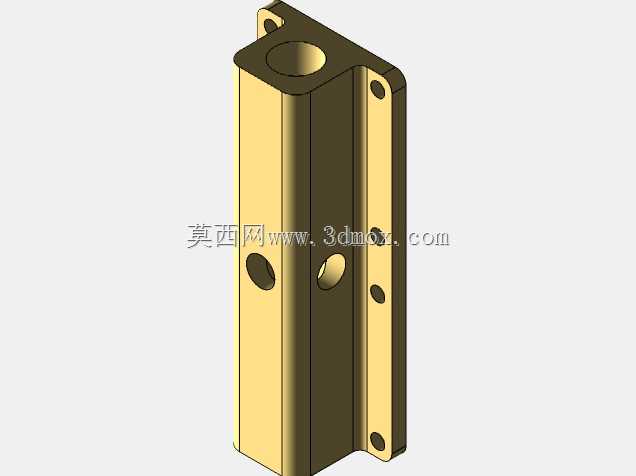

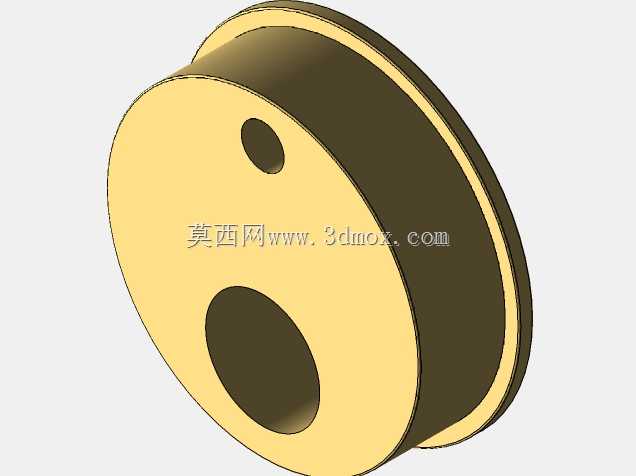

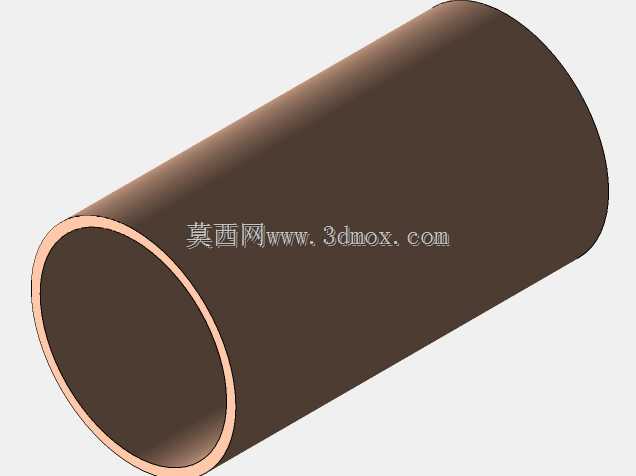

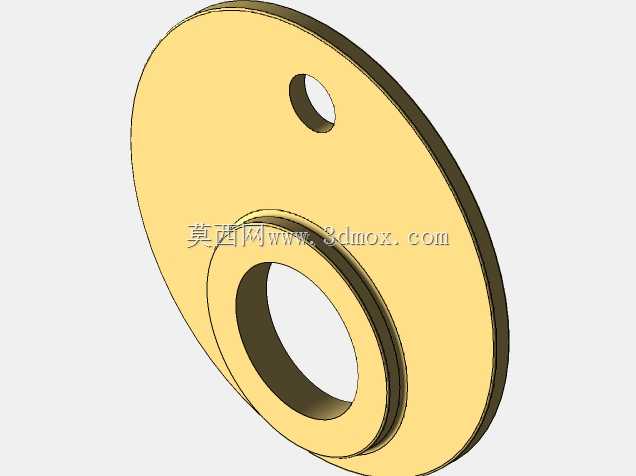

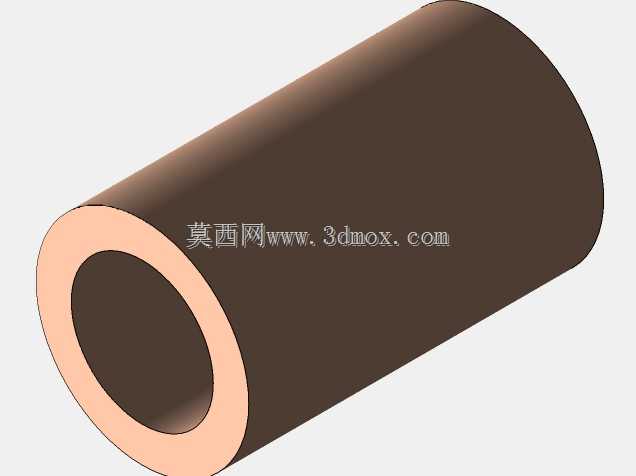

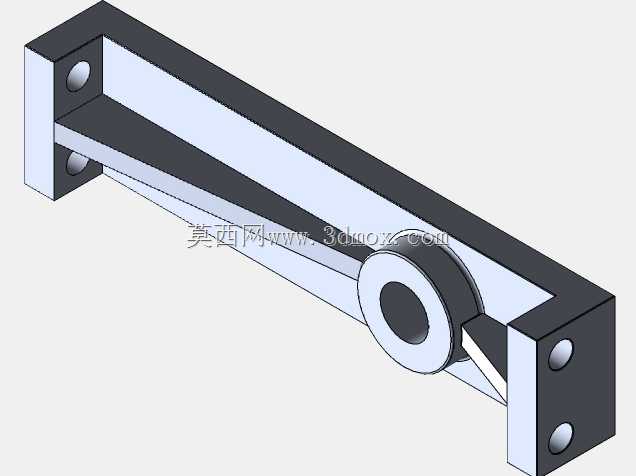

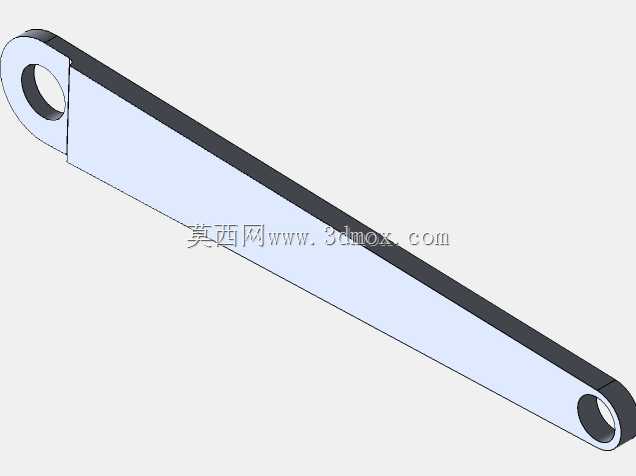

　　底座预留了标准化的安装固定孔位，可直接固定在实验台架上，不需要额外制作适配支架；底座上方的支撑立柱采用等距分布设计，既承担汽缸组、传动组件的重量，也为飞轮、曲柄连杆机构提供了精准的安装定位基准，所有支撑面的同轴度、平行度公差都按照实验装置的演示需求做了适配，既不会因为公差过松导致运转晃动，也不会因为公差过严提升不必要的加工成本。从功能特性上看，装置前端的带辐条飞轮除了储存旋转惯性、保证曲轴过死点持续运转之外，也可作为动力输出端，通过皮带轮连接小型发电机、水泵等负载，完成不同工况下的蒸汽动力输出特性实验；铜质管路的布置沿着汽缸外侧走线，既避开了传动组件的运动路径，防止运转过程中出现管路与运动件的干涉，

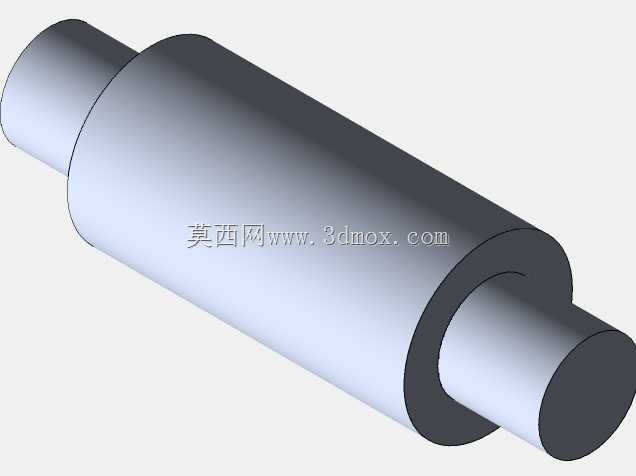

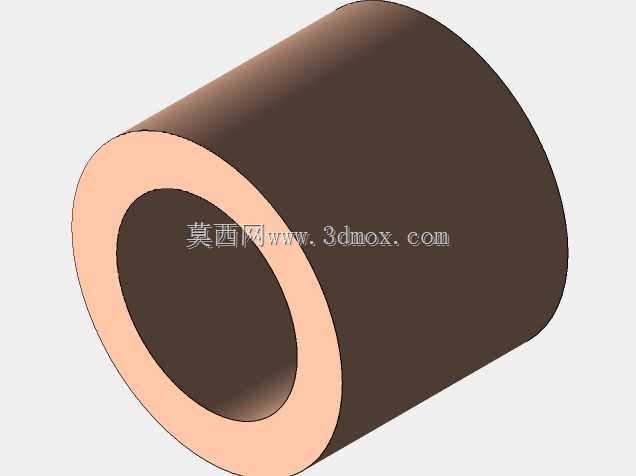

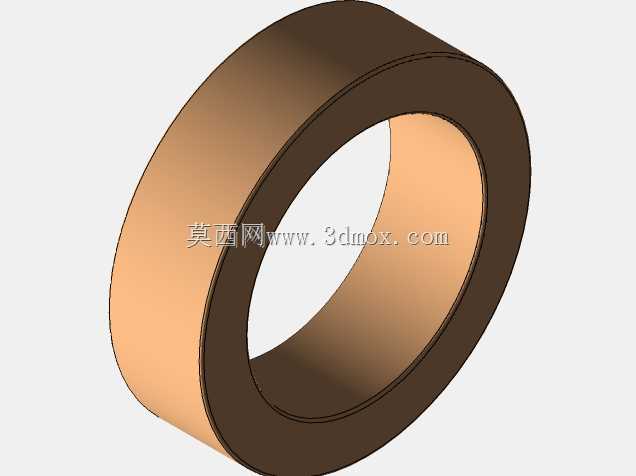

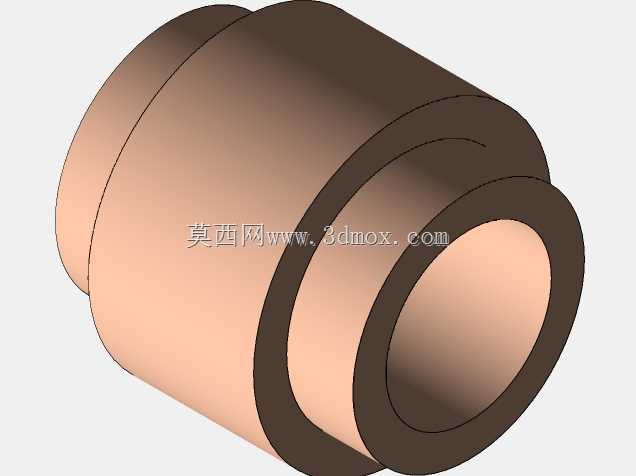

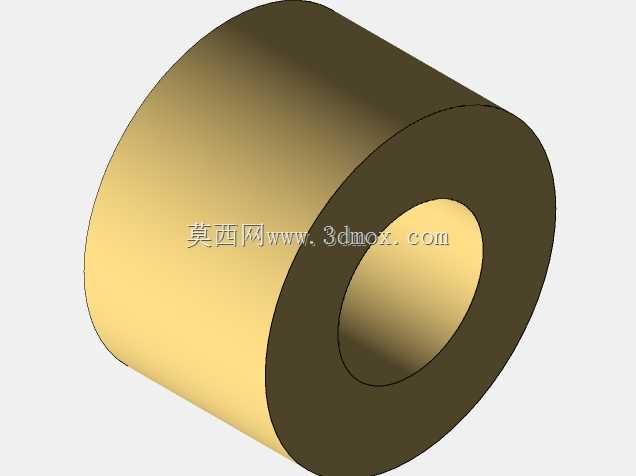

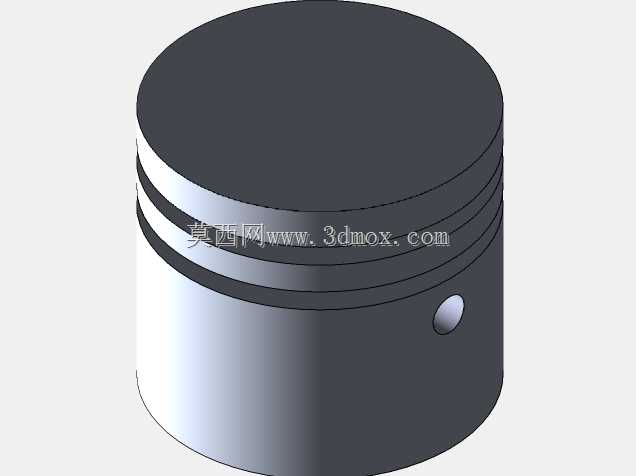

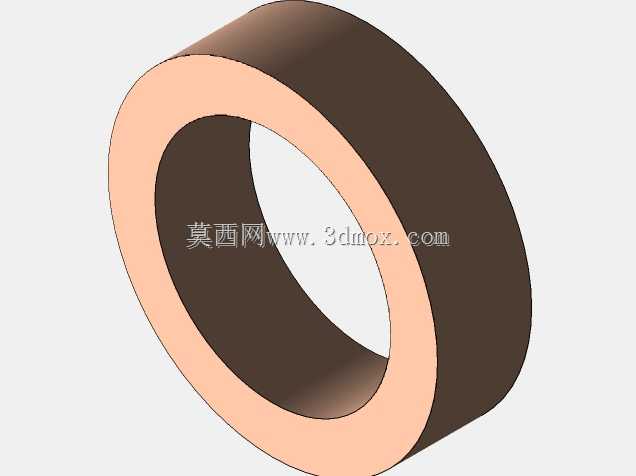

　　也能通过金属材质的导热性快速平衡管路内蒸汽的温度，减少冷凝水对进排气效率的影响。在实际实验应用中，这款装置可用于验证不同进汽压力下的转速输出特性、十字头间隙对传动效率的影响、摇摆角度与配气正时的匹配关系等多项实验内容，所有组件都采用可视化的外露布局，没有额外的机壳遮挡，观察者可以从任意角度观察到每个零件的运动状态，包括曲柄连杆的摆动、十字头的往复滑动、汽缸的摇摆配气、飞轮的旋转储能，非常适合结构设计从业者参考学习往复式动力装置的布局思路，也可作为三维建模练习的典型案例，帮助建模者理解多组件协同运动的装配约束关系、运动干涉检查方法。设计过程中针对实验场景的使用需求做了多处细节优化，比如汽缸与十字头的连接部位采用了快拆式密封结构，实验过程中可快速拆解更换不同密封间隙的活塞组件，测试不同密封状态下的动力损耗；曲柄轴的支撑位置采用了自润滑衬套结构，长时间连续运转也不需要频繁加注润滑剂，减少实验过程中的维护工作量；所有管路接口都采用了标准化的锥面密封，连接压缩空气源或者小型蒸汽发生器即可快速启动，不需要额外制作适配接头。从尺寸边界来看，整机的横向宽度以两侧汽缸的外端面为限，纵向长度以飞轮前端面到后端管路接口为限，整体尺寸适配常规实验室台面的摆放空间，安装时只需要保证底座与台架贴合牢固，预留出飞轮旋转、汽缸摆动的运动空间即可，不需要额外预留过大的操作间隙，日常存放时也不会占用过多空间。
