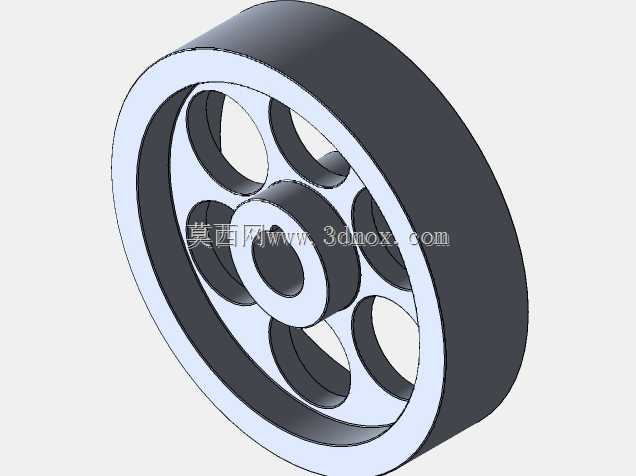

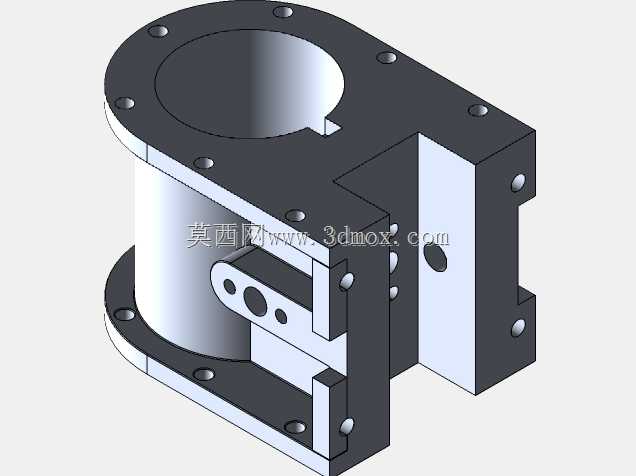

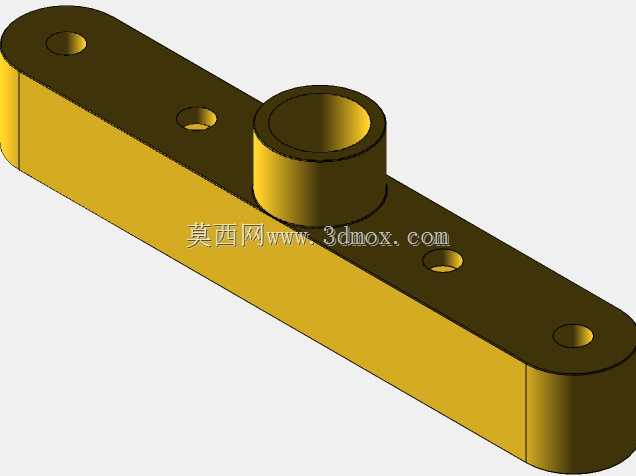

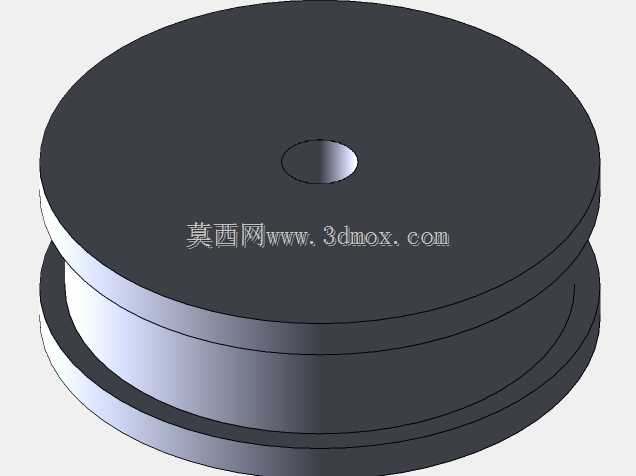

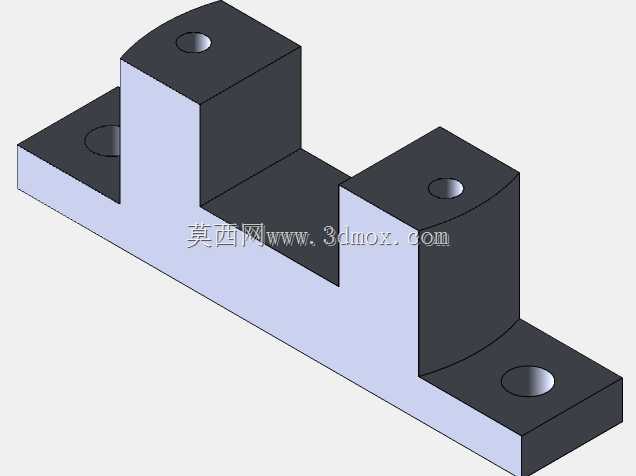

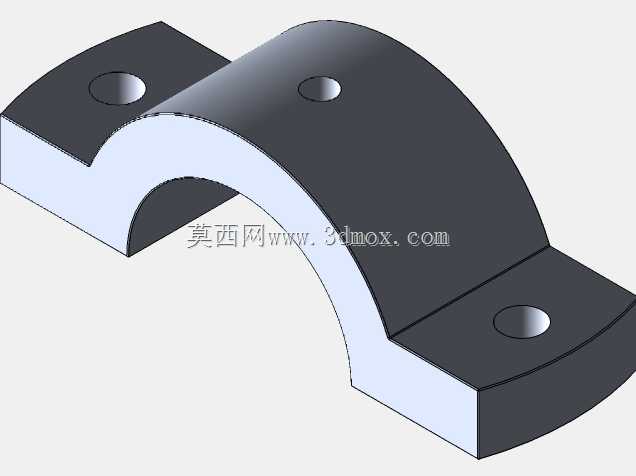

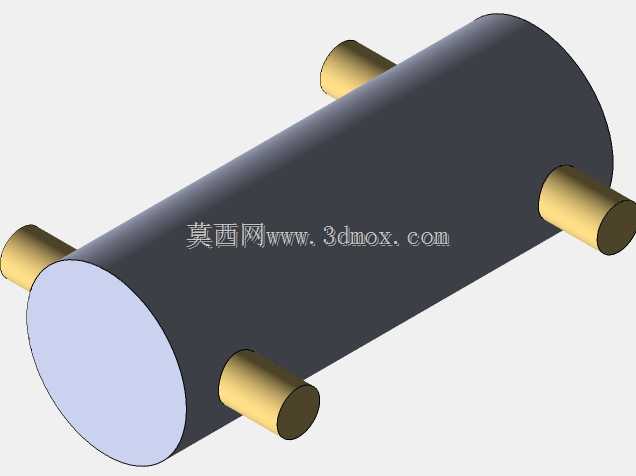

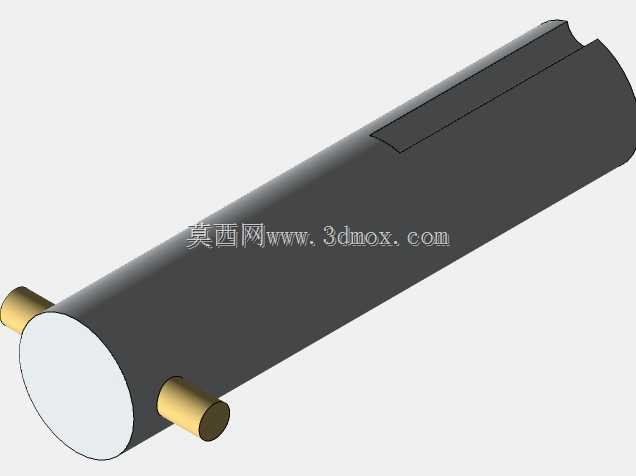

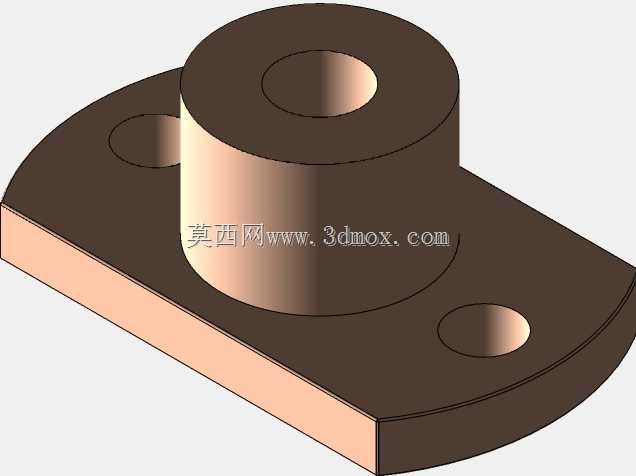

双缸简易立式蒸汽机安装基座结构设计

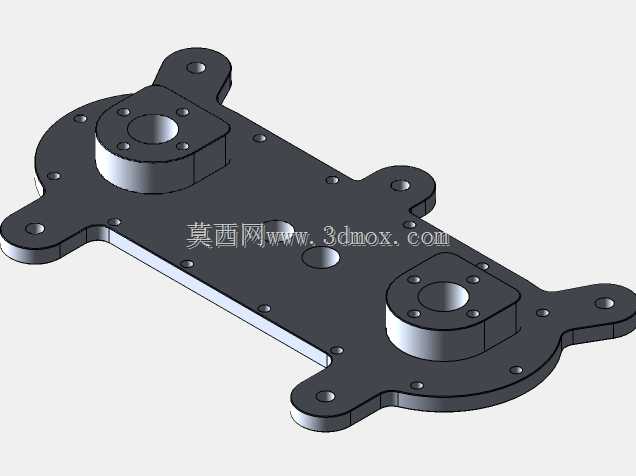

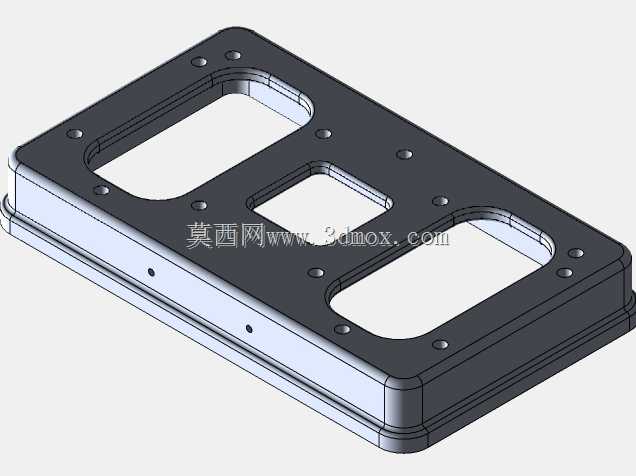

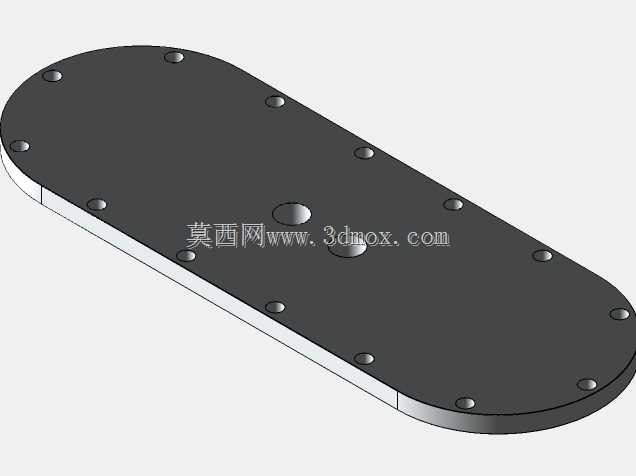

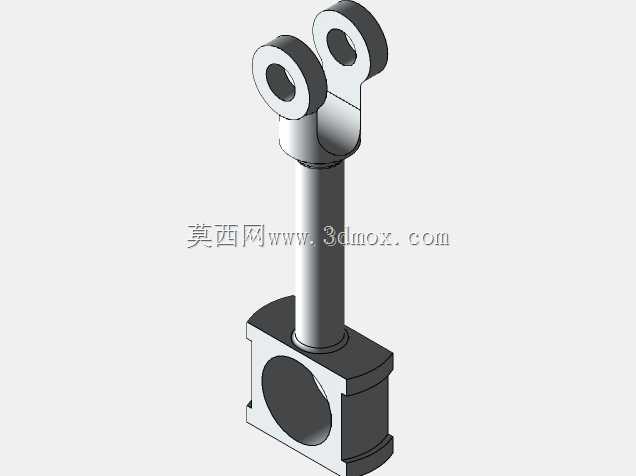

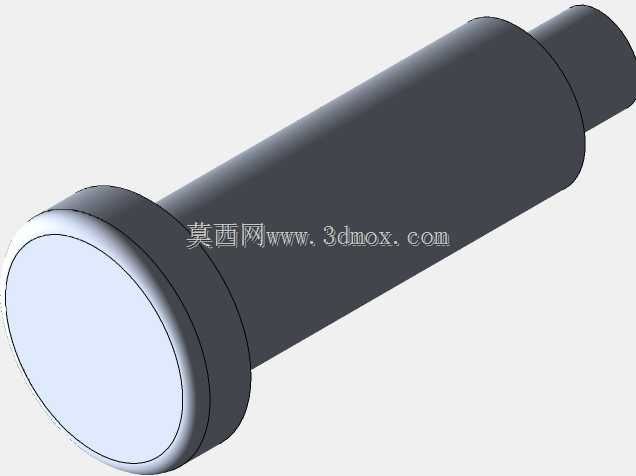

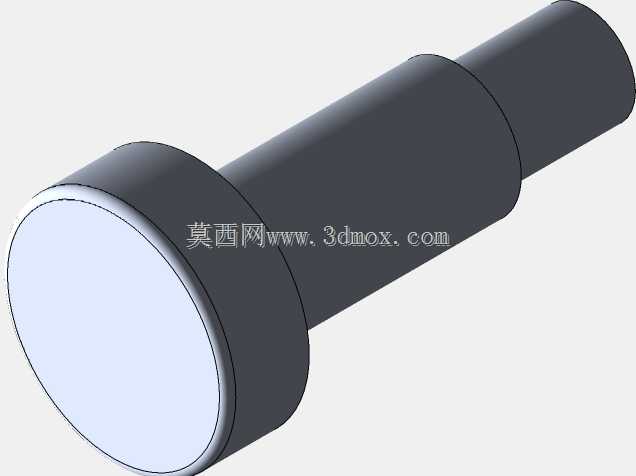

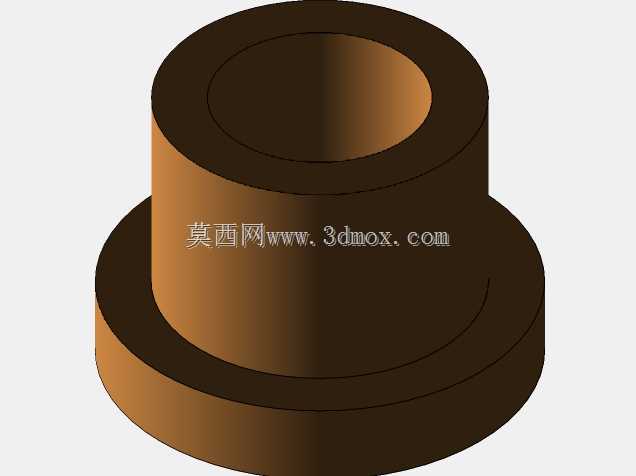

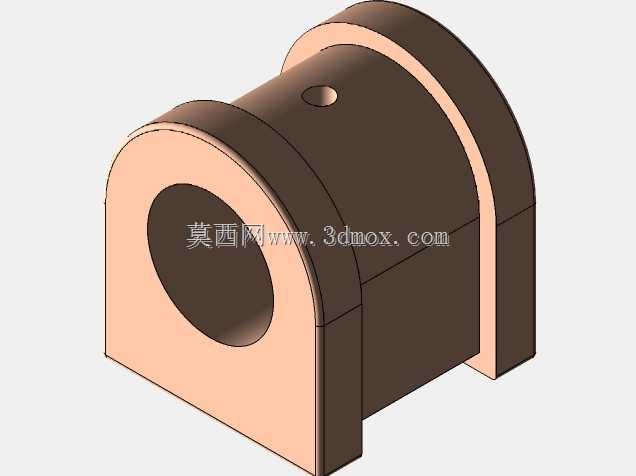

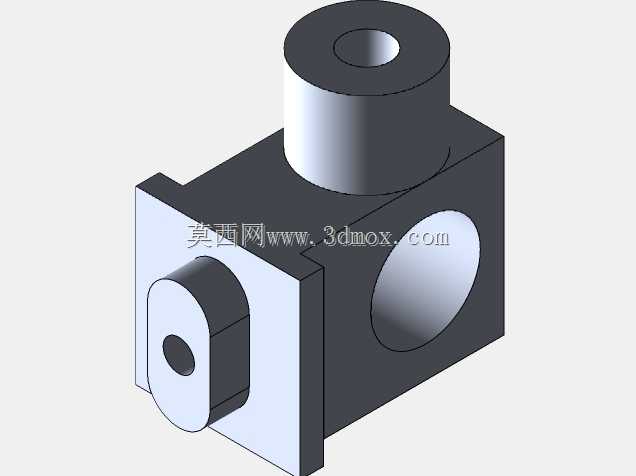

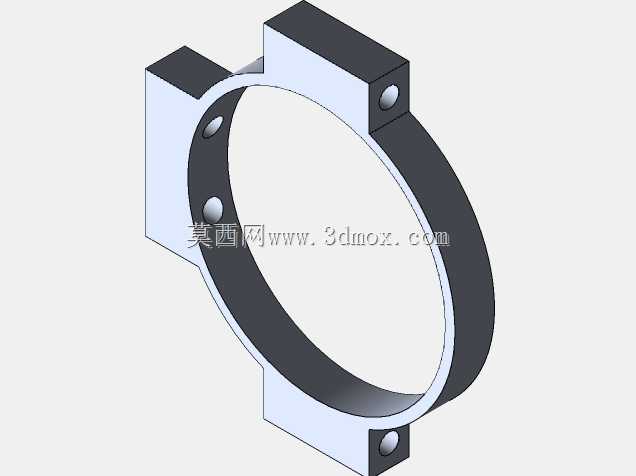

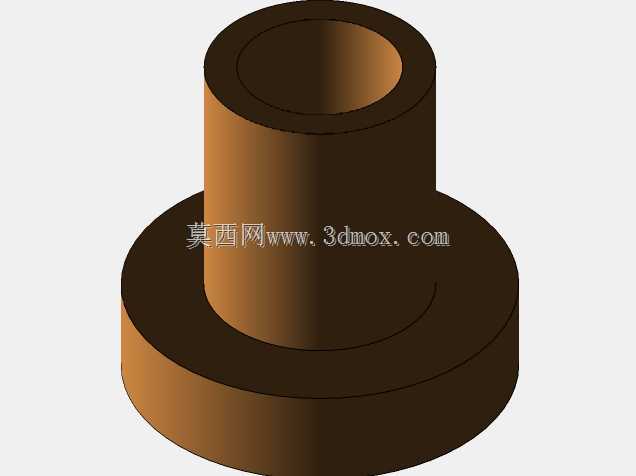

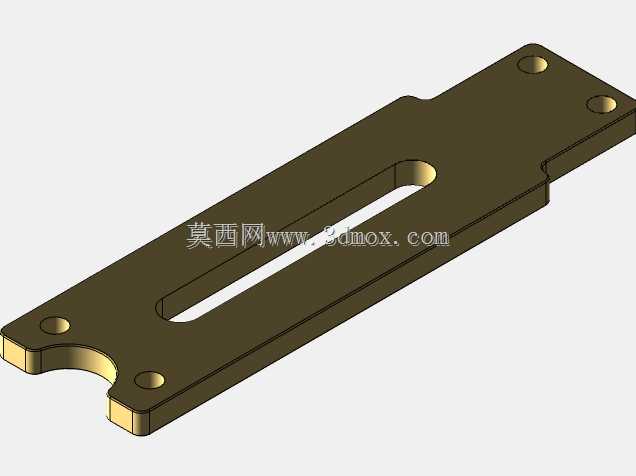

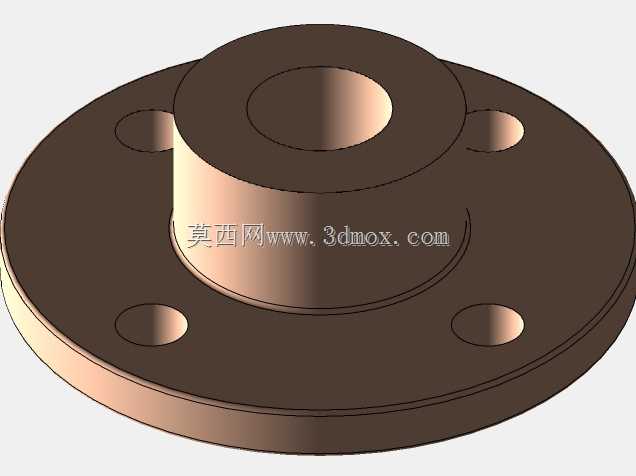

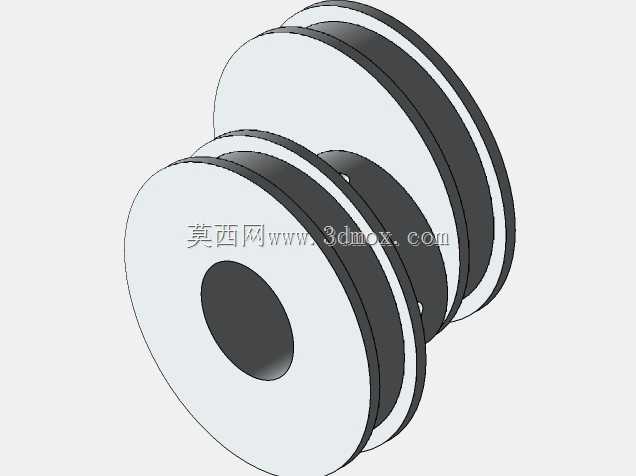

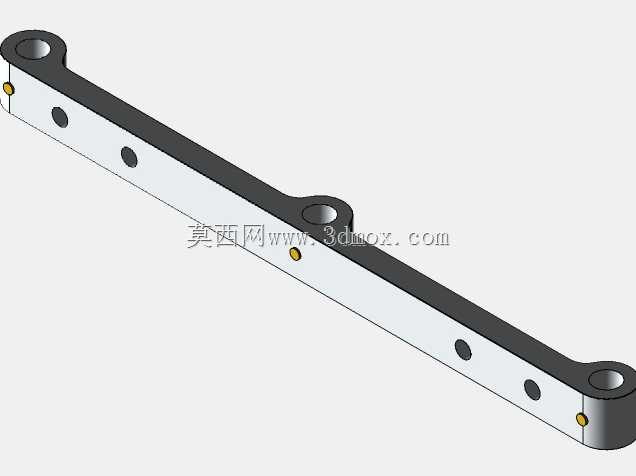

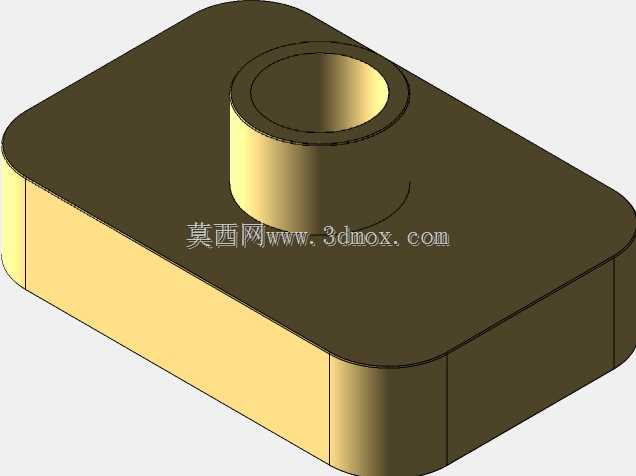

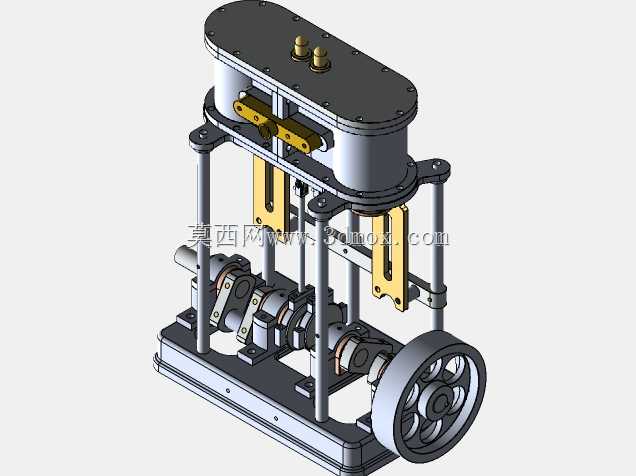

　　在小型教学演示装置、微型动力试验台以及复古动力模型的搭建场景中，双缸立式蒸汽机的安装基座是保障整套动力机构稳定运行的核心承载构件，其结构设计直接决定了汽缸组件、配气机构、传动连杆的装配精度与运行可靠性。不同于大型工业蒸汽机的厚重铸铁基座，这款适配简易双缸立式蒸汽机的基座采用轻量化的叠层板式结构，整体为带圆角的矩形构型，边角处做了R角过渡处理，既避免装配过程中的锐边磕碰，也能降低应力集中带来的结构形变风险。从安装边界来看，基座整体厚度分为上下两层叠合结构，上层为深色承载面板，下层为浅色定位衬板，两层板通过周向均匀布置的沉头螺钉完成锁紧固定，沉头孔的位置完全匹配双缸组件、配气阀组的安装孔位，装配时无需额外打孔调整，

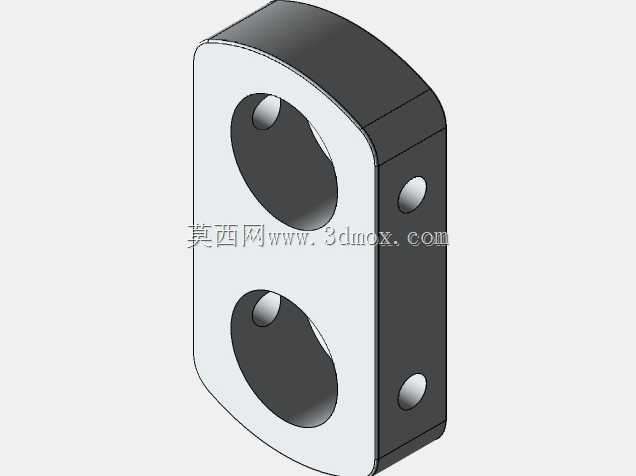

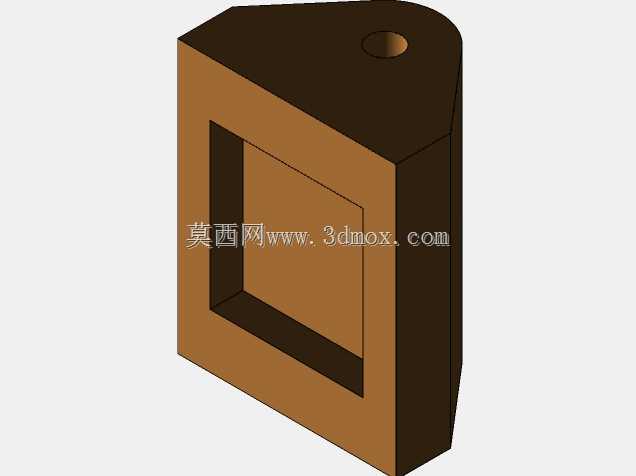

　　能直接实现核心部件的定位装夹。面板上开设的三个镂空窗口并非减重设计的冗余结构，两个尺寸一致的长圆形窗口分别对应两个立式汽缸的安装避让位，汽缸的下部腔体可穿过窗口延伸至衬板层，既压缩了整套动力装置的整体高度，也能为汽缸运行过程中的散热留出空气流通通道，中间尺寸较小的方形窗口则对应配气滑阀的安装位置，方便后续对配气机构进行调试、维护时无需拆解整个基座即可操作。基座侧面预留的两个小直径通孔为润滑油路的预留孔，可外接微量润滑管路，直接向基座内部的传动曲柄腔输送润滑油，减少连杆与曲轴转动过程中的摩擦损耗。在实际应用场景中，这款基座可直接固定在木质或金属材质的试验台面上，周向布置的安装孔位适配不同规格的台架固定螺栓，

　　无论是用于职业院校的热机原理教学演示，还是个人爱好者搭建微型蒸汽动力模型，都能满足安装稳定性要求。设计过程中充分考虑了小型立式蒸汽机的运行振动特性，两层板的叠合结构能通过接触面的微形变吸收汽缸往复运动产生的高频振动，避免振动传递到台架后引发紧固件松动，同时面板的平面度公差控制在0.1mm以内，保证两个汽缸安装后保持绝对的垂直姿态，避免活塞运行过程中出现偏磨导致的漏气问题。基座的材质选型适配常规的机械加工工艺，既可以采用6061铝合金通过CNC铣削加工制作，也可使用ABS材质通过3D打印完成快速成型，不同加工方式下的安装孔位尺寸保持一致，具备良好的工艺兼容性。在结构细节上，所有镂空窗口的边缘都做了倒角处理，

　　避免装配时刮伤汽缸外壁的密封件，沉头孔的深度经过精确计算，螺钉锁紧后头部完全埋入面板表面，不会突出平面干涉其他运动部件的运行轨迹。下层衬板的边缘略宽于上层面板，形成的台阶结构可作为整个基座的定位基准，安装到台架时可通过台阶快速完成对位，减少装配调整的时间。对于三维建模从业者而言，这款基座的建模过程充分体现了自上而下设计思路的应用，所有孔位、镂空结构的尺寸都完全匹配对应汽缸、配气组件的装配尺寸，建模时先确定核心运动部件的运行轨迹边界，再反向推导基座的外形尺寸与安装位置，避免出现装配干涉问题。在实际选型使用时，需要注意基座的安装平面需保持水平，固定螺栓的锁紧力矩要均匀分布，避免基座受迫形变导致内部曲柄组件卡滞，若用于带压蒸汽的实际运行场景，可将铝合金材质替换为不锈钢材质，提升基座的耐高温与抗锈蚀能力，适配更高参数的蒸汽运行工况。
