单缸立式振荡蒸汽机安装基座结构设计

　　在小型热力动力演示装置、教学实验台以及复古动力模型的搭建场景中，单缸立式振荡蒸汽机的安装基座是保障整套机构运行稳定性的核心承载构件，本次设计的基座结构完全适配立式振荡蒸汽机的装配需求，从实际工程装配的角度出发，兼顾了安装精度、结构强度与部件排布合理性。从实际用途来看，该基座承担着整套蒸汽机缸体、曲柄连杆机构、配气组件的定位承载作用，所有运动部件的安装基准都依托该基座的加工平面建立，基座的平面度、孔位精度直接决定了蒸汽机运行时的振荡平顺性，避免因安装错位导致的运动卡滞、密封面漏气等常见问题。

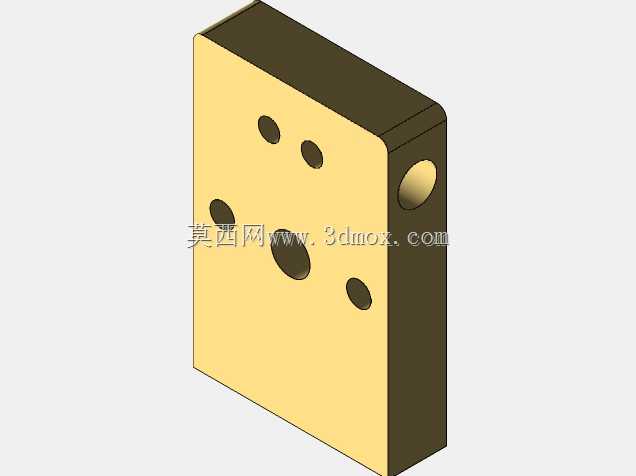

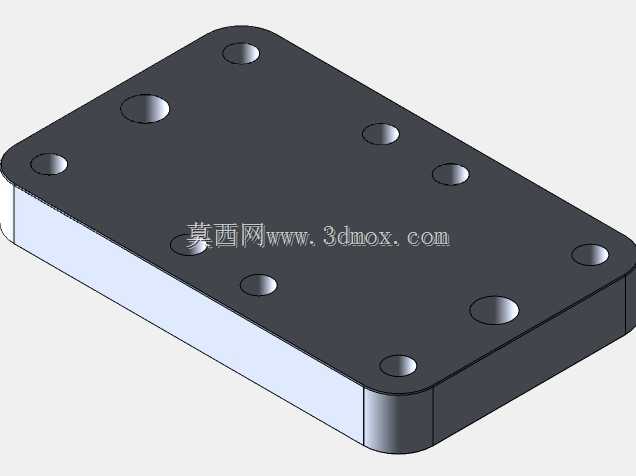

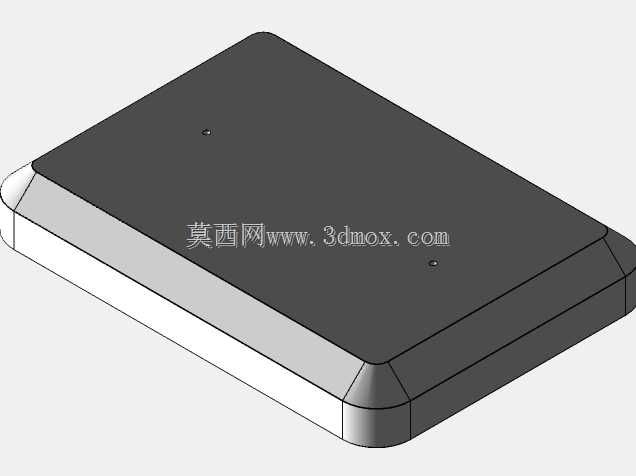

　　从功能特性层面分析，该基座采用矩形圆角板式结构，整体为实心等厚设计，能够有效吸收蒸汽机运行时产生的往复振荡冲击力，避免整机运行时出现共振位移。基座上排布的多组安装沉孔，分别对应缸体固定位、曲轴支架固定位、配气阀组件固定位，所有孔位的同轴度、孔距公差均按照小功率动力装置的装配要求设定，沉孔深度经过精确计算，装配后紧固件端面完全没入基座平面以下，不会突出平面干涉其他运动部件的运行轨迹。基座侧边做了R角过渡处理，既避免了锐边在装配调试过程中造成的划伤风险，也能降低应力集中系数，提升基座长期受交变载荷作用下的结构疲劳寿命。

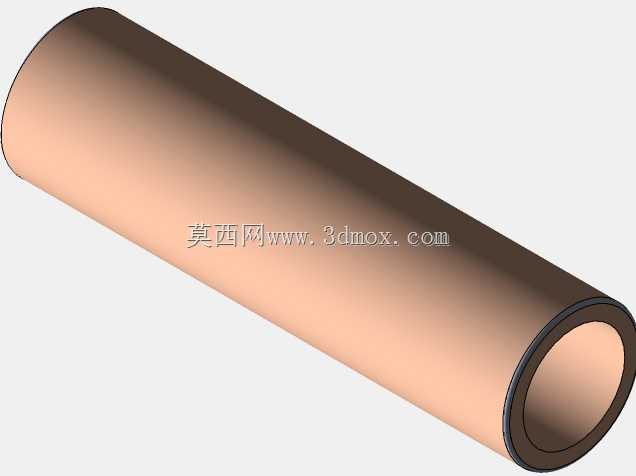

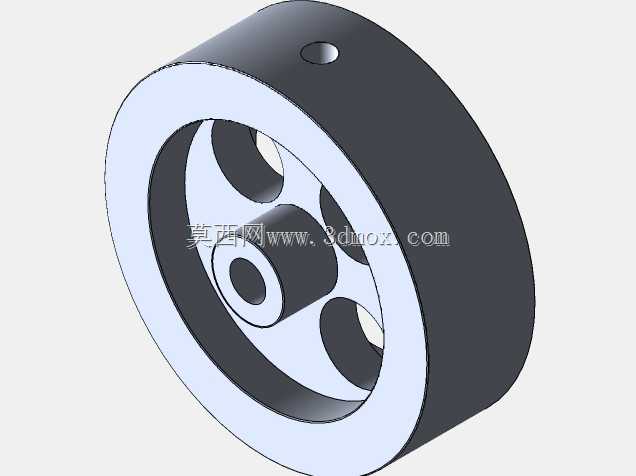

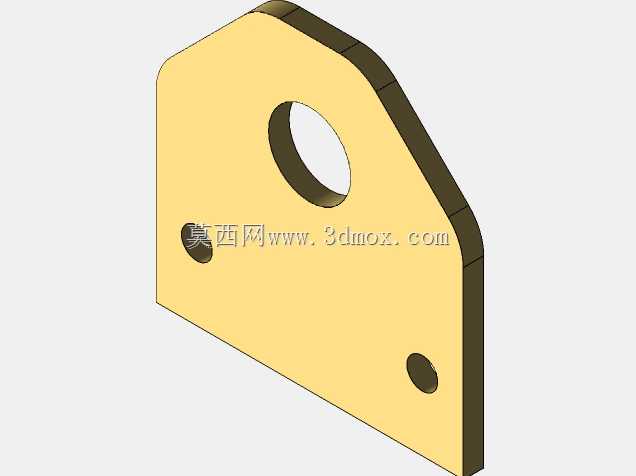

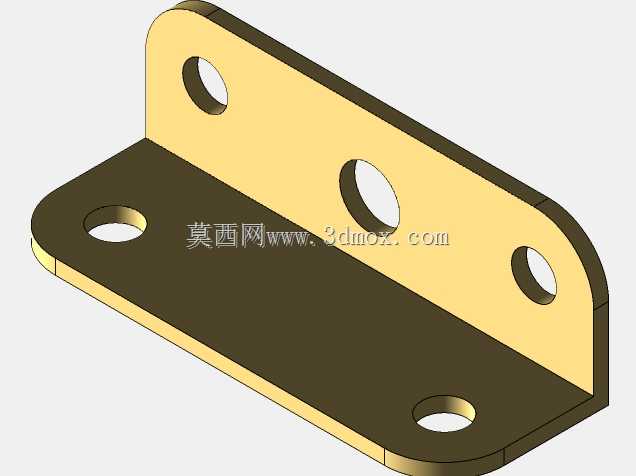

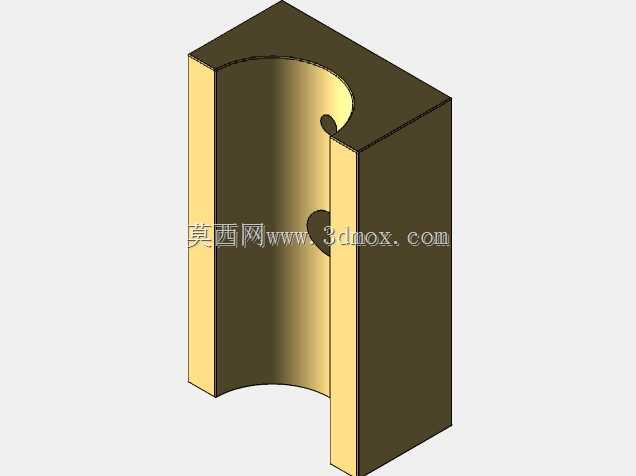

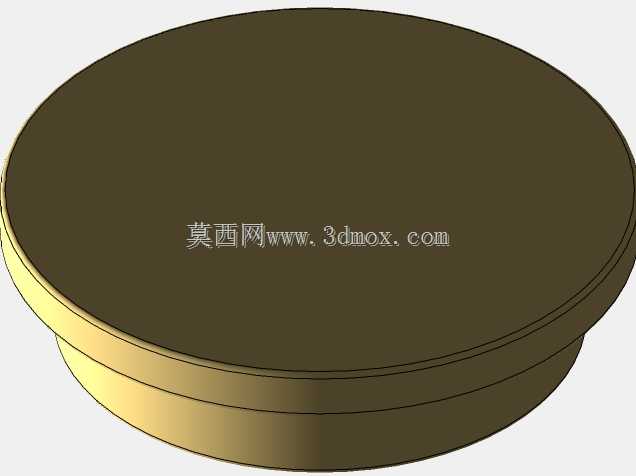

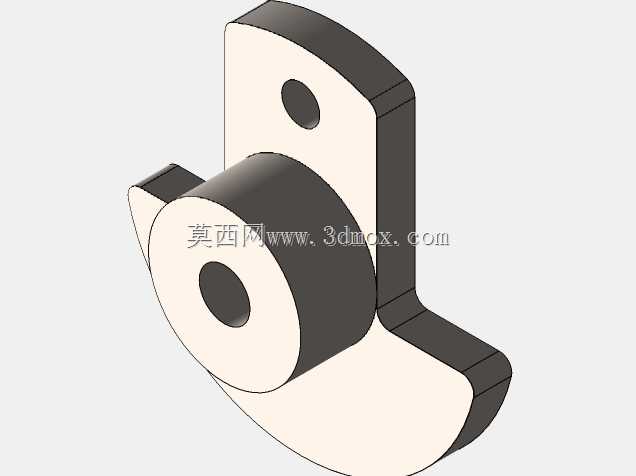

　　设计思路上，首先围绕立式振荡蒸汽机的运动包络边界确定基座的整体轮廓尺寸，确保所有固定在基座上的部件，其运动过程中最外端的轨迹都不会超出基座的边缘范围，避免外部物件磕碰运动构件。其次在孔位排布阶段，先确定气缸的中心安装位置，再以气缸输出轴的中心为基准，依次排布曲轴轴承座的安装孔、配气摆杆的 pivot 孔位，保证各部件的相对位置精度符合运动学计算要求，让活塞的往复直线运动能够顺畅转化为曲轴的旋转运动，减少不必要的传动损耗。基座的厚度设定经过刚度校核，在缸体最大推力作用下，基座安装平面的最大挠度控制在0.02mm以内，不会因为受力变形导致气缸轴线偏斜，有效延长活塞密封件的使用寿命。

　　关于外形尺寸与安装边界，该基座整体为矩形结构，长宽比例适配单缸立式蒸汽机的横向部件排布需求，厚度满足M3规格紧固件的沉孔深度要求，所有安装孔的孔边距均大于紧固件直径的1.5倍，保证安装位置的结构强度，不会出现装配时孔边开裂的问题。基座底部为完整平面，既可以直接通过螺栓固定在实验台架或者设备底板上，也可以加装减震垫脚放置在桌面做演示使用，底部平面的平面度公差控制在IT7级，保证安装后基座不会出现翘曲，所有上部安装面的基准统一。在实际装配过程中，该基座不需要额外做二次加工，所有孔位均为预制完成，只需要按照对应位置将蒸汽机的各个组件通过紧固件固定即可，能够大幅缩减整套装置的装配调试周期，对于教学实验场景下的学生组装练习、小型动力模型的批量制作都有很好的适配性。另外，基座的边角圆角半径统一，整体外观规整，和立式蒸汽机的金属质感部件搭配协调，既满足功能需求，也兼顾了装置的整体外观一致性。
