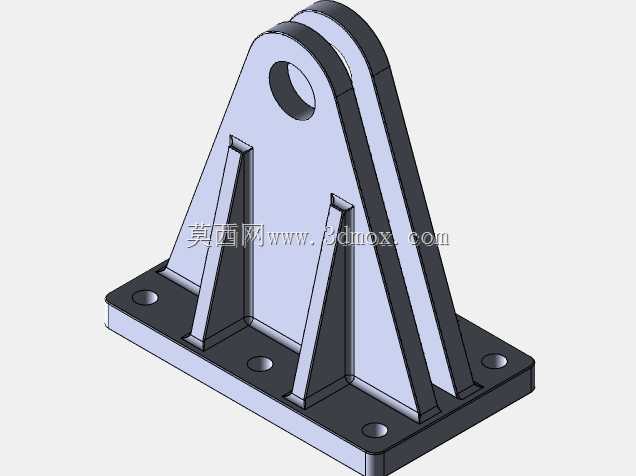

这套弹射支撑机构的设计参考了中世纪扭力弹射器械的核心受力逻辑,在结构还原的同时做了工程化的受力优化,整体采用底座加铰接摆臂的分体式装配结构,没有采用一体化铸造成型的方案,主要是考虑到实际装配调试时的摆臂角度调整需求,以及后期易损铰接部位的零件更换便利性。先从安装边界说起,底部安装板为矩形平板结构,四个角位预留了沉头安装孔,孔位间距按照通用型材机架的安装孔距做了适配,安装时可以直接通过内六角螺栓固定在木质或者金属材质的机架台面上,不需要额外做转接板,沉头孔的设计可以保证螺栓安装后头部不突出安装面,避免摆臂下摆过程中出现运动干涉。底座主体采用三角筋加强结构,两道垂直加强筋从安装板平面一直延伸到摆臂铰接座的下部,

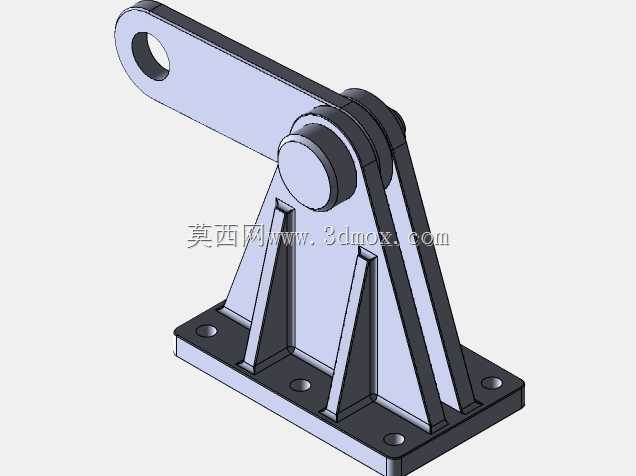

筋板厚度按照摆臂最大受力工况做了等强度设计,既不会因为筋板过厚增加不必要的整体重量,也不会在弹射瞬间的冲击力作用下出现筋板根部焊缝开裂或者结构变形的问题,铰接座采用双侧夹板式结构,摆臂的根部夹在两块夹板之间,通过贯穿的销轴完成铰接,销轴两端做了卡簧槽预留,装配时可以用轴用卡簧限位,避免销轴在反复摆动过程中出现轴向窜动,这种双侧夹板的铰接结构相比单耳铰接,受力时的侧向稳定性更好,能够承受摆臂弹射时产生的侧向扭矩,不会出现摆臂左右偏摆的问题。摆臂本身为长条形平板结构,前端预留了圆形挂孔,这个孔位是用来挂载弹射物或者连接扭力束、弹力绳等动力部件的,孔边做了倒圆角处理,避免应力集中导致摆臂在反复受拉的过程中从孔位处出现断裂,
摆臂的截面厚度从铰接端到前端挂孔端做了渐变减薄处理,铰接端因为受力最大,厚度最大,往前端延伸的过程中逐步减小厚度,在保证整体结构强度的前提下尽可能降低摆臂自身重量,减少弹射过程中需要克服的摆臂自重惯性,提升弹射的初始动能。从实际应用场景来看,这套结构既可以作为复古战争器械复原项目的核心支撑部件,搭配对应的扭力绳组、抛射物承载槽组装成完整的弹射装置,用于历史场景复原展示、仿古器械研学教具制作,也可以经过尺寸缩放调整后,用在小型自动化设备的间歇式弹射送料工位,比如小型零件的分拣抛送、玩具发射机构的动力支撑结构,只需要调整摆臂长度和铰接阻尼参数,就可以适配不同的抛射距离和负载要求。设计过程中特意做了运动干涉校验,
摆臂从水平初始位置到最大上摆角度的整个运动行程内,和底座筋板、安装板之间都预留了足够的安全间隙,不会出现运动卡滞的问题,铰接部位的配合公差按照间隙配合选取,既不会因为间隙过大导致摆臂晃动,也不会因为间隙过小出现转动卡涩,日常维护时只需要定期在铰接销轴处加注润滑脂,就可以保证长期摆动的顺畅性。整个结构的所有零件都采用常规的板材切割、铣削加工就可以完成生产,不需要特殊的加工工艺,加工成本低,装配流程简单,不需要复杂的专用工装,普通的机加工车间就可以完成全套零件的加工和整机组装。
