冲击式水轮机转轮结构三维设计

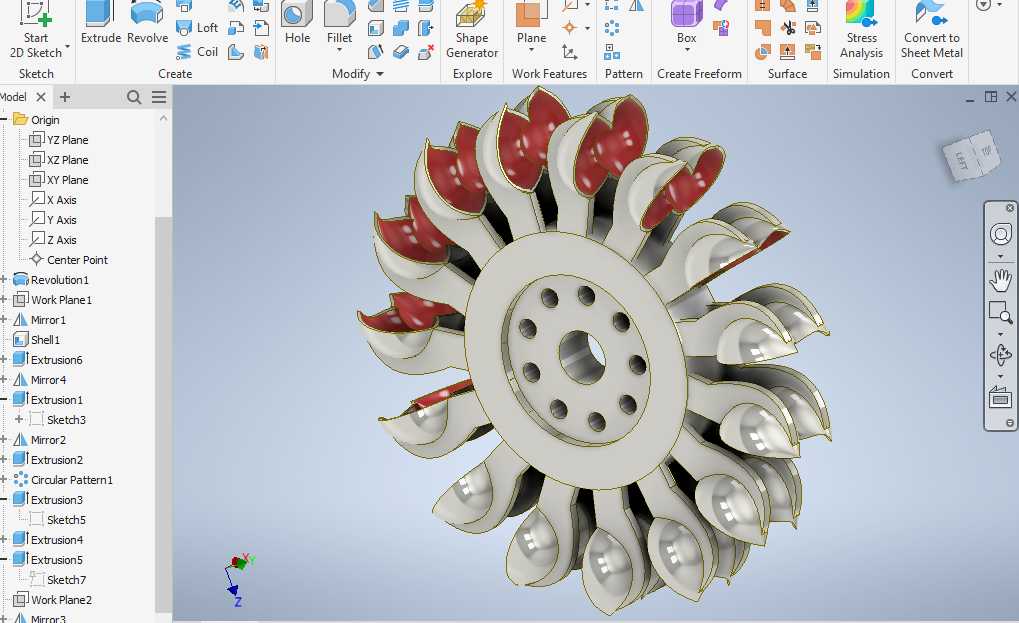

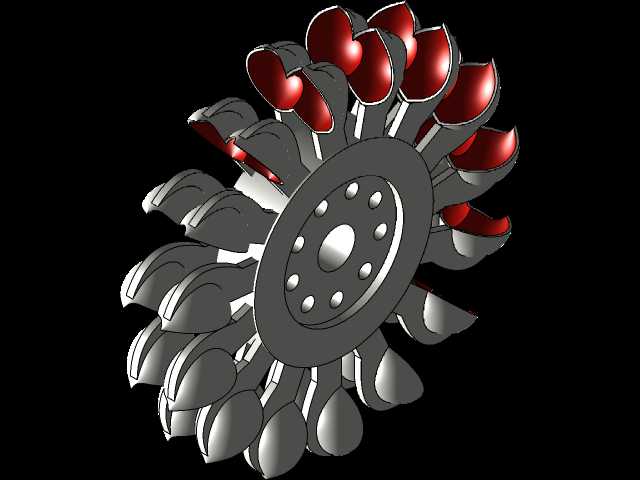

该冲击式水轮机转轮核心应用于高水头小流量的水力发电场景，多部署在山区引水式电站、高落差径流电站中，直接承接高压射流的冲击动能完成能量转换，是冲击式水电机组的核心做功部件。设计阶段首先匹配电站水头参数确定水斗数量与节圆直径，本次设计的转轮沿周向均匀布置20个水斗，水斗采用双凹勺型曲面结构，曲面曲率经过反复校核，能够让冲击射流在水斗内完成近180度的转向，最大限度将水流动能转化为转轮旋转的机械能，减少出口余速损失。水斗根部与轮盘采用大圆弧过渡结构，避免应力集中，应对高速水流长期冲击带来的交变载荷，提升部件疲劳寿命。轮盘中心设置主轴安装通孔，沿安装孔周向均匀布置12个螺栓连接孔，用于转轮与主轴法兰的刚性连接，安装孔的位置度公差严格控制在0.02mm以内，保证转轮装配后的动平衡精度，降低机组运行时的振动幅值。轮盘外缘与水斗衔接处做了等厚加强处理，平衡水斗根部的受力分布，避免长期受冲击出现根部开裂问题。建模过程中先完成单个水斗的曲面构建，通过投影、放样、曲面剪裁等操作完成水斗实体，再通过圆周阵列完成所有水斗的排布，之后对所有衔接位置做圆角过渡处理，消除建模过程中的尖锐棱边，既符合实际加工的工艺要求，也能减少水流经过棱边时的紊流损失。实际选型过程中，该结构转轮适配水头范围在100-400米的机组，安装时需要保证转轮中心与喷嘴射流中心的对中精度，偏差不超过1mm，否则会出现水斗受力不均、效率下降的问题。水斗的迎水面做了加厚处理，应对水流中裹挟的微小泥沙颗粒的冲蚀磨损，延长部件的检修周期。轮盘的厚度根据额定扭矩计算确定，既保证足够的结构强度，又尽可能控制转轮整体重量，降低主轴的载荷负担。
