带传感模块的管路差压指示装置

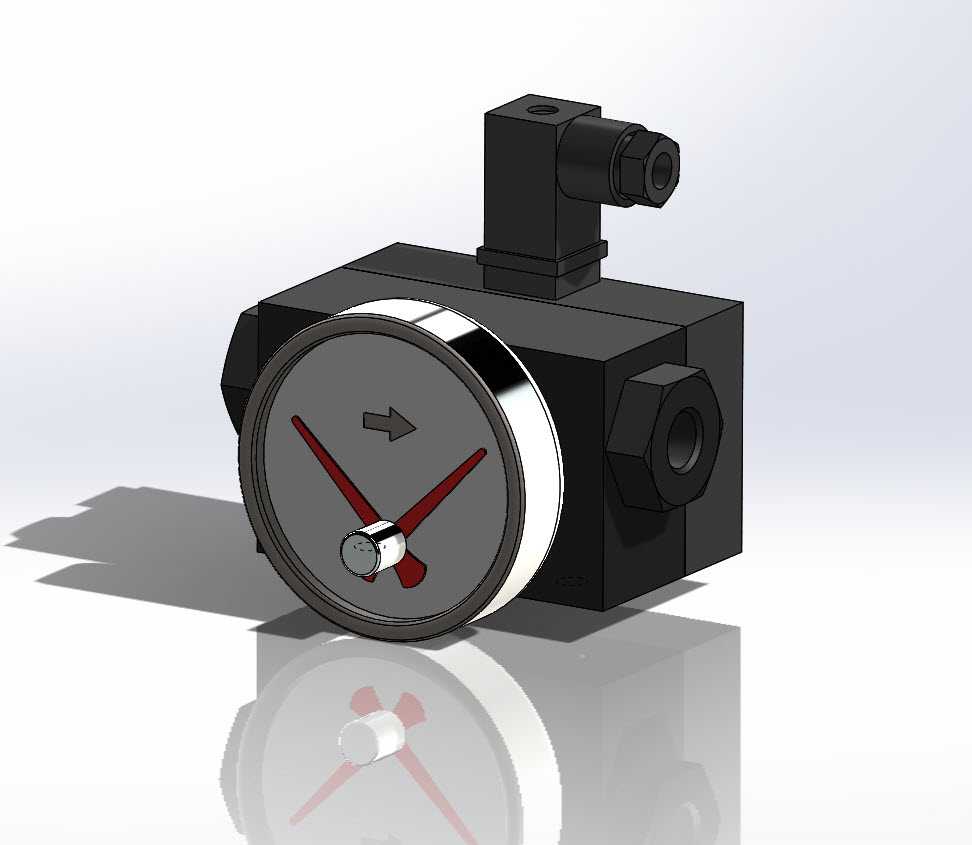

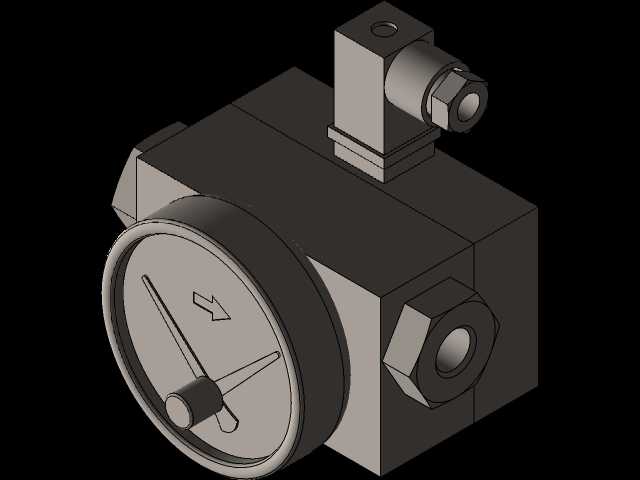

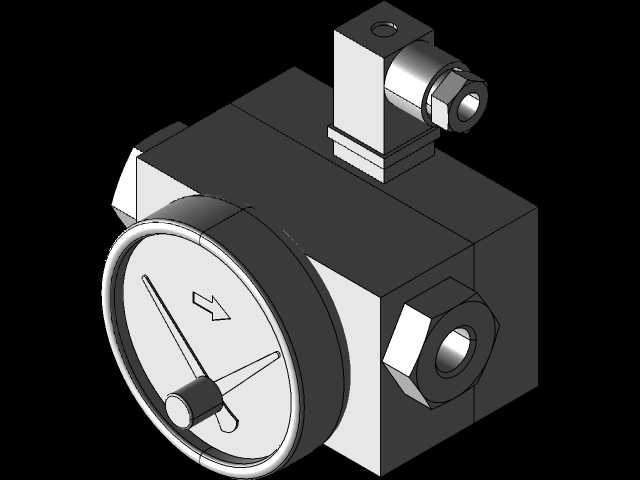

在液压润滑系统、流体输送管路、工业过滤装置的运维场景中，差压指示装置是判断滤芯堵塞、管路压损异常的核心观测部件，这款集成传感模块的差压指示结构，兼顾了现场目视观测与远程信号传输的双重需求，适配多数工业流体回路的压损监测场景。从实际使用逻辑来看，该装置的表盘采用双指针结构，可同时显示高压侧与低压侧的压力差值区间，表盘表面刻印的流向标识能避免安装阶段的管路接反问题，顶部集成的电气传感模块可将差压阈值信号转化为开关量输出，直接接入设备的PLC控制回路，无需额外加装信号转换附件，当压差达到设定临界值时，既能通过表盘红针位置给现场巡检人员直观提示，也能触发远程报警信号，提醒运维人员及时更换滤芯或排查管路堵塞故障。设计阶段优先考虑了现场安装的适配性，主体采用方块式铸铝壳体结构，两侧预留1/4NPT内螺纹接口，可直接对接同规格的工业管路，无需额外加工转换接头，2英寸的表盘直径刚好适配多数设备操作面板的预留安装位，不会占用过多面板布局空间，传感模块采用侧出式电气接头，接线方向可根据现场布线需求旋转调整，避免与周边管路、结构件产生干涉。结构细节上，表盘外圈采用滚边压合的密封结构，可适配常规工业车间的油污、粉尘环境，避免内部测量机构进污卡滞，壳体的安装面做了平整化处理，既可以通过两侧螺纹直接串接在管路中，也能借助壳体背面的安装孔固定在设备支架上，适配不同的安装工况。测量机构采用膜片式感应结构，测量量程覆盖0-30PSI的常规低压差场景，刚好匹配润滑系统、回油过滤、小型供水回路的压损监测范围，不会因量程过大导致观测精度不足，也不会因量程过小造成部件过载损坏。在建模过程中，所有接口尺寸、安装孔位、表盘视窗的边界都严格按照工业仪表的通用安装规范设定，电气接头的尺寸符合常规赫斯曼接头的适配标准，导入装配环境时可直接完成管路与接线的虚拟装配，提前排查安装空间干涉问题，减少现场安装的试错成本。
