布吕尔工业燃烧器结构设计方案

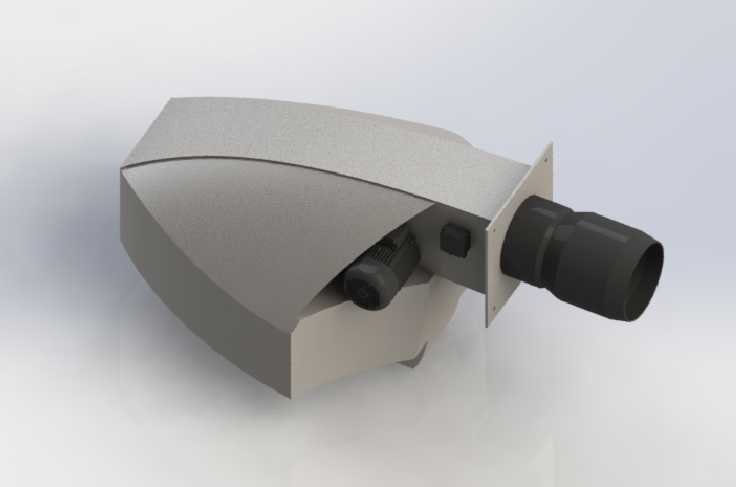

在工业热力配套场景中，这类燃烧装置常被应用于中小型工业炉、热风烘干线、小型锅炉的供热端，负责将燃料与助燃空气按比例充分混合后实现稳定燃烧，为后端工序提供可控的高温热源，适配天然气、轻柴油等多类常用工业燃料，可根据炉膛热负荷需求调节输出功率，满足不同工况下的温度控制要求。从结构设计逻辑来看，整体采用流线型的壳体造型，一方面可以降低设备外部的风阻，减少安装在风道或炉体接口处的紊流影响，另一方面壳体的曲面过渡能够优化内部流道的走向，让进入设备的助燃空气形成更稳定的旋流效果，提升与燃料的混合均匀度，避免局部燃烧不充分产生的积碳或热效率损耗。设备端部设置的方形安装法兰是核心安装定位基准，法兰上预留的安装孔位可直接与炉体壁面的预设接口对接，安装时需保证法兰端面与炉壁的贴合度，控制密封间隙避免高温烟气泄漏，法兰的伸出长度经过匹配设计，可适配常规厚度的炉墙保温层，无需额外加装延长接段。伸出法兰的圆柱形接口为燃料输入与调节组件的安装位，接口采用标准管径设计，可直接对接常规工业燃料输送管路，接口旁设置的两个凸起结构分别为风量调节旋钮与燃料调节阀的安装座，调试人员可在设备外部直接操作，完成空燃比的现场校准，无需拆解设备壳体。壳体侧面的斜向切面设计并非单纯的造型考量，该切面位置对应内部燃烧筒的混合段区域，斜向结构可以为内部的点火电极、火焰检测探头预留足够的安装空间，同时让设备整体的安装占用空间更紧凑，在狭小的设备舱内也能完成布置，不会与周边的管路、线缆支架产生干涉。在实际选型适配时，需要重点核对设备的安装法兰尺寸、燃料接口管径与现场预留条件的匹配度，同时根据炉膛的背压参数确认设备的风压适配范围，保证燃烧火焰的形态稳定，不会出现脱火、回火等异常工况；设备的外壳采用耐高温的金属板材成型，表面做哑光防护处理，可耐受安装位置周边的长期高温辐射，减少日常运维中的表面锈蚀或涂层脱落问题。内部的流道设计经过多轮流场仿真优化，空气从壳体后端进入后，经过内部的导流叶片形成均匀的旋流场，与从中心喷嘴喷出的燃料充分剪切混合，在燃烧筒前端形成稳定的锥形火焰，火焰长度可通过调节风门开度控制，适配不同深度的炉膛结构，避免火焰直接冲刷炉壁造成局部过热损伤。
