卧式燃油燃气工业锅炉结构设计

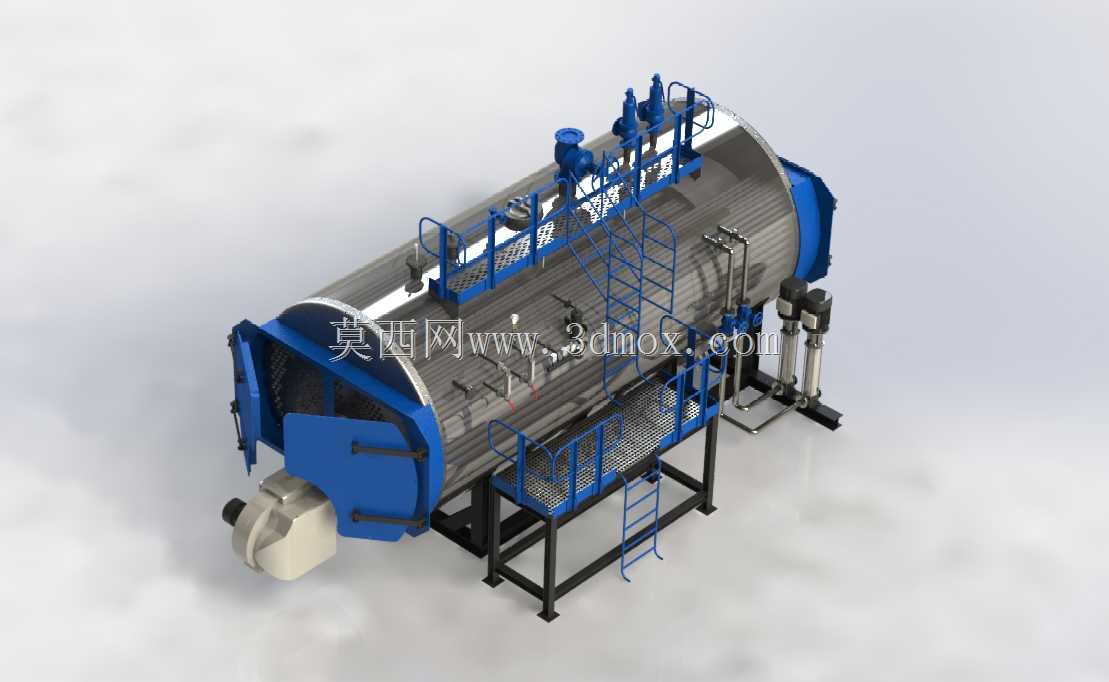

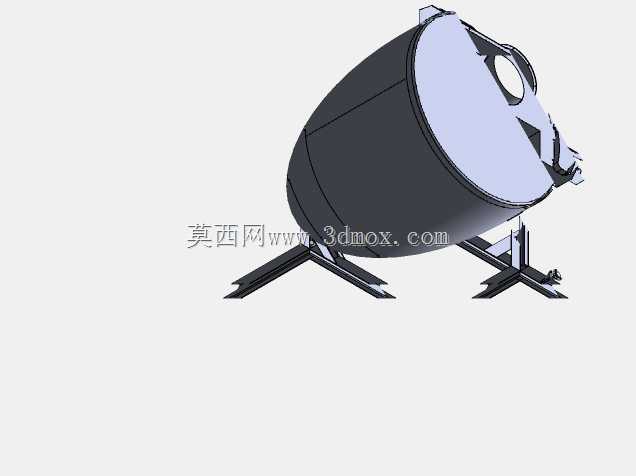

该卧式工业锅炉整体采用三回程湿背式结构布局，核心承压壳体为卧式圆筒构型，前端开设全开式检修炉门，可直接进入炉胆内部完成烟管清灰、炉衬检修作业，无需拆解外部连接管路，大幅缩短停炉维护周期。设备本体配套的蓝色涂装检修平台沿壳体轴向分段布置，平台采用花纹钢板铺设，边缘设置1.2米高双横杆防护栏，直爬梯与斜梯结合的通行结构覆盖炉顶阀门组、前炉门、侧部水位计测点三个核心操作区域，所有梯步均做防滑处理，护栏底部设置100mm高挡脚板，避免检修工具滑落。炉顶区域集中布置安全阀、主汽阀、给水阀、压力表测点等管路附件，阀门操作位均预留不小于600mm的操作空间，符合热力设备操作检修的空间规范。设备前端配套一体式燃烧机安装接口，接口采用法兰连接结构，可适配不同功率的燃油或燃气燃烧器，燃烧机与炉门采用快装结构，拆装仅需松开连接螺栓即可完成，无需额外吊装作业。设备底部采用型钢焊接一体式机架，机架设置四个可调式地脚支撑，可通过调节螺栓完成设备水平度校准，安装时需预留前端燃烧机抽出空间不小于1.5米，侧部检修通道宽度不小于1米，炉顶操作净空不小于2米，满足锅炉房设计规范的安全间距要求。侧部布置的水位计、压力变送器等检测元件均采用可视化安装设计，操作人员在巡检通道即可直接读取运行参数，无需攀爬平台。该类锅炉主要应用于工业生产供汽、集中采暖供热、工艺热水供应等场景，可输出饱和蒸汽或高温热水，适配食品加工、纺织印染、医药化工、商业综合体供暖等多个领域的用热需求。建模过程中严格遵循锅炉设计规范的结构比例，承压壳体的壁厚、烟管排布间距、炉胆回转半径均参照同吨位量产锅炉的实际参数搭建，外部走台、爬梯、护栏的尺寸完全符合人体工程学操作要求，管路接口的位置与法兰规格均匹配行业通用标准，可直接用于锅炉房布置方案校核、设备安装模拟、结构教学演示等场景，模型完整还原了设备的外部装配关系与操作维护空间，能够为设备选型、安装布局设计提供直观的三维参考。
