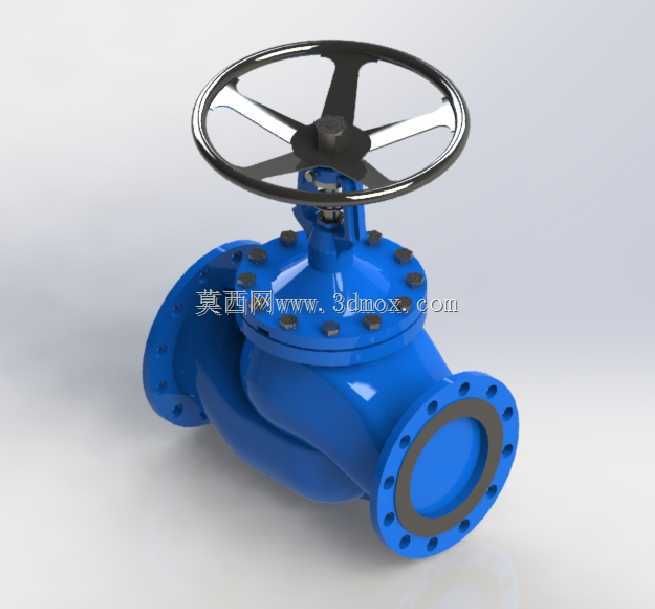

DN200法兰连接直通式截止阀结构

　　在市政供水主干网、化工介质输送管线、热电厂循环水系统这类公称通径200mm的中低压管路上，这类直通式法兰截止阀是管路截断控制的核心部件，日常承担着介质通断调节、检修段管路隔离的核心功能，和同通径的闸阀相比，它的密封面受介质冲蚀磨损更小，启闭过程中阀瓣行程更短，维修更换密封件的操作空间更充裕，适合需要频繁启闭操作的管段节点。从结构设计逻辑来看，这款截止阀采用下进上出的介质流向设计，手轮施加的扭矩通过阀杆传递给阀瓣，阀瓣沿着阀座中心线做直线升降运动，完全避开了闸阀双闸板易卡涩、密封面易被介质杂质划伤的问题；阀体采用流线型的直通式流道，相比角式截止阀能减少介质在阀腔内的转向阻力，降低管路系统的压损，同时阀体中法兰采用多螺栓均布压紧的结构，

　　搭配缠绕式垫片实现中腔密封，能适配1.6MPa及以下压力等级的水、油品、弱腐蚀性化工介质输送场景。安装边界上，这款DN200截止阀两端采用凸面法兰连接结构，法兰螺栓孔的分布尺寸、密封面外径完全匹配对应压力等级的国标法兰参数，安装时不需要额外加工过渡连接件，直接和管路法兰对齐后穿入螺栓按对角顺序拧紧即可；手轮的安装高度处于阀体中心线上方，操作时不需要额外搭设过高的操作平台，站在管廊地面就能完成启闭操作，手轮采用轮辐式结构，外圈的镀铬金属包边能提升操作时的摩擦力，即使戴防滑劳保手套操作也不会出现打滑问题，阀杆位置设置了防尘密封结构，能避免外界粉尘、水汽进入阀杆螺纹副，延长启闭操作的顺畅度。从建模细节来看，

　　整个阀体的壁厚按照公称压力对应的强度要求做了均匀过渡，阀座密封面堆焊的硬质合金层在模型上做了明确的结构区分，法兰端的密封水线、螺栓孔的倒角、阀盖与阀体连接的螺栓凸台都做了1:1的结构还原，手轮的轮辐弧度、阀杆的梯形螺纹段、填料压盖的压紧螺栓位置都和实际工业产品的结构完全一致，能直接用于管路系统的装配干涉检查、管廊布局的空间校核，也能作为阀门类产品结构设计的参考样例。在实际工程选型中，这类DN200截止阀通常安装在泵出口的调节段、换热设备的进出口管段、管网分支节点的隔离位置，安装时需要注意介质流向和阀体上标注的箭头方向一致，避免反向安装导致阀瓣长期受介质正面冲蚀，缩短密封面的使用寿命；模型中还原的阀体底部排污螺塞结构，

　　能在管路检修时排空阀腔内的残留介质，避免冬季低温环境下阀腔存水冻裂阀体，阀杆的升降行程也做了准确还原，全开状态下阀瓣不会遮挡流道截面，能保证介质通流时的压损控制在合理范围内。和对夹式蝶阀相比，这款截止阀的调节精度更高，能通过控制阀瓣的开启高度实现管路流量的线性调节，不会出现蝶阀小开度时的流场紊流、阀板振动问题，适合对流量调节稳定性有要求的工艺管段；整个模型的结构拆分完全按照实际产品的装配逻辑搭建，阀体、阀盖、阀瓣、阀杆、手轮、填料压盖、连接螺栓都做了独立的零件结构，能直接用于生成工程装配图、拆分零件加工图纸，也能导入到管路仿真软件中做阀腔内的流场分析，验证不同开度下的介质压损、流场分布情况，为管路系统的泵组选型提供数据支撑。
