汰渍洗衣液包装瓶外观结构三维建模

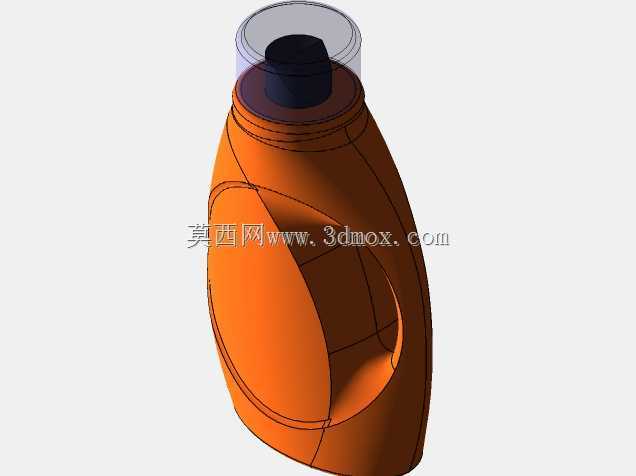

　　日常日化洗护产品的包装设计，一直是结构工程师需要兼顾实用性、人机交互与品牌辨识度的细分方向，这款洗衣液瓶的三维建模，完整还原了市售主流大容量洗护包装的全部结构细节，可直接用于包装结构验证、注塑模具开发前期的方案评审，也能作为快消品陈列场景搭建的素材使用。从实际使用场景出发，这类2kg级容量的洗衣液瓶，主要面向家庭日常衣物清洁场景，需要适配卫生间、阳台置物架的常规摆放空间，瓶身整体高度控制在260mm左右，最大宽度180mm，厚度方向控制在120mm，刚好能嵌入多数家庭洗手台下方储物柜的层板间隔，不会出现卡滞、突出层板的问题。瓶身侧面的一体化把手是整个结构设计的核心，建模时完全按照人手抓握的人机工程尺寸做了弧度处理，

　　把手内侧的镂空区域预留了足够的四指穿入空间，边缘做了R8的圆角过渡，即使用户满手沾水抓握，也不会因为棱角硌手产生不适感，同时把手与瓶身主体做了等壁厚连接，避免注塑成型时出现壁厚不均导致的缩痕、应力集中问题，装满液体后提拿时的受力点均匀分布在把手与瓶身的连接筋位，长期使用也不会出现把手断裂的情况。瓶身主体的曲面做了三段式弧度处理，底部是平整的支撑面，做了1.5mm深度的内凹设计，放置在光滑台面时不会因为底部残留水渍出现吸附打滑的问题，瓶身中段向外微扩，既提升了整体容量，也让瓶身重心落在底部支撑面的中心位置，即使不小心受到侧面轻微碰撞，也不容易倾倒；靠近瓶口的位置做了向内收窄的过渡，和瓶盖的配合面做了标准的螺纹止口结构，

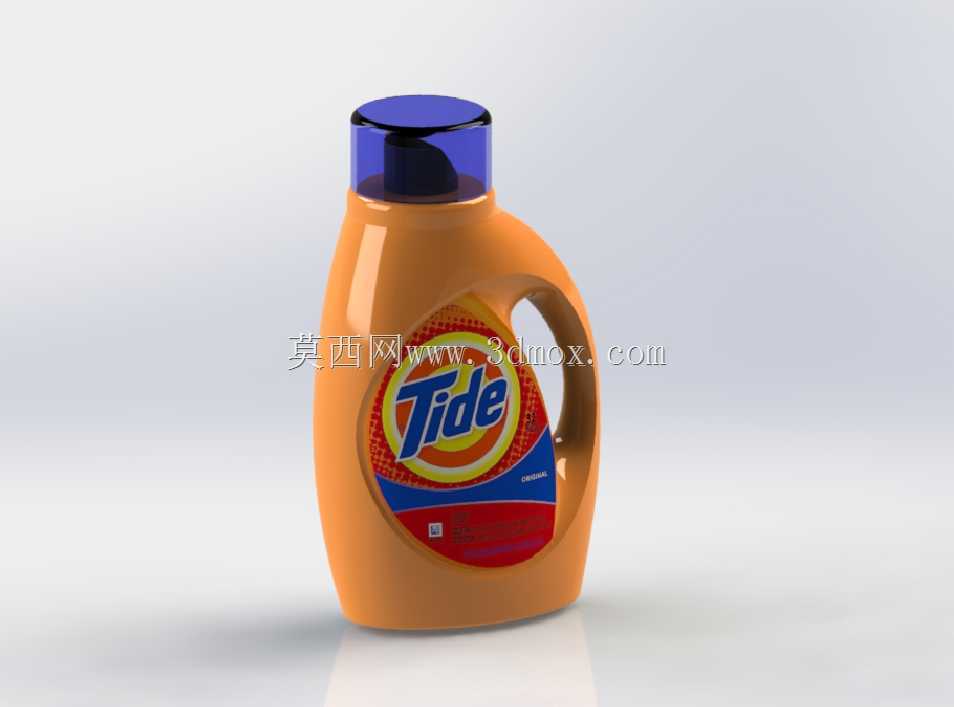

　　瓶盖采用翻盖式设计，顶部的透明蓝色封盖和内部的导流嘴做了精准的配合间隙，倾倒液体时不会出现沿瓶身流挂的问题，瓶盖内部还预留了量杯刻度的结构空间，用户可以直接用瓶盖接取定量洗衣液，不需要额外准备量取容器。建模过程中对瓶身的壁厚做了统一控制，整体壁厚保持在2mm，把手、瓶口等受力位置局部加厚到2.8mm，完全符合吹塑成型的工艺要求，不需要后续做结构调整就能直接导出用于模具开模的参考文件。瓶身正面预留了80mm*120mm的标签贴附区域，曲面弧度和标签的弯曲度完全匹配，贴标时不会出现标签起皱、边缘翘边的问题，品牌标识区域的曲面做了微凸处理，贴标后视觉上更有立体感，能提升货架陈列时的辨识度。很多工程师在做这类日化包装建模时，

　　容易忽略实际使用中的细节，比如倾倒时的液体流向、满装时的重心位置、堆叠运输时的承重能力，这款模型在搭建时就考虑到了运输堆叠的需求，瓶底的内凹结构刚好可以和下方瓶盖的凸起部分嵌合，整箱堆叠时不会出现滑移倒塌的问题，单瓶静态承重可以达到5kg以上，满足三层堆叠的物流运输要求。另外瓶身的所有外表面都做了脱模斜度处理，外表面斜度控制在1.5度，内部结构斜度控制在2度，完全适配吹塑模具的脱模要求，不会出现脱模拉伤的问题，表面的高光区域做了曲面曲率的连续处理，生产出来的瓶身表面不会出现光影扭曲的瑕疵，能更好地呈现包装的质感。对于刚接触包装结构设计的工程师来说，这款模型可以作为日化类吹塑容器的结构参考，理解人机工程尺寸在日常用品设计中的落地方式，也能掌握薄壁容器建模时的壁厚控制、曲面过渡、工艺适配的核心要点，避免设计出的结构好看但无法落地生产的问题。
