澳式拖车气路连接外螺纹接头结构

在商用车气制动系统的跨车联接场景中，拖挂车辆与主车之间的气路衔接可靠性，直接决定行车制动的响应效率与安全冗余，这类适配澳标体系的气管接头，正是承担主挂气路通断对接、密封保压的核心联接部件。不同于常规工业气动接头，这类接头需要兼顾车辆行驶过程中的振动耐受、反复插拔的耐磨性能，以及不同工况下的密封稳定性，毕竟拖挂车辆在非铺装路面行驶时，底盘部件会持续承受交变冲击载荷，接头一旦出现松脱或漏气，会直接导致制动气压不足，引发严重的行车安全隐患。

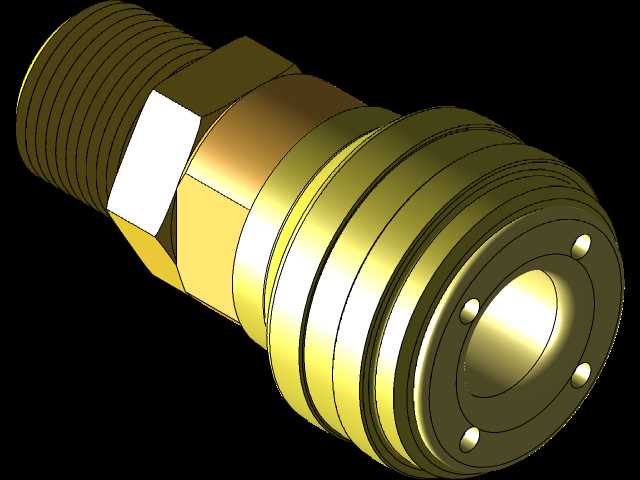

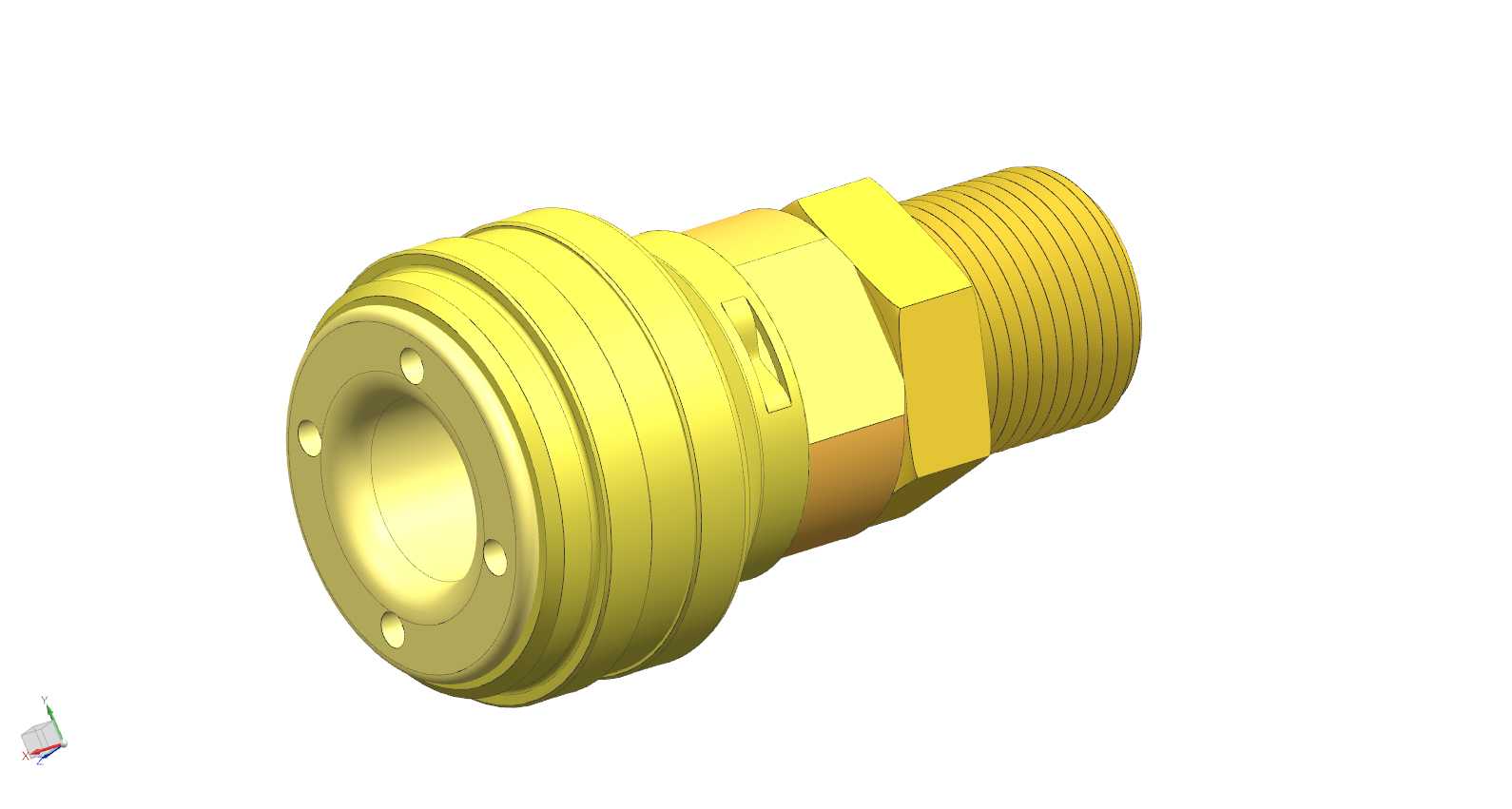

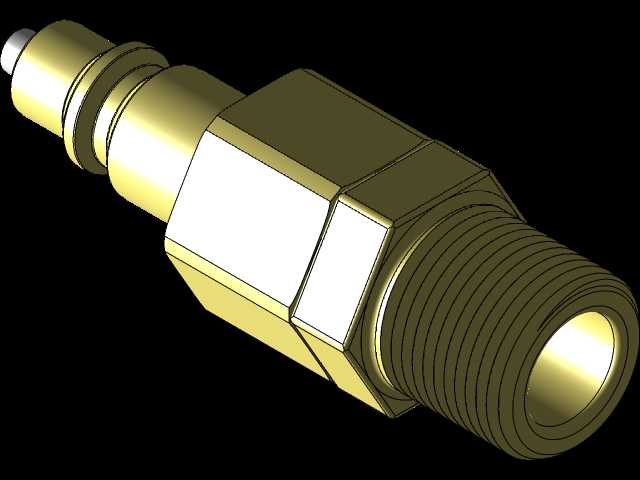

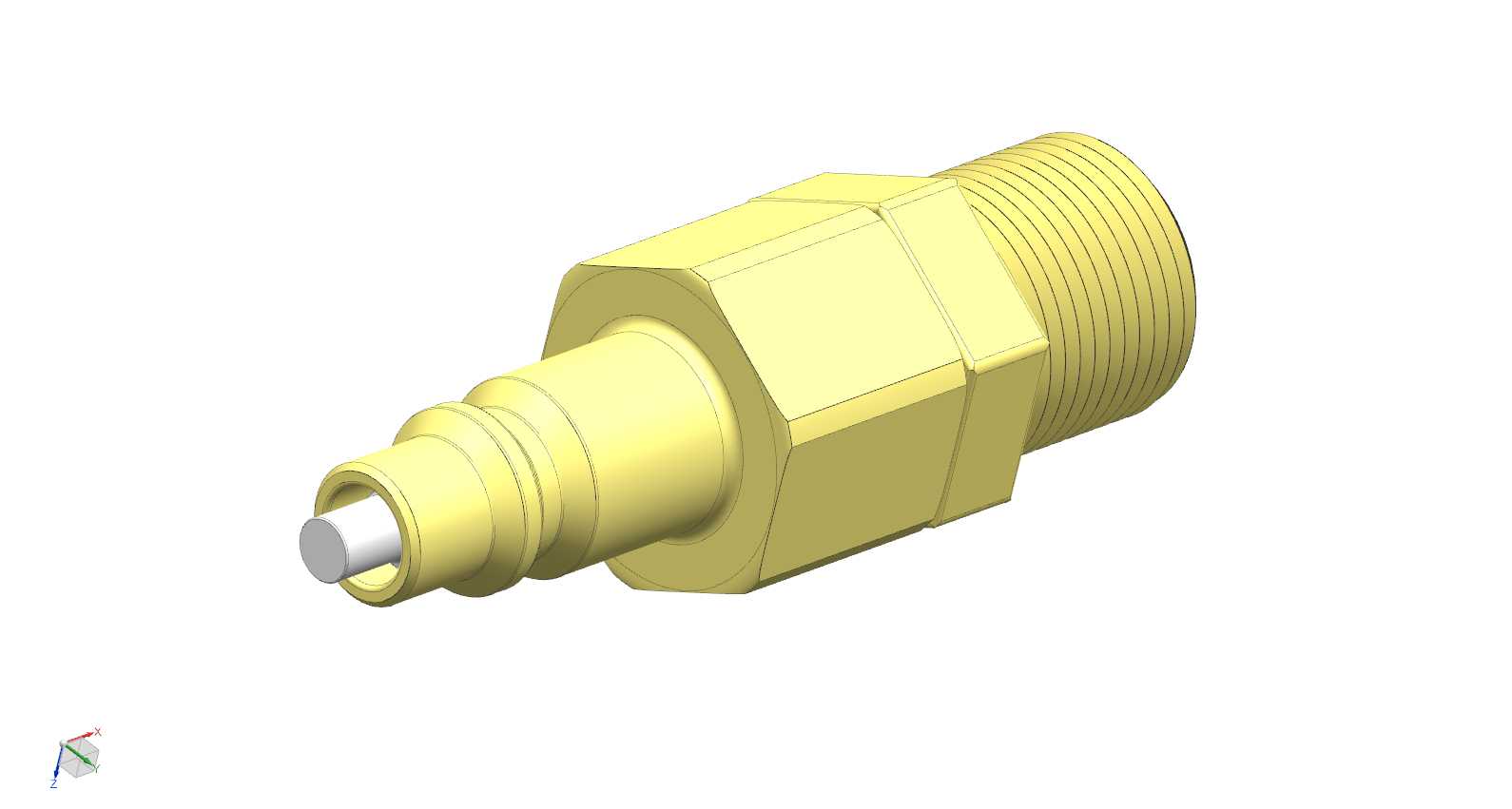

从结构设计逻辑来看，该接头采用双端差异化联接形式，一端为外螺纹结构，用于和主车或挂车端的固定气路座体刚性联接，螺纹段的长度与螺距严格遵循AS D8-1971标准要求，确保装配时能够拧入足够的啮合牙数，避免振动工况下出现螺纹退牙松脱；另一端为快插式竹节结构，搭配六角拧转受力位，装配时可以用标准开口扳手卡住六角位施加拧紧力矩，不会因为拧转力作用在薄壁管段导致部件变形。建模过程中仅还原外部装配尺寸，没有构建内部阀芯、密封件等内部构件，这是因为在做整车气路布局校核、挂接部件干涉检查时，设计人员只需要掌握接头的外部安装边界即可，内部构件的细节不会影响整体布局的校验结果。

实际选型应用时，需要重点关注接头的轴向安装长度与最大径向轮廓尺寸，六角位的对边尺寸决定了装配时扳手的操作空间需求，快插端的外径尺寸要和配套的气动软管内径匹配，外螺纹端的规格要和车端固定座的内螺纹规格完全一致，避免出现螺纹错牙导致的密封失效。这类接头除了应用在拖挂卡车的气制动回路中，也可用于部分农用牵引设备、工程拖挂机械的气路联接场景，其外露的金属结构采用黄铜材质建模，也是考虑到实际应用中黄铜具备较好的抗腐蚀性能与加工切削性能，能够适应户外复杂天气下的使用需求，不会因为长期暴露在泥水、盐雾环境中过早出现锈蚀卡滞，影响后续的插拔维护操作。在做底盘三维布置时，这类接头的安装位置要避开高温排气部件、运动干涉部件，同时要预留足够的软管弯曲半径，避免气路软管出现死折导致气路堵塞。
