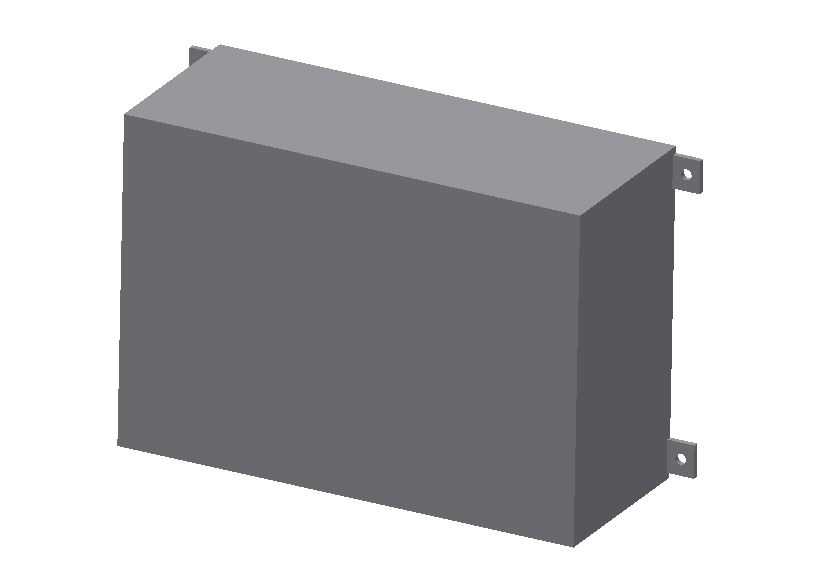

带侧装固定耳的封闭式工业接线盒

这款封闭式接线盒的设计，首先围绕工业现场布线的实际防护需求展开，整体采用方正的封闭壳体结构，壳体边角做了微小的圆弧过渡，既避免加工过程中锐边带来的装配划伤风险，也能在壳体注塑或钣金成型时减少应力集中点，提升壳体整体抗形变能力。壳体两侧伸出的带孔安装耳是设计中的关键细节，安装耳与壳体主体做了一体化的加强过渡，避免安装锁紧时耳片受力断裂，安装孔位的孔径适配常规的M4、M5规格膨胀螺栓或自攻螺丝，安装时可直接通过侧耳将盒体固定在设备机架、墙面、走线槽旁的安装面上，不需要额外制作转接支架，能大幅缩短现场布线的施工周期。

从实际应用场景来看，这类接线盒可覆盖工业设备内部线路转接、厂区户外布线节点防护、低压配电回路分线、传感器线路汇总等多个场景，壳体的封闭结构能阻挡日常生产中的粉尘、切削液飞溅、潮气侵入盒体内部，避免内部接线端子出现短路、氧化锈蚀等问题，保障线路连接的长期稳定性。设计过程中特意将盒体内部预留了充足的容线空间，可容纳多组接线端子并排安装，同时预留了线缆进出的敲落孔位置，施工人员可根据实际进线方向，敲落对应位置的孔位安装防水接头，不需要额外在盒体上开孔，适配不同方向的走线需求。

在安装边界的考量上，盒体的整体厚度控制在合理范围，安装后突出安装面的尺寸较小，不会与周边的设备部件、走线架产生干涉，安装耳的位置设置在盒体侧面靠上下两端的位置，固定后盒体的受力点分布均匀，即使长期受设备振动影响，也不会出现盒体松动脱落的问题。盒体的合缝位置做了阶梯式的止口设计，合盖后上下盖的贴合面形成弯折的密封路径，即使不额外加装密封胶条，也能阻挡大部分飞溅的液体和粉尘进入，若应用在户外或高湿度、多粉尘的场景，也可在止口位置加装发泡密封胶条，进一步提升防护等级，满足更严苛的使用环境要求。

不同于外露式的接线端子排，这种封闭式的接线盒能将所有带电的接线节点完全封闭在壳体内部，避免生产过程中人员误触带电部件造成安全事故，同时也能防止外部的金属碎屑、线材头等杂物掉落到接线端子上造成短路故障。盒体的壁厚设计兼顾了结构强度和材料成本，常规受力情况下不会出现凹陷变形，同时整体重量较轻，单人即可完成安装作业，不需要额外的吊装或多人配合。在进行三维建模时，安装耳的孔位、盒体内部的容腔尺寸、止口的配合公差都做了精准的参数化设定，可直接根据实际使用需求调整盒体的长宽高尺寸，衍生出不同容量的规格，适配不同线径、不同数量的线路转接需求，不需要重新进行整体结构的设计，能大幅缩短同系列产品的开发周期。
