管道装配实操训练用螺纹对接练习件

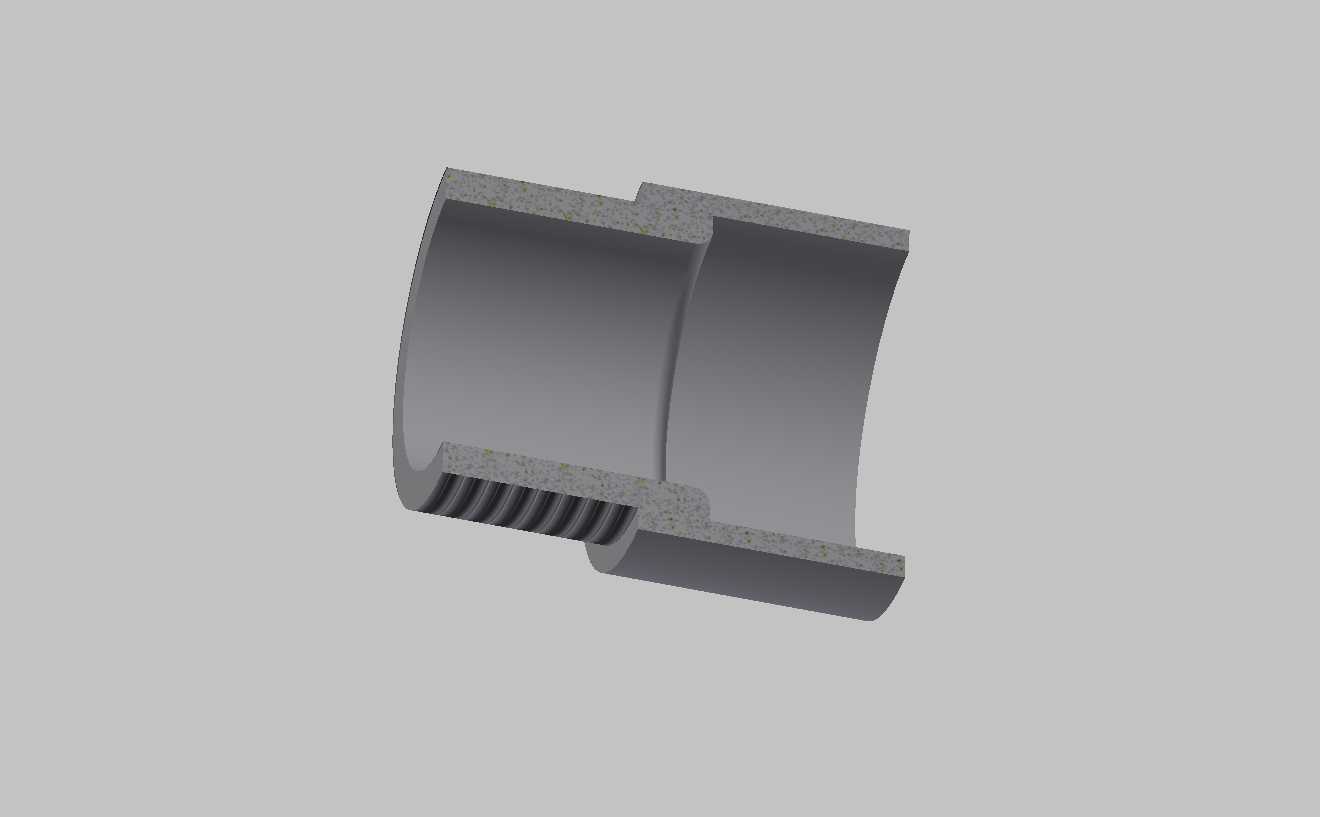

在管道安装作业的岗前实操训练环节，新入行的装配人员往往难以快速掌握螺纹配合的切入角度、拧紧力矩控制以及管段插入深度的把控要点，直接在正式工程管材上练习不仅耗材成本高，也容易因操作失误造成管件报废、螺纹滑牙等问题，这款训练配件正是针对这类实操培训场景设计的专用练习构件。从结构设计来看，构件采用半剖式的外形结构，一侧加工有标准内螺纹段，另一侧为光面承插结构，中间设置有限位挡边，这种半开放的结构形式能让培训讲师和学员直观观察到螺纹啮合的全过程，清晰看到每一圈螺纹的咬合状态，以及管段插入承口后的位置关系，无需拆解就能判断操作是否符合规范，相比全封闭的普通管件，教学演示的直观性提升十分明显。设计时特意在螺纹段与承插段之间预留了1/4英寸的调整余量，这个尺寸是结合现场施工中常见的切割误差、螺纹加工余量综合确定的，学员在练习时可以反复尝试不同的拧入深度，感受紧密配合状态下的力矩变化，找到螺纹刚完全啮合、密封面刚好贴合的临界点，避免实际作业中出现拧入过浅导致密封失效、拧入过深造成螺纹胀裂的问题。构件的外形尺寸适配常规1英寸管径的训练场景，整体轴向长度控制在120mm以内，最大外径不超过50mm，握持和操作都比较顺手，不需要额外的夹持工具就能手持练习，也可以固定在普通台虎钳上开展多角度的装配训练，安装边界没有特殊要求，普通的实训工作台就能满足使用条件。材质设计上适配低成本3D打印制作，壁厚设置为3mm，既保证反复拆装练习时不会因为受力出现开裂，也能控制打印耗材的用量，单个构件的打印成本极低，即便学员操作失误造成螺纹损坏，也可以快速重新制作替换，不会像金属管件那样造成过高的实训耗材成本。除了基础的螺纹装配练习，这个构件还可以用来训练学员的管段切割长度把控能力，学员可以先对配套的练习管段进行切割，再尝试与该构件对接，通过观察管段端面与内部挡边的贴合情况，判断自己切割的管段长度是否符合装配要求，反复练习形成肌肉记忆后，再到正式施工现场操作就能大幅降低失误率，减少工程材料的浪费。
