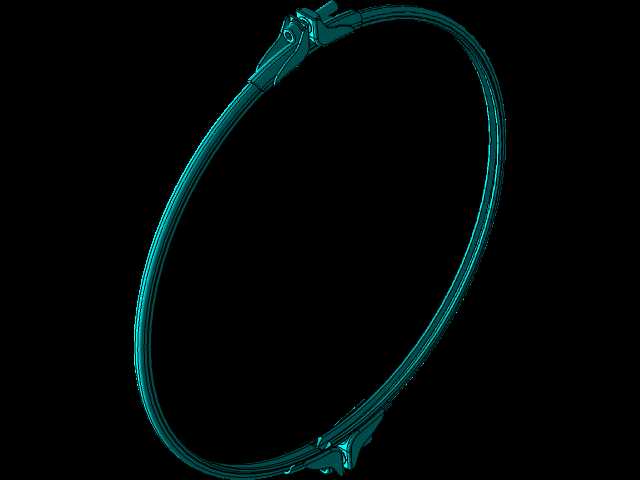

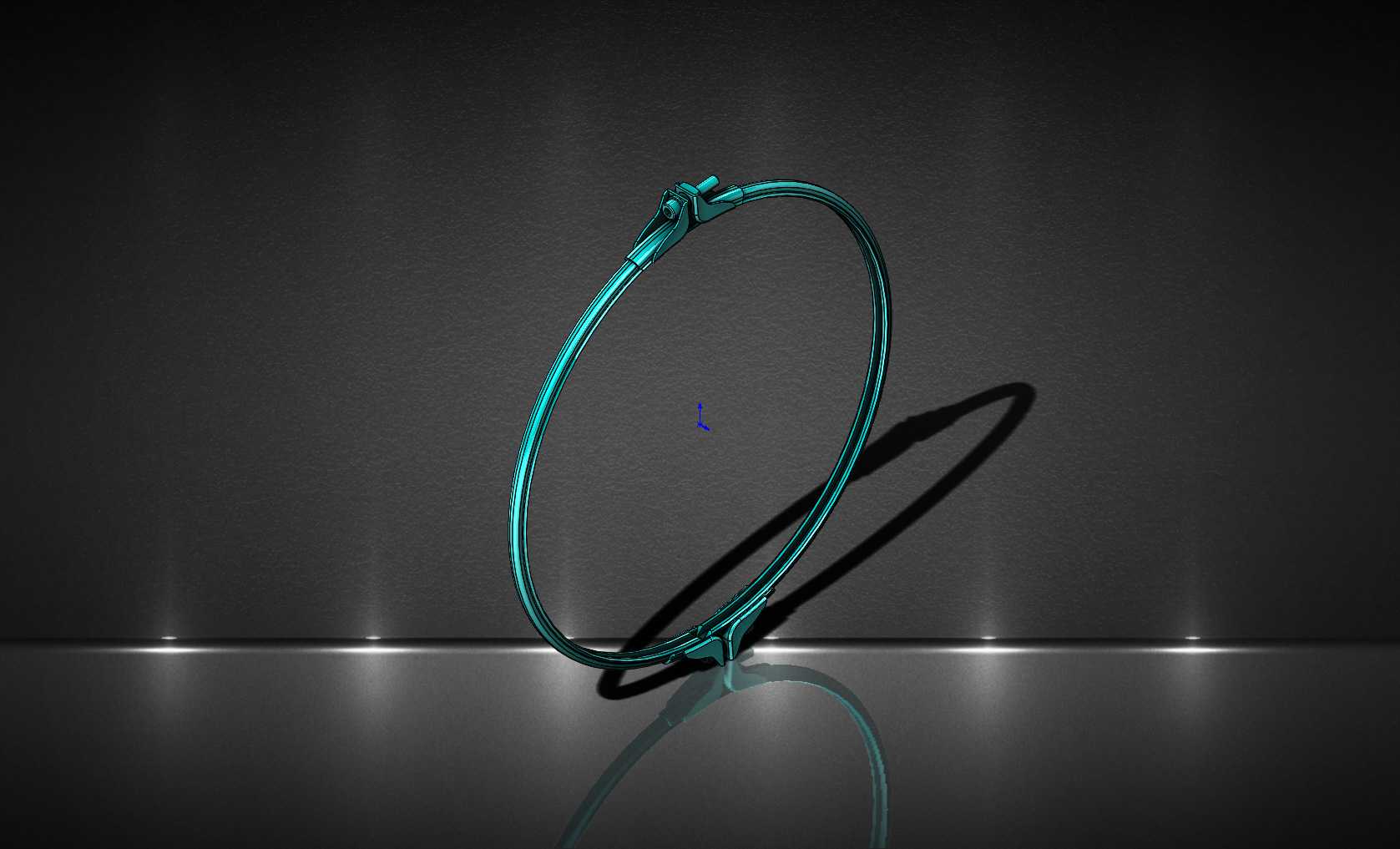

快开式环形雅各布拉环紧固结构

这款环形快开拉环结构，常被应用在需要频繁拆装的管路对接、滤筒端盖锁紧、小型罐体快开舱门的连接场景中，替代传统螺栓紧固的繁琐操作，在食品加工管路、小型实验设备、车用进气系统连接、户外便携装备的紧固环节都能见到同类结构的应用。从结构设计逻辑来看，整体采用闭合环形带身作为主体承力结构，带身截面做了等宽等厚的圆弧过渡，避免应力集中在弯折区域，两端的铰接锁紧座分别承担锁止与铰接功能，其中一端的拉环式扳扣采用杠杆省力结构，扳动拉环时可通过偏心轴的行程差实现带身的张紧与松脱，无需额外工具即可完成锁紧与解锁操作，单人操作耗时不超过两秒，适配需要快速开合的检修、换料场景。设计过程中优先考虑了安装边界的适配性，环形结构的内径尺寸可根据被紧固对象的外径做适配调整，带身的张紧行程预留了3到5毫米的调节余量，可补偿被连接件的尺寸公差、密封件压缩量带来的尺寸差，避免出现锁不紧或者过盈量太大无法扣合的问题。铰接位置的销轴采用间隙配合设计，既保证扳动时的转动顺畅，又控制了径向窜动量，避免长期使用后出现松旷导致锁紧力下降。扳扣的拉环做了贴合手指的圆弧弯折，操作时不会出现硌手的问题，同时拉环在锁止状态下会贴合在环形带身的外侧，不会突出结构本体占用额外安装空间，适配安装空间局促的紧凑设备布局。从受力角度分析，锁紧状态下的张紧力会均匀分布在整个环形带身上，不会出现局部应力过大压损被连接件表面的问题，针对薄壁管件、塑料壳体这类低刚度被连接件，可在带身内侧增加薄橡胶垫提升摩擦力，同时避免硬接触划伤工件表面。这类结构相比传统的喉箍，锁紧力更大、重复定位精度更高，多次拆装后锁紧力衰减量极小，适合需要定期维护、频繁开合的连接部位，在做三维建模时，需要重点校核偏心轴的偏心距、扳扣的转动行程、带身的最小弯曲半径这几个核心参数，保证扳扣在锁止位置时能形成可靠的自锁，不会因为设备运行的振动出现自行松脱的问题，同时解锁时的扳动力控制在单人单手可操作的范围内，避免操作力过大影响使用体验。
