工业燃烧系统配套燃烧装置结构设计

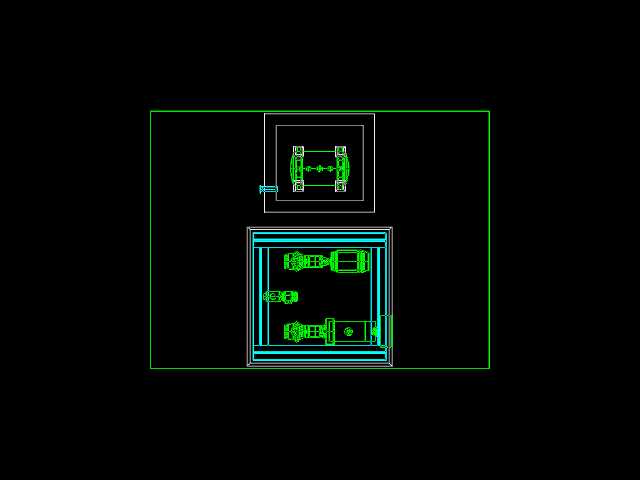

这套燃烧装置的三维结构设计，核心面向工业热能场景的配套需求，常见应用在中小型工业加热炉、热处理工位、废气焚烧处理单元以及小型供热锅炉的燃烧段，作为燃料与空气混合输出稳定燃烧焰的核心执行部件，直接决定热能输出的稳定性与燃烧充分性。从实际工程落地的角度看，设计时首先要匹配安装腔体的边界尺寸，图中呈现的布局结构，将多组燃烧喷头沿安装框架分层排布，外层设置的定位框体完全适配常规工业炉壁的预留安装开口，安装时可直接通过框体上的预留孔位完成与炉体壁面的螺栓固定，不需要额外做安装位的二次改造，能大幅缩短现场安装的调整周期。功能特性上，这套结构将燃料输送通道、空气导流通道与点火端集成在同一组安装模组内，每组燃烧喷头的位置都经过排布校准，保证喷出的燃气与预混空气能在炉膛内形成均匀的火焰覆盖区，避免出现局部温度过高或者燃烧死角的问题；分层排布的结构也可以根据实际热功率需求，灵活控制不同层喷头的启停，适配不同工况下的热负荷调节需求，不需要整体更换燃烧单元。设计思路上没有采用复杂的集成式一体结构，而是将每个燃烧喷头做成可单独拆卸的模组单元，日常维护时不需要拆解整个燃烧框架，只需要针对出现积碳或者磨损的单个喷头进行更换，能有效降低后期运维的成本与停机时间；外层的安装框架做了加强筋结构处理，能承受炉膛长期高温传导带来的热形变应力，避免框架受热变形导致喷头位置偏移，影响燃烧火焰的形态。在安装边界的考量上，整个装置的外轮廓尺寸严格匹配常规工业炉的标准安装开口尺寸，外接燃料管路与空气管路的接口都设置在框架的同侧，方便现场管路的排布连接，不会与炉体周边的其他配套构件产生空间干涉；同时结构上预留了火焰检测探头的安装位，可直接配套常规的离子探针或者紫外火焰检测装置，实现燃烧状态的实时监测，满足工业设备的安全运行要求。从结构细节来看，每个喷头的出口端都设置了旋流导流结构，能让喷出的混合气形成稳定的旋流形态，提升燃气与空气的混合均匀度，保证燃烧更充分，降低不完全燃烧带来的污染物排放，也能减少喷头出口处的积碳生成，延长部件的连续运行周期。
