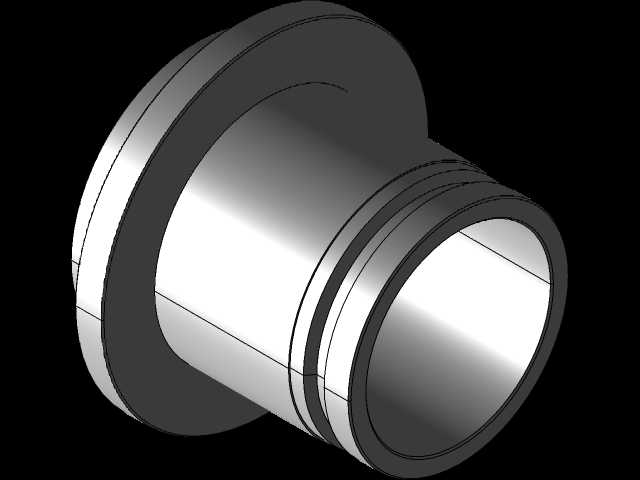

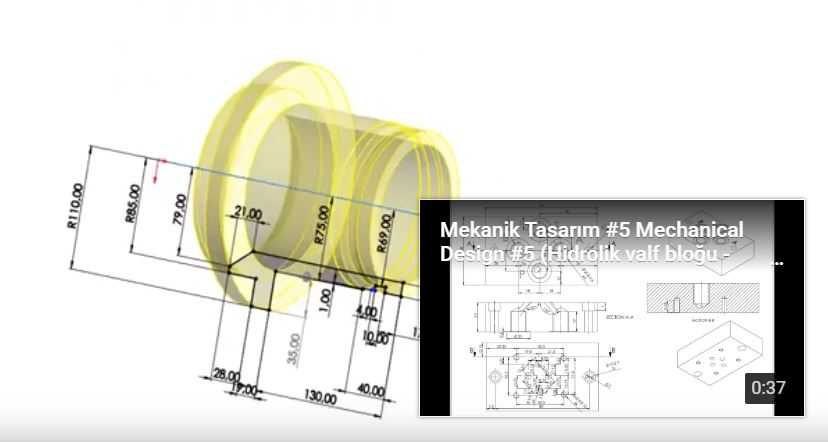

这类带法兰端的衬套式轴承零件,多用于重载工况下的旋转轴支撑场景,常见于矿山输送设备、冶金轧机辅助辊组、重型工程机械的铰接点位,核心作用是为旋转轴提供径向支撑的同时,依靠一端的法兰结构完成轴向定位,省去额外的轴端挡圈或定位套安装步骤,压缩装配环节的零件数量与工时。从结构设计逻辑来看,零件主体为空心回转筒体,一端延伸出直径更大的法兰凸缘,筒体外侧靠近法兰的位置预留了多道环形槽,这些槽道并非用于安装密封件,而是为硬填充焊工序预留的焊料填充空间——进口表面经过焊接处理后,表层会形成硬度更高的耐磨合金层,直接抵消轴件转动过程中带入的硬质磨粒磨损,避免基体材料直接被磨损失效,相比整体采用耐磨合金钢材加工的零件,这种基体用普通结构钢、工作面堆焊耐磨层的设计,能在保证使用寿命的前提下大幅降低材料成本。设计过程中需要重点管控几个尺寸边界:首先是法兰端的外径与厚度,这部分直接和设备的安装基座端面贴合,外径要匹配基座上的沉孔尺寸,厚度需要满足轴向定位的强度要求,避免受轴向窜动冲击力时发生变形;其次是筒体内孔的尺寸公差与圆柱度,内孔是和旋转轴直接配合的工作面,公差等级通常选IT7级,圆柱度误差控制在孔径的千分之一以内,保证轴转动时不会出现卡滞或偏磨;筒体部分的外径需要和基座上的安装孔保持过渡配合,既不能过松导致装配后整体晃动,也不能过紧造成压装时筒体变形。外侧的环形槽深度与宽度需要匹配堆焊工艺参数,槽深过浅会导致耐磨焊层厚度不足,使用中很快被磨穿露出基体,槽深过深则会增加焊料填充量,提升加工成本同时带来焊接变形风险。实际应用中,这类轴承零件不需要额外加装滚动体,属于滑动轴承范畴,依靠配合面之间的油膜或自润滑涂层降低摩擦,适合低速重载、存在冲击载荷的工况,相比滚动轴承抗冲击能力更强,对安装同轴度误差的容忍度更高,在一些维护不便的井下设备、港口起重设备的铰接点位应用十分广泛。建模过程中需要注意回转体特征的同轴度约束,法兰端面与筒体轴线的垂直度需要严格控制,否则安装后会出现轴端偏摆,加速配合面的磨损;堆焊区域的特征需要单独做出标识,方便后续加工工序识别焊接区域,避免在非焊接区域误堆焊造成尺寸超差。
