六英寸法兰式金属波纹膨胀节结构设计

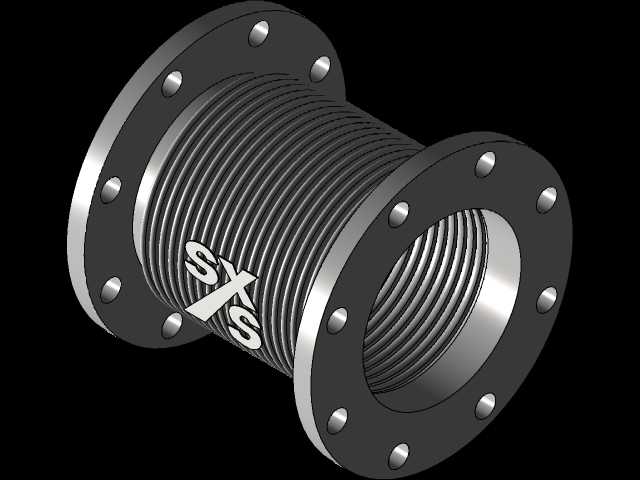

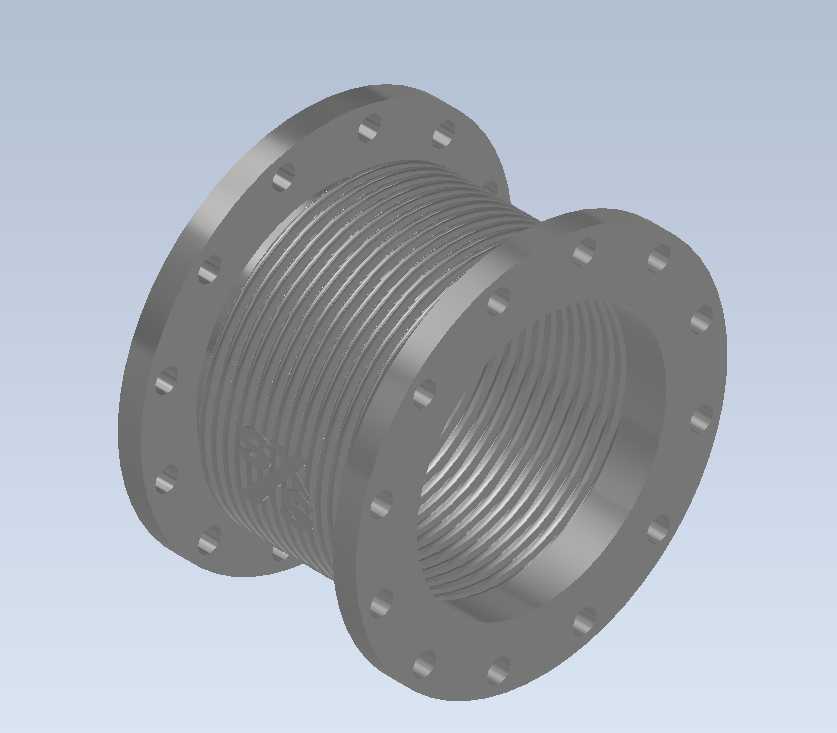

在工业管路系统设计中，热胀冷缩带来的位移应力是管路设计必须规避的核心风险点，六英寸法兰式金属波纹膨胀节正是针对这一工程痛点开发的管路补偿元件，广泛应用于化工、市政供热、船舶动力、暖通空调等存在温度交变、安装错位的管路场景中。这类膨胀节的核心功能是吸收管路因温度变化产生的轴向、横向与角向位移，同时补偿安装过程中产生的对接偏差，避免管路焊缝、法兰接口因应力集中出现开裂泄漏，也能在一定程度上衰减管路内流体脉动带来的振动传递，保护管路上串联的泵、阀等精密设备。从结构设计来看，该膨胀节采用两端带螺栓孔的平法兰作为连接接口，法兰端面的密封面平整度、螺栓孔的节圆直径公差都严格匹配六英寸公称通径管路的法兰连接标准，安装时无需额外加工适配接口，可直接与同规格管路法兰通过螺栓紧固对接，密封垫片可根据输送介质特性选配金属缠绕垫或橡胶垫，满足不同压力等级的密封要求。中间的柔性段采用多层薄壁金属波纹管叠合结构，波峰波谷的圆弧过渡设计既保证了足够的位移补偿量，又避免了应力集中导致的波纹管疲劳开裂，波纹管的壁厚经过反复校核，在满足柔性变形需求的同时，兼顾管路工作压力下的结构强度，不会在承压状态下出现鼓包或失稳。设计过程中优先考虑了安装边界的适配性，整体轴向长度控制在常规管路安装预留的补偿段空间范围内，法兰外径、螺栓孔数量与孔径完全适配对应压力等级的标准法兰，现场安装时无需调整原有管路的排布走向，可直接替换同规格的刚性管段完成装配。不同于小口径螺纹连接的膨胀节，六英寸规格的法兰式膨胀节主要适配中大通径的主干管路，这类管路通常输送流量大、温度波动范围宽，对补偿元件的可靠性要求更高，因此在波纹管两端与法兰的连接位置采用了满焊结构，焊接位置做了圆滑过渡处理，减少焊接应力残留，提升长期运行的结构稳定性。在实际选型应用中，设计人员可根据管路的最大位移量、工作压力、介质腐蚀特性匹配对应的波纹管材质与法兰材质，该三维结构完整还原了产品的各部分尺寸细节，包括法兰螺栓孔的分布位置、波纹管的波距波高、整体同轴度公差，可直接用于管路排布的干涉检查、安装模拟，也可作为同类型产品改型设计的基础参考，帮助结构设计人员快速完成管路补偿段的方案设计，减少重复建模的工作量，提前预判安装过程中可能出现的空间干涉问题。
