变径短型KG管道适配器结构设计

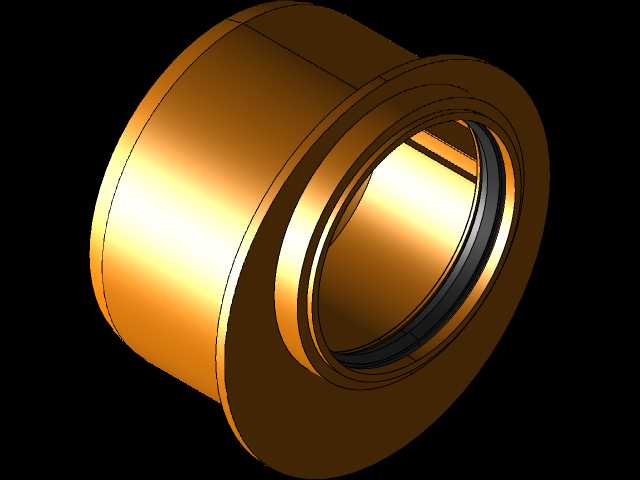

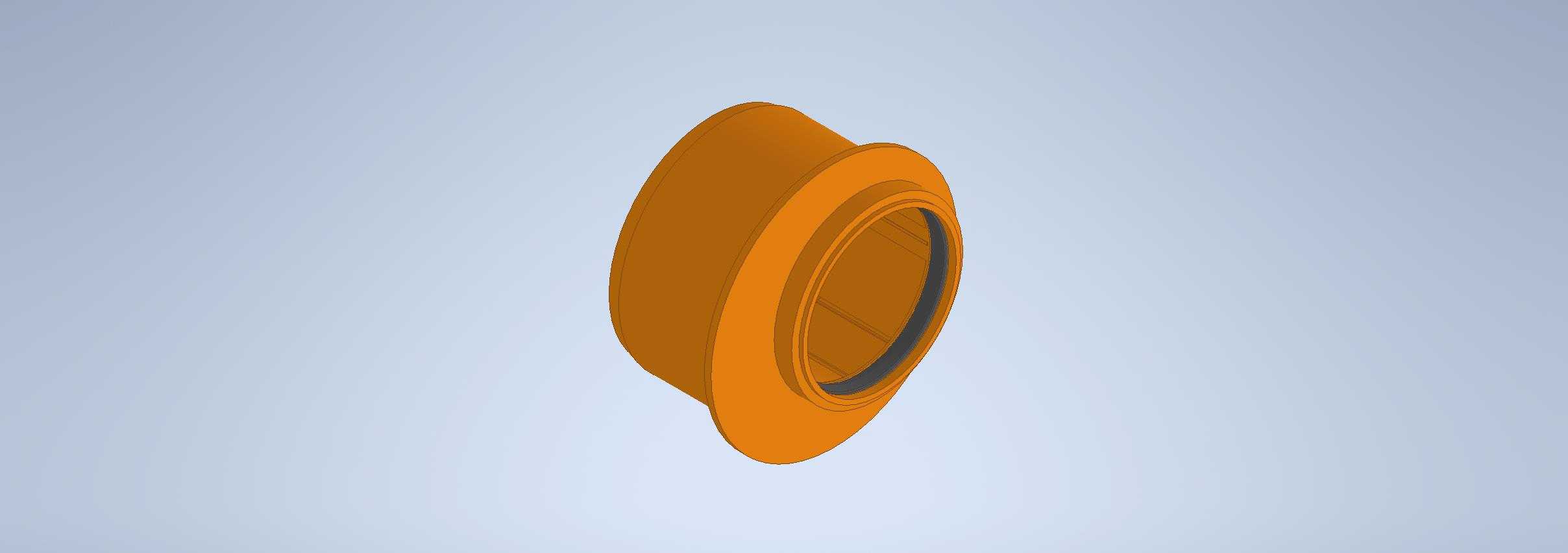

在民用给排水、市政管网改造、工业流体输送管路的布设作业中，不同公称通径管道的对接是极为常见的施工场景，这款短型变径适配器正是为解决DN160与DN110两种规格管道的同轴衔接需求开发的专用管件。不同于常规长型异径接头占用较长管路安装空间的问题，这款短款结构将整体轴向长度压缩至适配安装的最小边界，在空间局促的管井、设备旁侧管路接驳、老旧管网局部改造等场景下，能够大幅降低管路布设的空间占用，避免为适配接头长度额外调整管线走向，减少施工中的管材裁切与弯头增设成本。从结构设计逻辑来看，该适配器采用一端大径法兰式承口、一端小径直插承口的结构形式，大端带外延凸缘结构，安装时可贴合管道端面或配套密封垫圈，实现轴向定位与端面密封，避免接头受管路内压冲击出现轴向窜动脱出；两端承口内部均预留了密封件安装槽位，可适配橡胶密封圈实现承插式静密封，无需额外焊接或法兰螺栓紧固即可满足常规低压流体输送的密封要求，安装工序简单，普通管工作业即可完成对接，大幅提升现场施工效率。外形上整体采用同轴回转体结构，大端到小端的过渡段采用平滑圆弧锥面过渡，而非直角台阶结构，这种设计一方面能够降低流体流经变径位置时的局部阻力，减少管路内的压损与湍流产生，避免杂质在变径台阶处沉积堵塞管路；另一方面也能优化接头注塑或机加工过程中的应力分布，避免直角位置出现应力集中，提升接头长期承受管路内压与外部荷载的结构强度，降低长期使用过程中开裂渗漏的风险。安装边界方面，大端外径与DN160管道承口尺寸匹配，小端外径与DN110管道内径适配，安装时仅需将两端分别插入对应规格管道，确认密封圈就位到位即可完成连接，无需额外定制配套转接件，可直接适配现有国标规格的塑料给排水管材，在建筑室内排水立管变径、室外雨水管接驳、工业循环水支路分流等场景下均能稳定适用。结构建模过程中严格遵循管路配件的同轴度公差要求，两端承口的同轴度误差控制在管路安装允许的公差范围内，避免安装后出现管路偏斜，导致密封面受力不均出现渗漏；承口内壁的粗糙度也按照密封配合要求做了对应设计，保证密封圈压缩后能够完全填充配合间隙，实现可靠密封。
