DN160规格15度倾角KG系列弯管结构

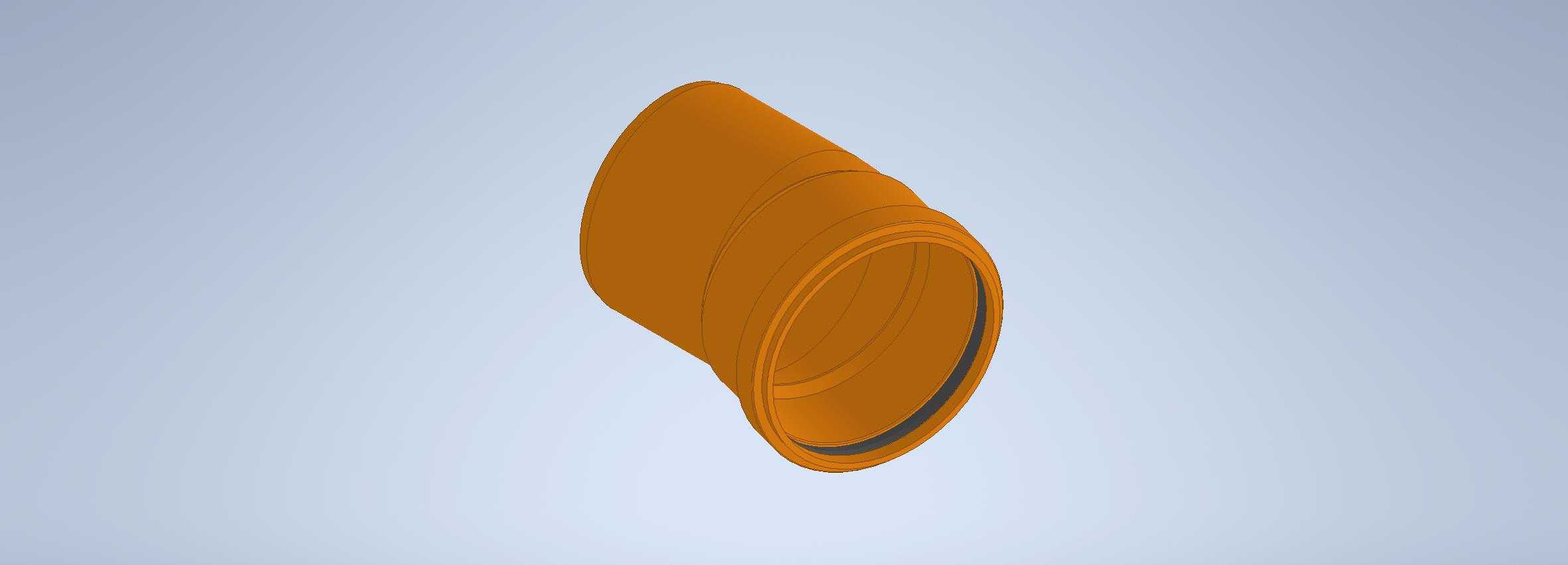

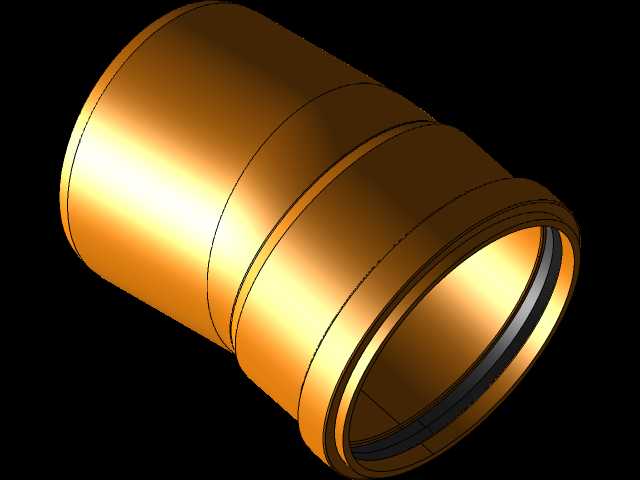

在市政给排水、建筑室内排污、化工介质输送等管路布设场景中，小角度转向的管路衔接一直是管线布设时的常见需求，15度倾角的弯管主要用于管线需要微调走向、规避现场结构障碍的工况，相比大角度弯管，它对管路整体流阻的影响更小，能在不改变管线大致走向的前提下，完成小幅度的方向偏移，避免强行掰正管材带来的接口应力集中问题。这款DN160规格的弯管，公称通径匹配常规160mm外径的塑料管材，接口采用承插式结构设计，安装时直接将管材插入承口即可完成衔接，配合密封圈使用能达到可靠的密封效果，不需要额外焊接或者法兰固定，大幅降低现场施工的操作难度，也减少了后期维护时的拆装成本。从结构设计来看，弯管的转弯段做了等曲率圆弧过渡，内壁光滑无凸起，介质流经时不会产生明显的涡流区，能有效降低输送过程中的压力损失，也不容易在转弯位置积存杂物，减少管路堵塞的概率。弯管的壁厚沿整个流道保持均匀一致，转弯位置没有做额外的加厚突兀结构，既保证了承压能力，也不会因为局部壁厚差异导致注塑成型时出现缩痕、内应力集中的问题，长期使用过程中不容易出现应力开裂的情况。安装边界上，这款弯管的两端承口轴线夹角为15度，两端承口的深度匹配同规格管材的标准插入深度，布设管线时可以提前根据现场的偏移量计算安装位置，不需要额外裁切管材调整长度，两端接口的同轴度公差控制在常规管路安装允许范围内，和同系列的管材、直接、三通等配件可以通用互换，不需要单独定制适配配件。在实际工程应用中，这类小角度弯管常被用在室外埋地排水管线遇到地下管线交叉、建筑墙体边角避让、室内立管与横管的小角度衔接等场景，相比使用两个45度弯管拼接来实现小角度转向，单个15度弯管的接口数量更少，渗漏风险点也随之减少，同时整体占用的安装空间更小，在管线排布密集的管井、吊顶内等狭小空间里有更好的适配性。建模过程中，重点还原了承口内部的密封槽结构、外壁的加强筋过渡细节，转弯段的曲率半径符合流体输送管件的设计规范，整体结构和实际量产的工业产品完全一致，能直接用于管线布设的三维装配模拟、施工方案的碰撞检查，也可以作为管件族库的标准件调用，在做管线综合排布时直接导入装配体，就能准确模拟出管线转向后的实际位置，提前预判安装时可能出现的空间冲突问题。
