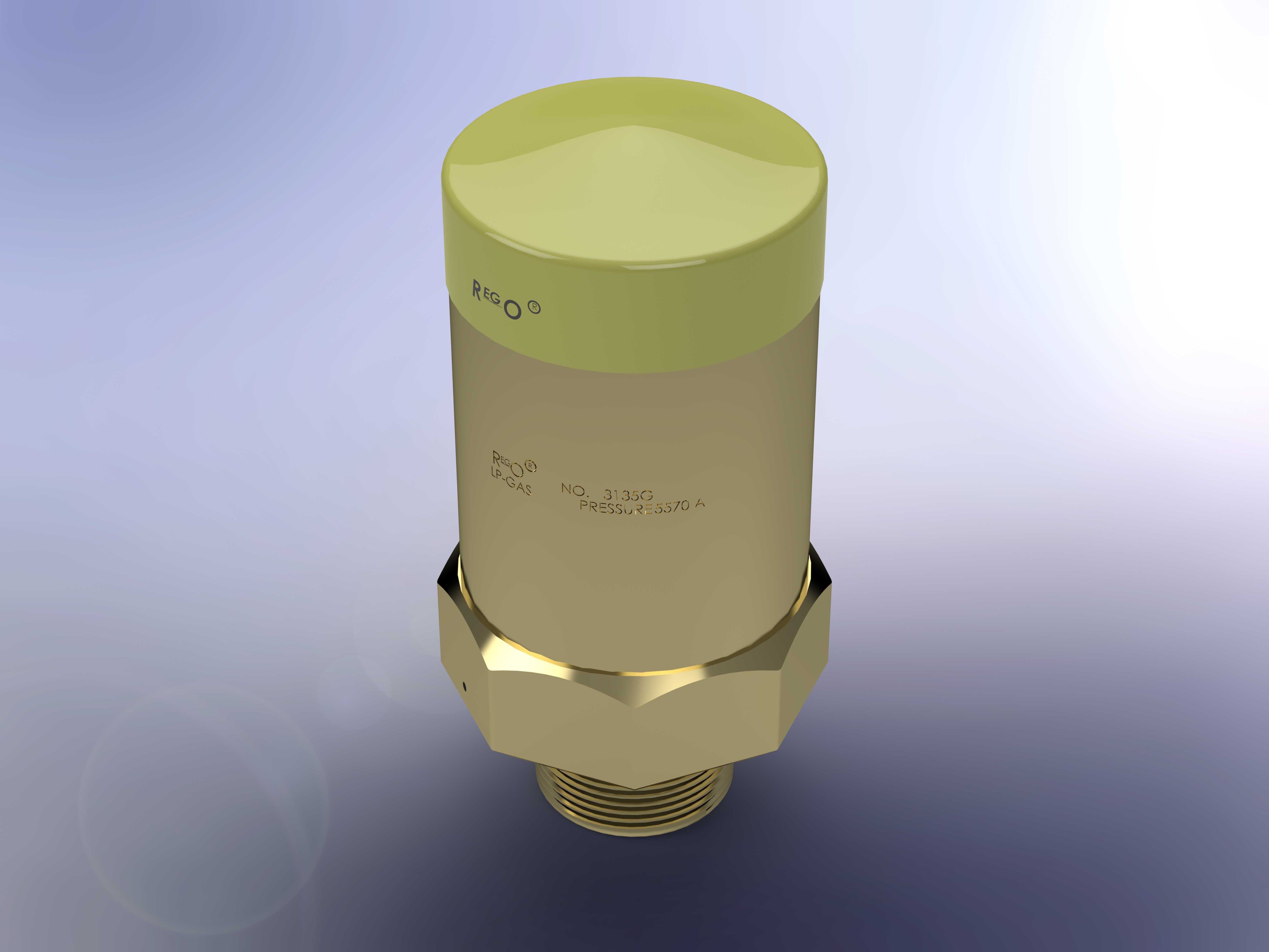

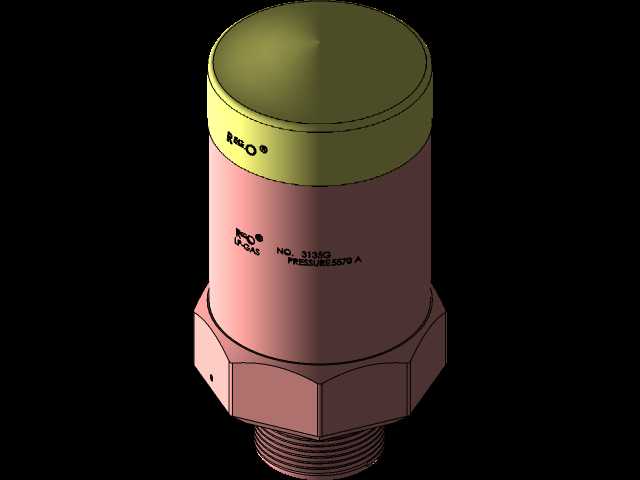

雷戈3135G小型安全泄压阀结构设计

这款泄压类阀件的设计，首先锚定了多场景的承压设备防护需求，既适配ASME规范范畴内的地上、地下固定式压力容器，也能覆盖散装物料储运装置、撬装集成罐组的超压泄放场景，同时可兼容DOT标准气瓶的一次或二次超压防护，也可作为小型液压回路的静液压过载泄放元件使用。从结构布局来看，阀件整体采用直动式泄压结构，下部为外螺纹连接端，配套六角锁紧螺母结构，安装时可通过标准扳手完成拧紧作业，无需额外定制工装，螺纹规格适配常规工业管路的小通径连接需求，安装后整体轴向高度紧凑，不会在容器外壁形成过大的外伸尺寸，能降低储运、安装过程中受外力磕碰的概率。考虑到阀件的工作部件全部位于容器连接接口的外侧，设计时特意将顶部阀帽做了加厚圆弧过渡处理，阀帽与阀体主体采用压合密封结构，既可以隔绝外部粉尘、水汽对内部弹簧、密封副的侵蚀，也能在受到意外撞击时分散冲击力，避免内部整定弹簧的预紧力发生偏移，保障泄放压力的稳定性。建模过程中，对阀体中部的标识刻印区域做了细节还原，六角螺母的对边尺寸、螺纹段的有效啮合长度都参照实物的安装边界做了参数化设定，确保模型导入装配环境后，不会和周边的管路支架、护罩结构发生干涉。阀件的密封副采用软密封搭配金属限位的结构，正常工况下依靠弹簧预紧力推动密封件压紧阀座，实现接口处的零泄漏，当容器内部压力超过整定值时，介质压力克服弹簧力推动阀芯上移，介质从阀帽与阀体配合处的预留泄放间隙排出，待压力回落至回座压力区间后，阀芯自动复位重新密封。在撬装罐组的应用场景中，这类小通径安全阀通常安装在罐顶的气相空间接口处，因为撬装设备经常需要转场运输，阀件的紧凑外形和抗磕碰结构能减少运输途中的损坏概率，不需要额外加装独立的防护支架；在液化气、丙烷这类介质的储运场景中，阀件的金属本体材质适配烃类介质的相容性要求，不会因为长期接触介质出现密封溶胀、阀体腐蚀的问题。建模时对各部件的装配间隙做了还原，比如阀芯与阀体导向段的配合间隙、弹簧的并紧高度与工作行程的对应关系，都按照实际产品的工程参数做了设定，方便设计人员直接调用模型完成管路系统的整体布局校验，也可以基于该模型做适配不同整定压力的弹簧参数改型设计。
