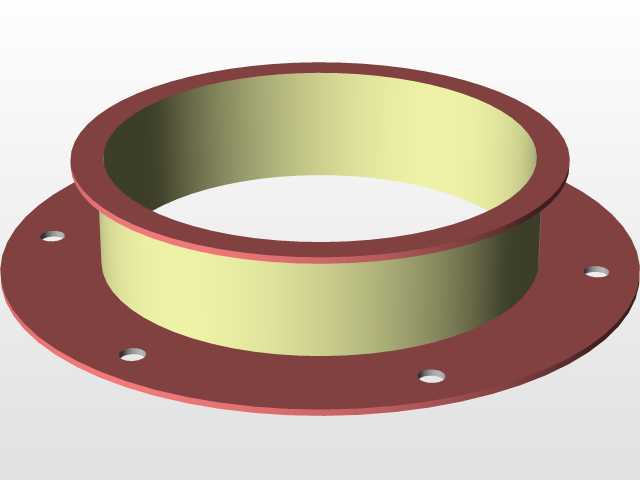

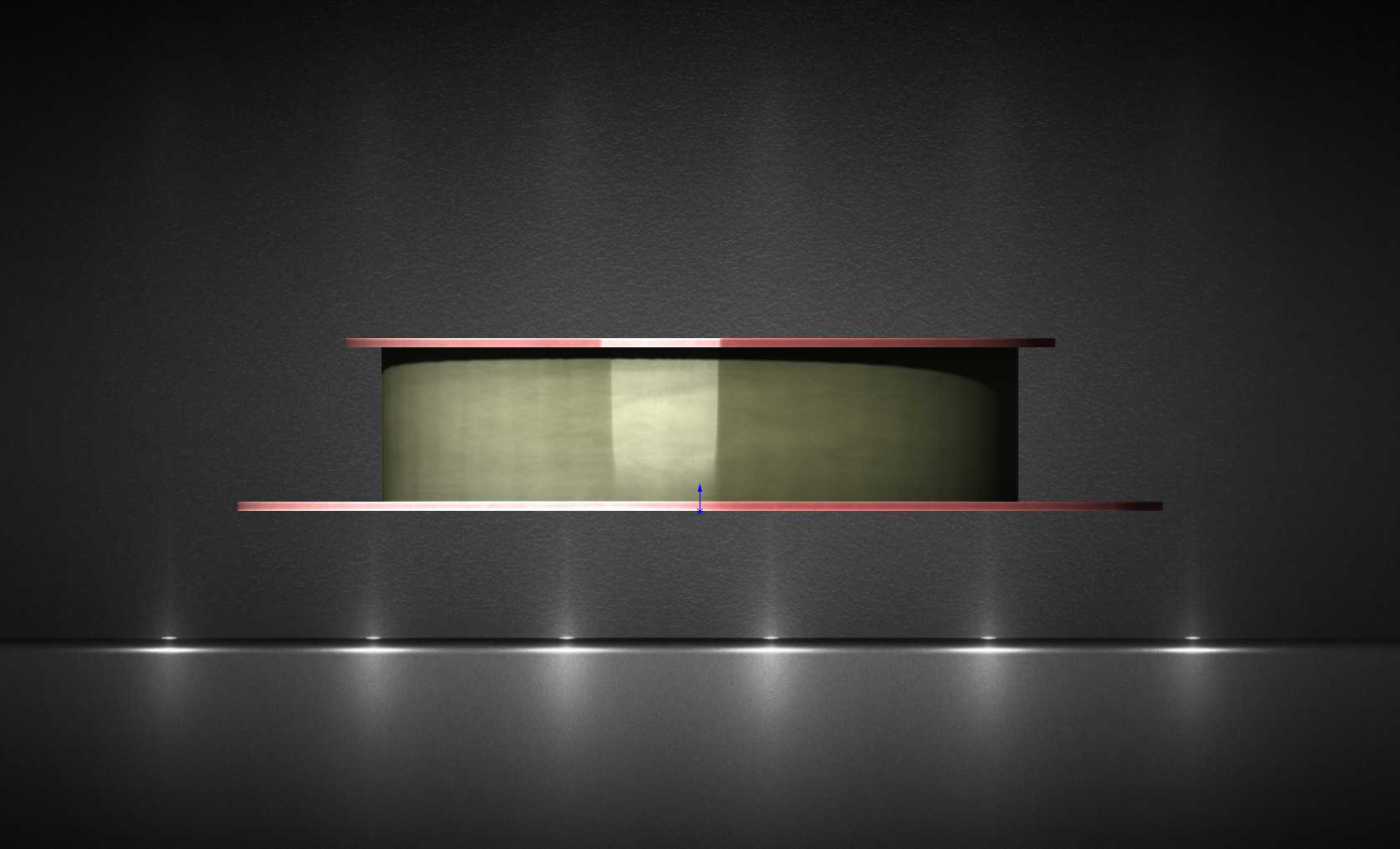

雅各布型管路对接连接法兰结构

在粉体输送、通风除尘、食品级流体管路这类对管路对接同轴度、密封可靠性有明确要求的应用场景里，这类带颈平焊结构的对接法兰是管路系统中最常用的静密封连接件之一。不同于普通板式平焊法兰，该结构的筒状颈段直接与待连接管路端部套接配合，能在安装时直接为管路提供径向定位，不需要额外加装导向套就能保证两段对接管路的同轴度，大幅降低现场安装时的错边量，避免因管路错位导致的介质流道突变、局部紊流或者密封垫偏压失效问题。

从结构设计逻辑来看，法兰盘上的安装孔采用均匀圆周排布，孔位公差按照管路连接常用的间隙配合标准设定，既可以适配现场安装时的微小孔位偏差，也能保证螺栓锁紧后法兰盘受力均匀，不会出现局部应力集中导致的法兰盘翘曲变形。颈段的长度经过匹配计算，刚好能覆盖管路插入后的套接深度，端部做了微小的倒角处理，方便现场安装时管路顺利插入，也能避免锐边割伤安装人员或者损坏配套的密封垫圈。法兰盘与颈段的过渡位置采用圆角过渡，避免直角位置的应力集中，在承受管路内压或者外部管路载荷时，不会在连接根部出现疲劳开裂的问题。

实际选型使用时，需要重点关注几个安装边界参数：首先是法兰盘的外径尺寸，要匹配对应管路压力等级下的螺栓孔分布圆直径，保证能和同规格的配对法兰、设备接口顺利对接；其次是颈段的内径尺寸，要和对接管路的外径保持合理的间隙配合，间隙过大会导致套接后管路晃动，影响密封效果，间隙过小则会导致现场安装困难，尤其是在有防腐涂层的管路场景下，还要预留涂层厚度的配合余量；再者是法兰盘的厚度，要匹配对应公称压力下的强度要求，避免螺栓锁紧时法兰盘发生形变导致密封面泄漏。

这类法兰的密封面为全平面结构，配套使用非金属平垫片即可满足常规工况的密封要求，在粉体输送场景下，平整的密封面不会出现粉料积存的死角，符合物料输送的清洁要求；在通风管路场景下，平滑的内壁过渡能减少风阻，降低管路系统的能耗。安装时螺栓要按照对角顺序逐步锁紧，保证密封垫受力均匀，颈段与管路连接后可以根据工况选择焊接或者卡箍紧固的方式固定，适配不同压力等级、不同拆装频率的管路使用需求。
