管道用双法兰限位热补偿伸缩接头

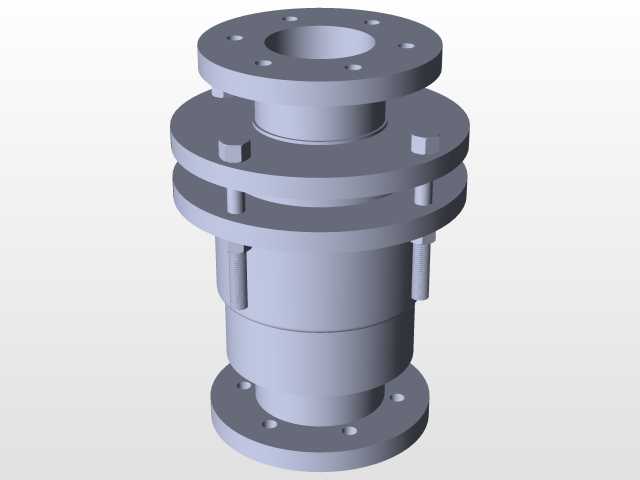

在长距离流体输送管路、暖通空调循环管网、化工介质输送管线的布设场景中，管路随介质温度变化产生的轴向热胀冷缩位移，是极易引发法兰密封面泄漏、管路焊口拉裂、设备接口受力过载的核心诱因，这类带双法兰结构的伸缩补偿接头，正是为抵消这类轴向位移、释放管路热应力而设计的专用连接件。从结构设计逻辑来看，该接头采用两端法兰对接的安装形式，两端法兰均按标准管法兰的螺栓孔位排布设计，可直接与同公称通径的管路法兰、泵阀设备法兰配对安装，无需额外加工过渡连接件；中间段采用嵌套式滑移结构，内外套筒之间预留了足够的轴向滑移行程，可根据管路安装时的实际温差、管线长度计算所需的补偿量，调整接头的初始安装长度，在管路投入运行后，当介质温度升高管路伸长时，接头可向内收缩抵消伸长量，当介质温度降低管路收缩时，接头可向外伸长补偿收缩量，全程保持管路的密封性能不受位移影响。接头中部设置的周向均布限位螺栓与定位凸台，是区别于普通无约束伸缩接头的核心结构，这类限位结构可将接头的最大伸缩量限制在设计允许的安全范围内，避免管路出现超量位移导致套筒滑脱、密封失效的问题，同时可平衡管路内压产生的轴向推力，降低管路两端固定支架的受力载荷，减少支架的设计建造成本。从安装边界来看，该接头的整体外形为同轴回转体结构，最大外径为法兰盘的外圆直径，安装时仅需在两段法兰之间预留略大于接头最小安装长度的轴向空间即可，径向占用空间与同通径法兰一致，无需额外扩大管路布设的管廊或管沟空间；法兰密封面采用突面结构，适配常规的非金属平垫片、缠绕式垫片，安装时按标准法兰的螺栓拧紧力矩对称紧固即可，无需特殊的安装工装。在实际选型应用中，这类接头常安装在泵组进出口、阀门两端、长距离直管段的分段位置，既可以补偿热位移，也能吸收管路安装时产生的少量轴向、角向安装偏差，降低管路对中施工的难度，避免安装应力作用在泵、阀等精密设备的接口上，延长设备的密封件与壳体使用寿命。套筒滑移面的加工精度直接决定接头的密封性能与伸缩顺畅度，建模时需严格控制内外套筒的配合公差，既要保证滑移时无卡滞，也要避免配合间隙过大导致密封件偏磨泄漏，限位螺栓的长度需根据最大补偿量精确计算，确保螺栓在最大伸缩行程内不会出现顶死或脱扣的问题。
