G1/4外螺纹推入式气动接头适配结构

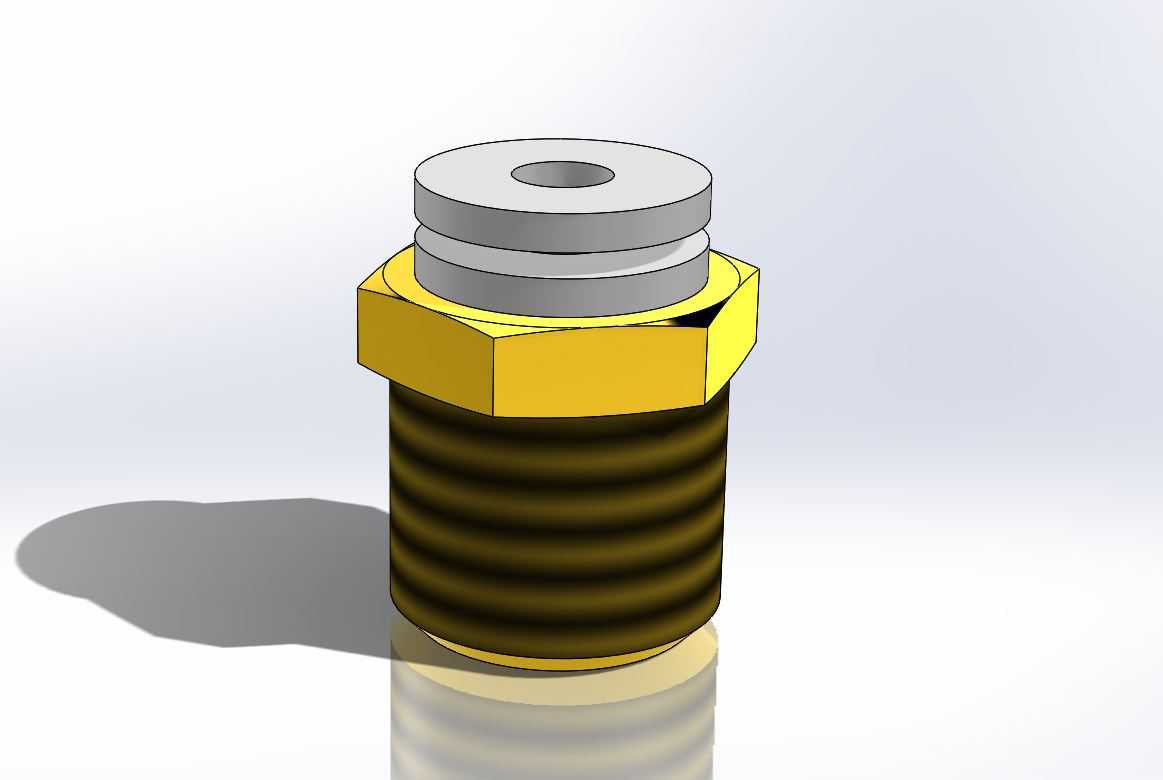

　　这款推入式适配接头主要面向气动控制回路、小型流体输送管路的终端连接场景，在自动化生产线气路排布、小型实验设备流体接驳、气动工具外接管路改造等工况中都有广泛应用，核心作用是实现G1/4规格外螺纹接口与对应外径软管的快速连通，省去传统螺纹接头缠绕生料带、拧紧锁紧螺母的繁琐操作，提升管路装拆效率。从结构设计来看，接头下部采用标准G1/4外螺纹结构，螺纹段长度适配常规阀块、气缸端盖的内螺纹安装深度，螺纹上方设置一体式六角拧动台，对边尺寸符合标准扳手夹持规格，安装时可通过普通开口扳手或活动扳手施加拧紧力矩，避免圆柱面夹持打滑损伤接头表面。六角台上方设置两道环形密封槽，预装O型密封圈后可实现螺纹端面与安装基面的静密封，

　　无需额外加装密封垫片即可满足常规气压工况下的密封要求，减少现场安装的配件准备工作量。上部的推入式连接端采用台阶式圆柱结构，内部集成了弹性卡爪与密封胶圈，当适配外径的软管插入接口时，弹性卡爪会自动卡紧软管外壁，内部胶圈同步抱紧软管实现径向密封，管路拆卸时只需按下接口顶端的压环，即可解除卡爪的锁紧状态，轻松拔出软管，可反复多次装拆不影响密封性能。设计过程中重点考量了安装边界的兼容性，六角台的最大外径控制在合理范围，避免相邻安装孔间距过小时出现扳手干涉问题，整体轴向长度经过优化，在保证螺纹啮合长度、推入端插管深度足够的前提下尽可能压缩整体高度，适配安装空间局促的紧凑型阀岛、小型气动元件的接口布局。接头的流道采用等径通孔设计，

　　内部无突变台阶或缩径结构，可减少气体或低粘度流体通过时的压力损失，避免流道内容易积存杂质的死角，降低管路维护时的清洁难度。材质搭配上，螺纹与六角基体部分采用金属材质保证结构强度，推入端的卡爪采用弹性金属材质保证反复插拔后的锁紧力，密封件采用耐油橡胶材质，可适配常规压缩空气、低压水、轻度腐蚀性流体的输送需求，在-20℃到80℃的工作温度区间内可保持密封性能稳定。实际选型使用时，需要注意下部外螺纹的安装基面平整度，若基面存在明显凹坑或斜度，即使加装密封圈也可能出现渗漏问题，同时上部推入端适配的软管外径公差需要控制在标准范围内，软管外径过小会导致卡爪无法有效锁紧，出现管路脱开或漏气问题，外径过大则会造成插管困难，甚至损伤内部密封胶圈。
