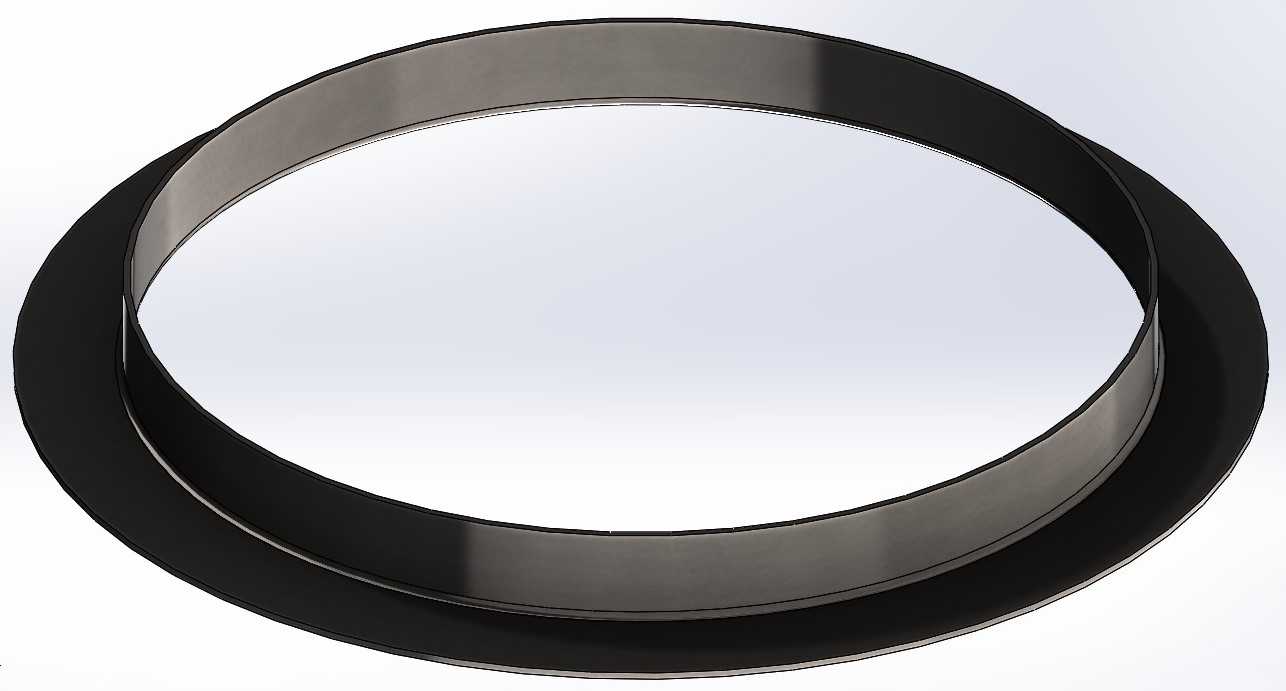

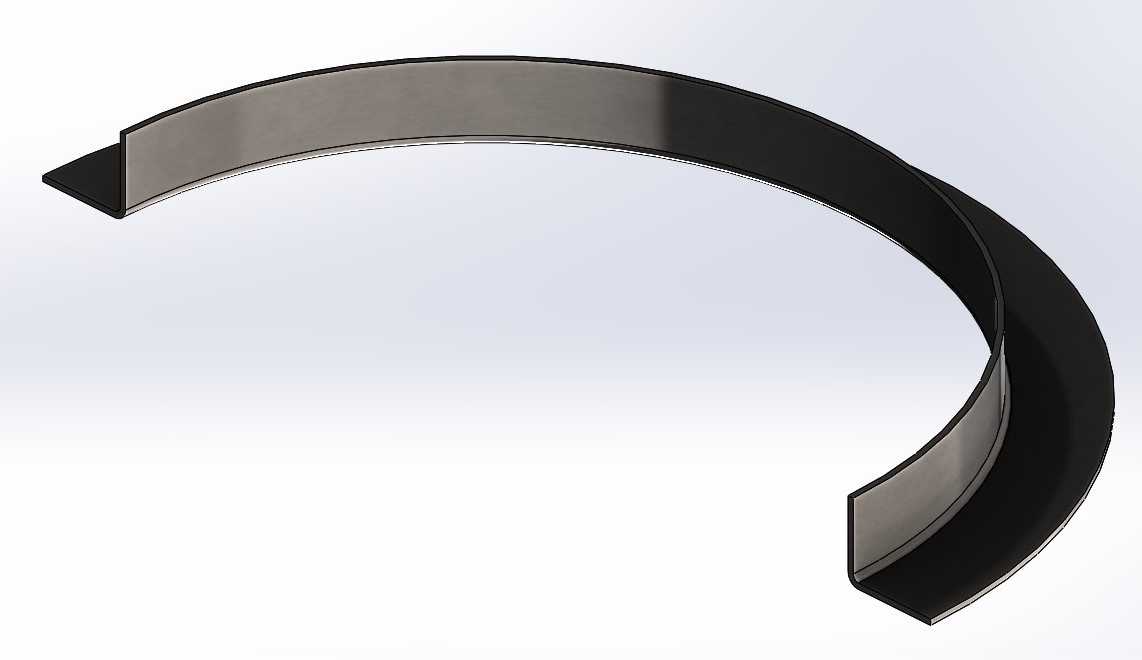

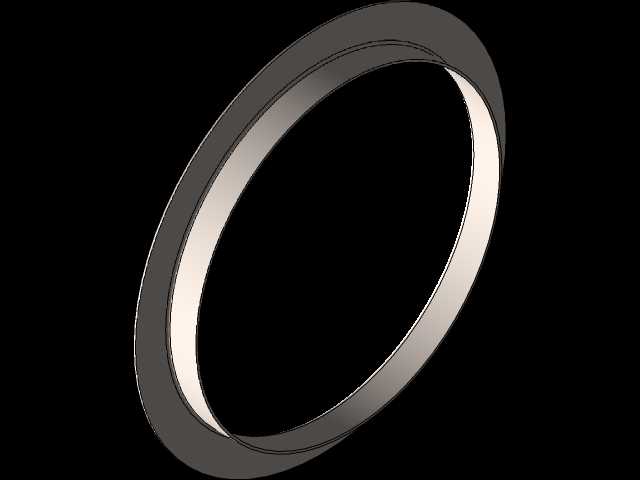

德标焊环管道连接用弧形密封构件

在化工、市政给排水、油气输送等涉及压力管路搭建的场景中，管路对接位置的密封可靠性直接决定整套管线的运行安全，这类弧形焊环正是为金属管道对接焊接工序设计的配套密封构件，区别于平焊法兰的压紧式密封，该类焊环直接与管道端部焊接融合，不存在密封垫片长期使用老化渗漏的问题，适合高温高压、介质腐蚀性较强的管路工况使用。从结构设计来看，该焊环采用薄壁弧形弯制结构，截面为等厚度矩形，整体弧度匹配对应公称通径管道的外壁曲率，焊接时焊环内侧与管道外壁完全贴合，焊脚位置可沿环向满焊，既能够强化管道对接位置的结构强度，避免管道焊接处因应力集中出现开裂，也能在对接位置形成平滑的过渡面，减少管路内部介质输送时的紊流阻力，降低输送过程中的压力损耗。设计阶段需要重点把控焊环的弧度公差，若曲率与管道外壁不匹配，焊接时会出现局部贴合间隙过大的问题，直接导致焊接缺陷，同时焊环的厚度需要匹配对应管道的公称压力等级，压力等级越高的管路，焊环的壁厚需要对应增加，避免承压时出现变形渗漏。该系列焊环覆盖DN10到DN500的常用管路通径，不同通径对应的焊环宽度、壁厚都有明确的尺寸边界，安装时不需要额外加工管道坡口，直接将焊环套在管道端部对齐对接位置即可施焊，相比传统的管道对焊工艺，能够减少现场坡口加工的工序量，降低现场焊接的操作难度，尤其适合野外管线施工、车间预制管路批量加工的场景。在泵阀进出口与管道的连接位置、长输管线的分段对接位置、换热设备的管路接口位置，这类焊环都有广泛应用，其弧形结构能够分散焊接时的热应力，避免焊缝位置冷却后出现应力裂纹，长期运行过程中也能缓冲管路振动带来的交变载荷，延长管路连接位置的使用寿命。建模过程中需要重点还原焊环的截面尺寸与弧度精度，确保不同通径规格的焊环能够与对应规格的管道模型完全装配贴合，方便设计人员在管路三维布线时直接调用，快速完成管线连接位置的结构设计，提前校验安装空间是否存在干涉，避免现场安装时出现尺寸匹配问题。
