带安装法兰凸缘轮缘连接结构件

轮缘作为机械传动与限位场景中常见的结构件，常被应用在轨道行走机构、旋转轴端限位、管道对接加固等工况中，这款带法兰安装位的轮缘结构，在设计时优先考虑了安装便捷性与运行稳定性的平衡。从实际应用场景来看，这类轮缘既可以作为行走轮的侧边限位结构，卡合在轨道侧面避免轮体脱轨，也可作为轴端的连接法兰，实现旋转部件与固定基座的过渡衔接，在输送线行走轮、起重设备导向轮、轨道交通辅助轮等场景中都能见到同类结构的应用。

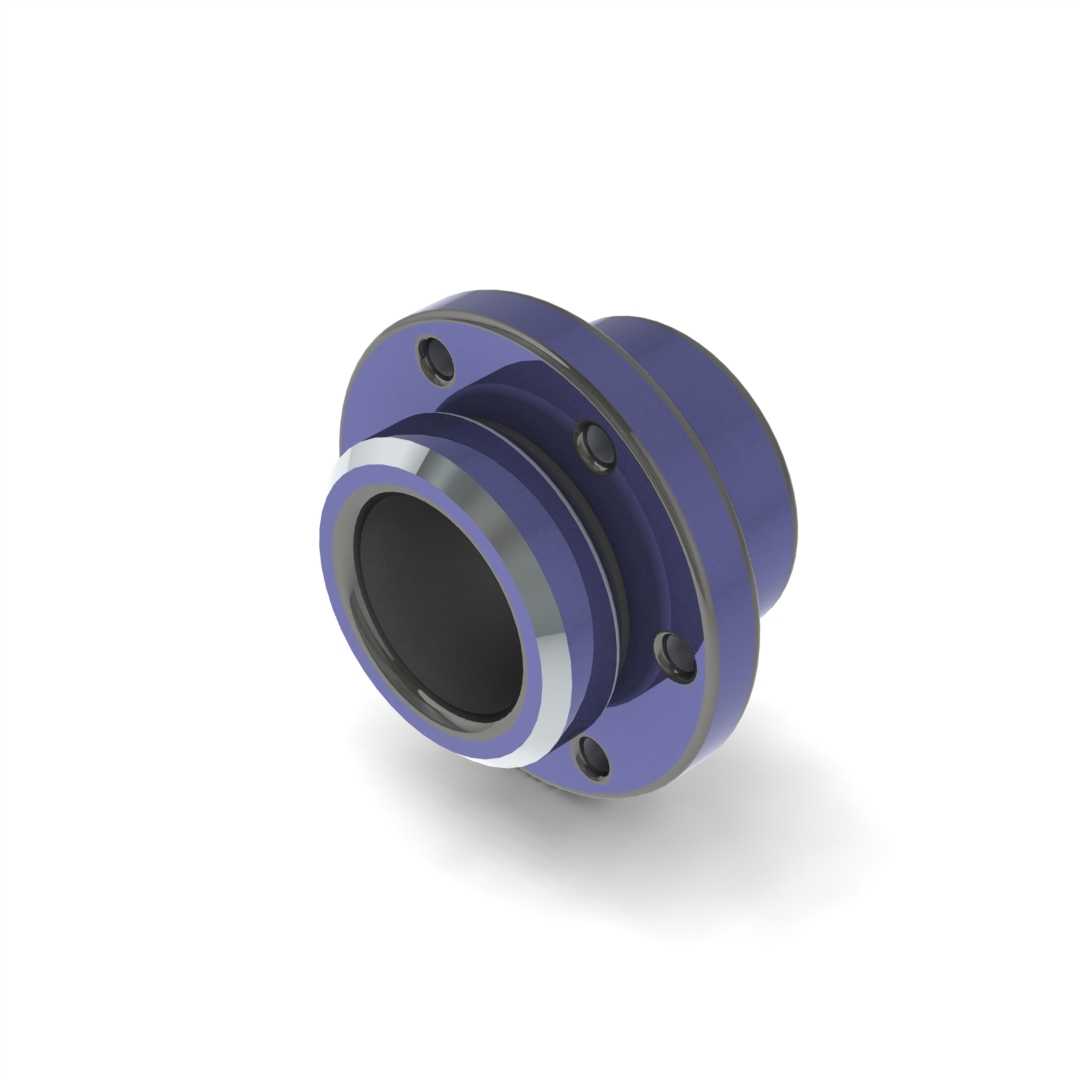

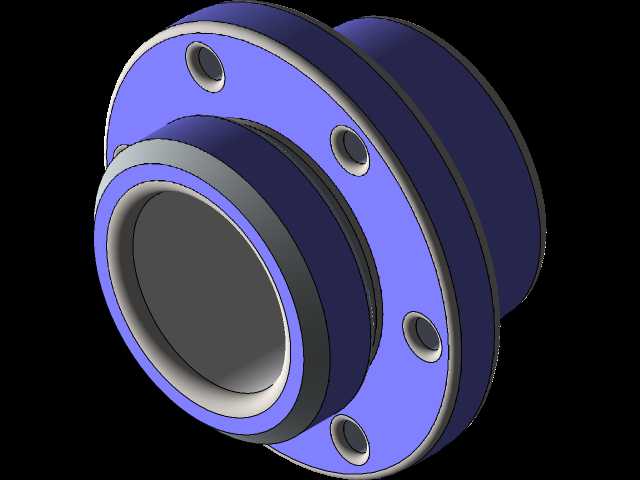

从结构设计思路来看，该轮缘采用一体化法兰盘与轮体过渡的结构，法兰端均匀分布的沉头安装孔，可让紧固件完全沉入孔内，避免螺栓头突出干涉相邻部件的运动轨迹，轮体与法兰衔接处做了圆弧过渡处理，能有效降低应力集中系数，避免长期交变载荷下衔接位置出现疲劳裂纹。轮体工作端面设计有金属镶边，耐磨层直接与接触件贴合，相比整体同质材料的结构，既提升了接触工作面的耐磨性能，也能控制整体制造成本，磨损后仅需更换镶边即可完成维护，无需整体替换整个构件。

在安装边界与尺寸适配层面，法兰盘的外径尺寸需匹配安装基座的固定孔位间距，沉头孔的深度要适配对应规格内六角螺栓的头部高度，保证安装后螺栓端面不超出法兰平面；轮体的内孔直径需与对接轴的轴径保持过渡配合公差，既不能过松导致运行时出现径向跳动，也不能过紧造成装配困难。轮缘的突出高度需要根据实际限位需求设定，作为轨道限位使用时，突出高度要大于轨道与轮体的最大间隙，保证轮体出现横向窜动时能第一时间接触轨道侧面实现限位；作为连接结构使用时，突出段的长度要匹配对接部件的嵌入深度，保证配合面完全贴合无间隙。

实际选型应用时，还需要考虑轮缘工作面的受力情况，若应用在重载行走场景，法兰盘的厚度需要对应提升，安装螺栓的数量与规格也要匹配载荷等级，避免运行中法兰变形导致固定失效；若应用在高速旋转场景，整个轮缘需要做动平衡校正，避免高速转动时出现偏心振动，影响整套设备的运行精度。这类结构在建模时需要重点关注配合面的公差标注，沉头孔的同轴度、法兰端面与轮体内孔的垂直度都是关键形位公差，直接影响后续装配的顺畅度与运行稳定性，建模过程中需要预留合理的加工余量，同时保证各过渡圆角的尺寸符合工艺要求，避免加工时出现应力集中的薄弱点。
