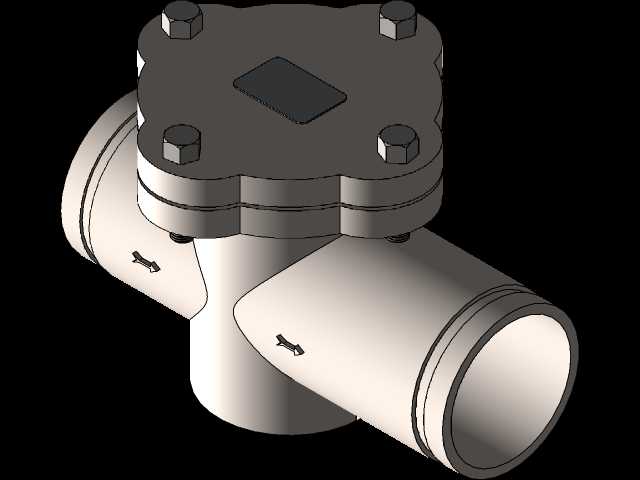

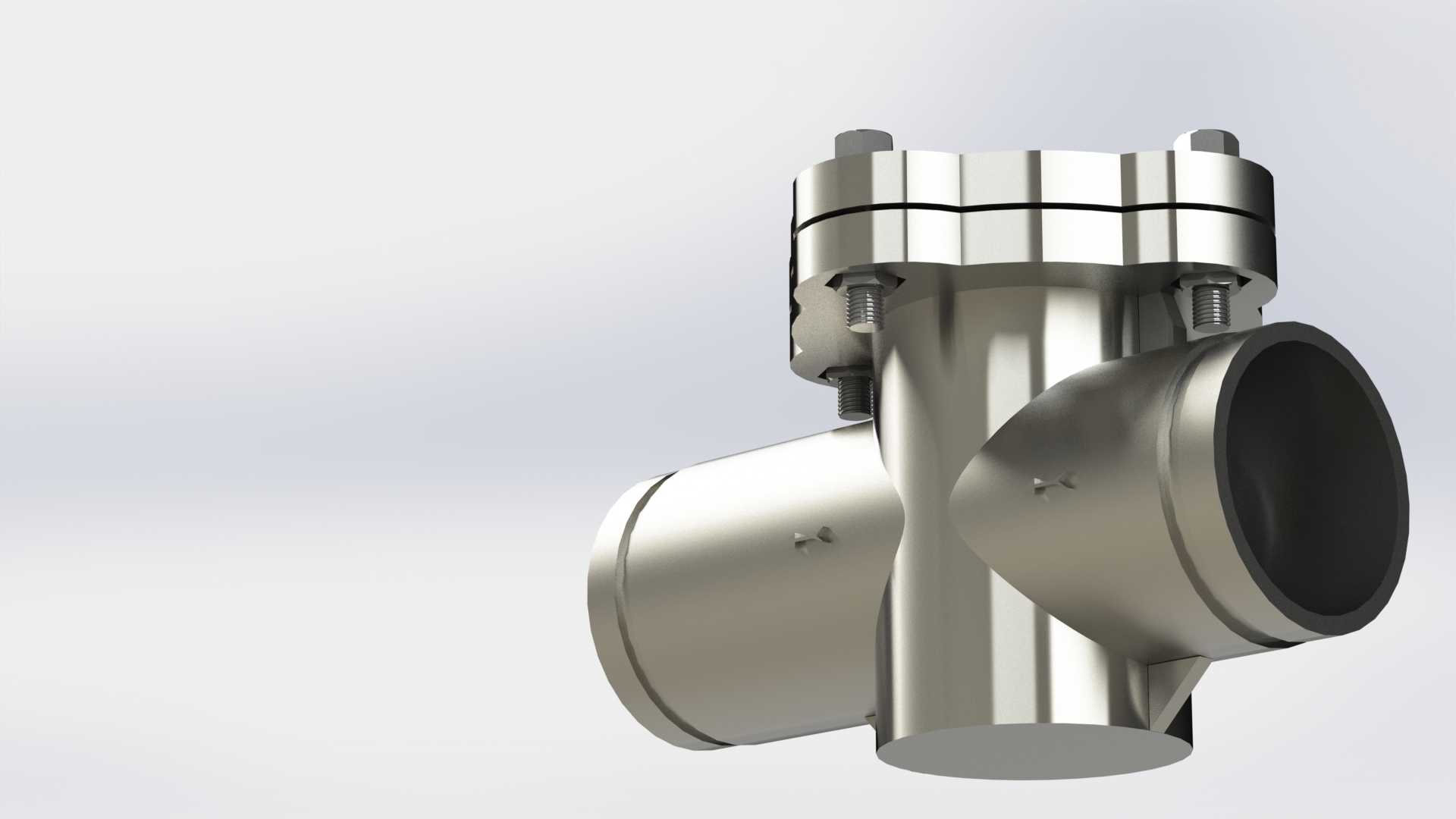

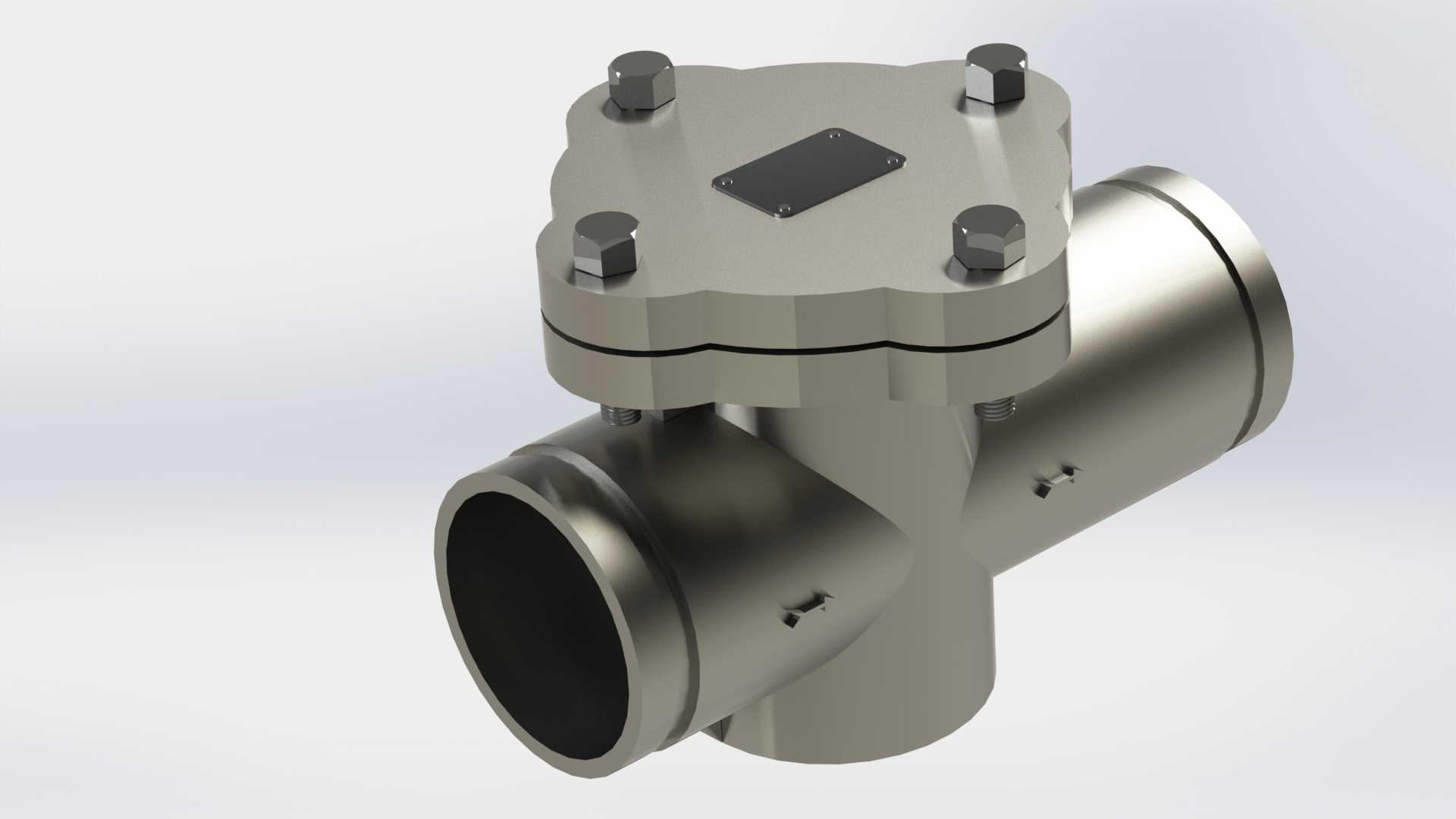

100mm口径篮式管道过滤装置结构设计

在民用供水、工业循环水、轻质油料输送等水平布设的管路系统中，这类篮式过滤装置是管路前端不可或缺的保护部件，核心作用是拦截流体裹挟的固体碎屑、焊渣、锈皮等硬质颗粒，避免杂质进入下游的泵体、阀门、换热元件等精密部件，造成密封面划伤、流道堵塞、叶轮卡滞等故障，相比Y型过滤器，篮式结构的纳污容量更大，适合杂质含量稍高、连续运行周期更长的管路场景。这款过滤装置的通径为100mm，采用直通式角接壳体结构，进出口处于同一水平轴线，安装时可直接对接同口径的水平管路，不需要额外调整管线走向，壳体下部为容纳滤篮的沉降腔，流体从入口进入后，会先经过内置的冲孔筛网，颗粒杂质被拦截在滤篮内部，透过滤篮的洁净流体从出口流出，使用过程中可通过顶部的快开压盖取出滤篮清理杂质，不需要拆解整个管路连接段，日常维护的操作门槛很低。设计阶段首先要考虑壳体的承压能力，上下壳体的法兰边采用四个均布的六角螺栓锁紧，法兰面之间加装密封垫片，避免带压流体渗漏，顶部压盖做了异形切边处理，既减少了不必要的材料占用，也能保证螺栓压紧时的受力均匀，不会出现局部密封失效的问题。进出口端的连接尺寸匹配常规100mm管路的对接标准，安装时需要预留顶部足够的操作空间，满足开盖取出滤篮的操作距离，壳体上铸有的流向标识可避免安装时接反进出口，导致过滤功能失效。滤篮的支撑结构做了加强处理，避免流体长期冲击造成滤篮变形，压盖上方的铭牌区域可标注设备参数、流向提示等信息，整体结构没有冗余的复杂曲面，铸造和机加工的工艺性较好，适合批量生产，在实际选型时，可根据输送流体的腐蚀特性匹配对应的壳体材质，根据过滤精度要求更换不同网孔的滤篮，适配不同工况的使用需求。
