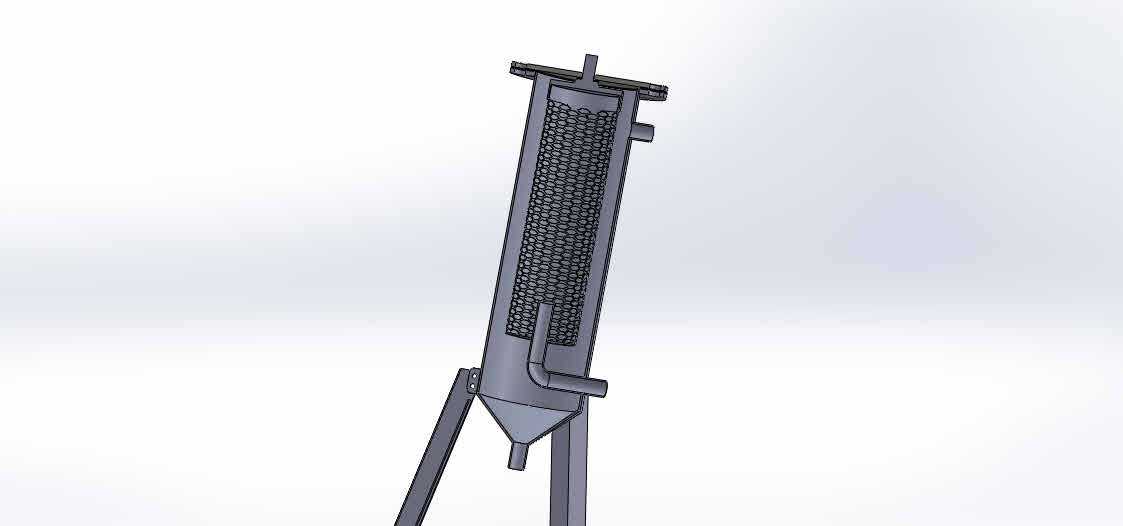

立式三足支撑塔普塔奇离子处理罐体结构

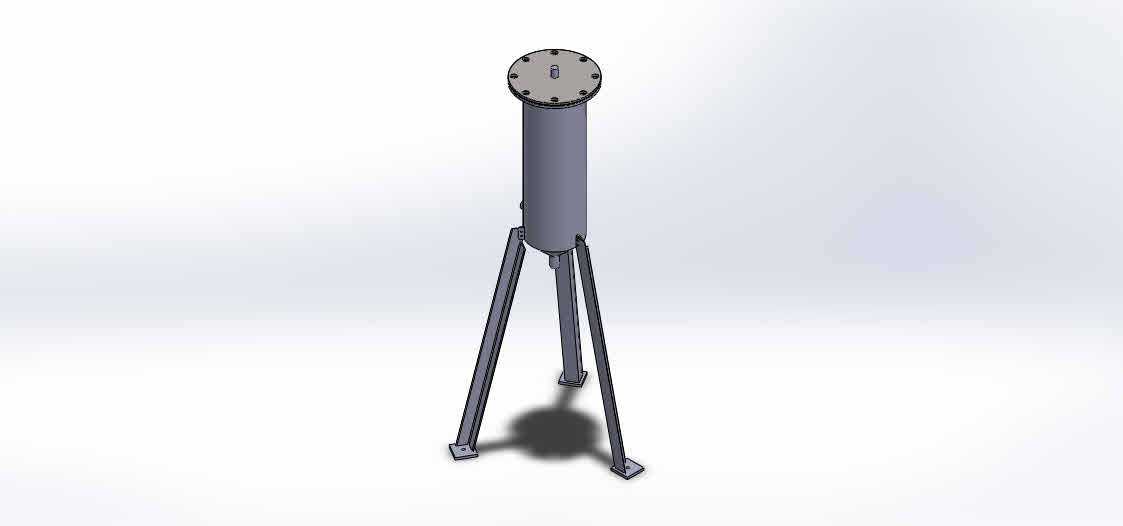

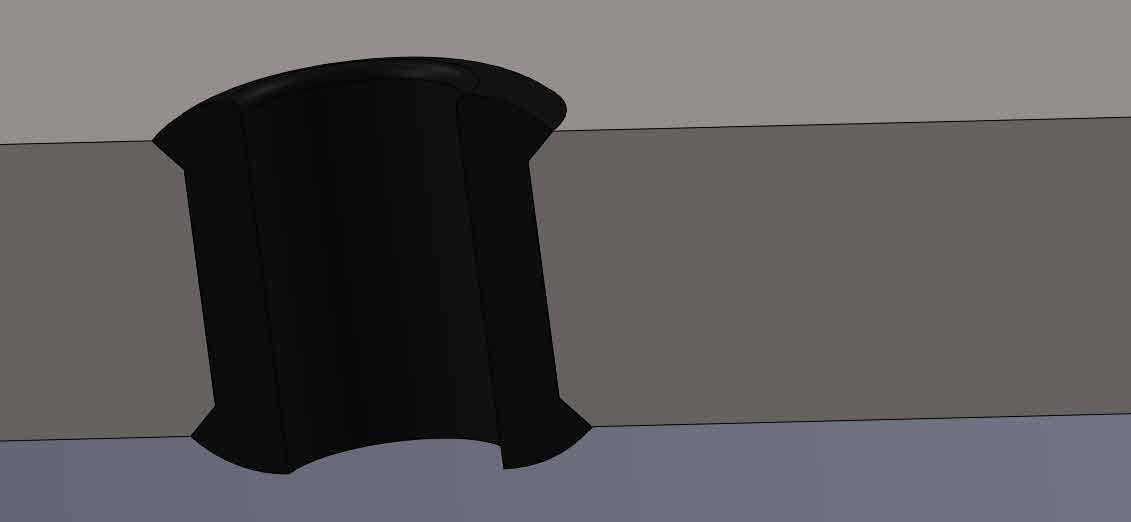

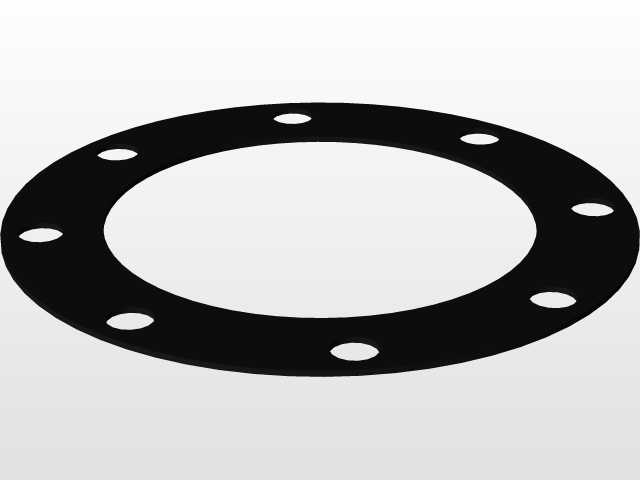

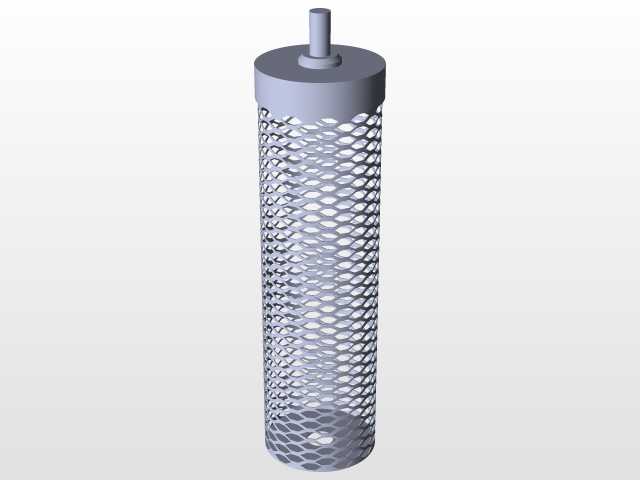

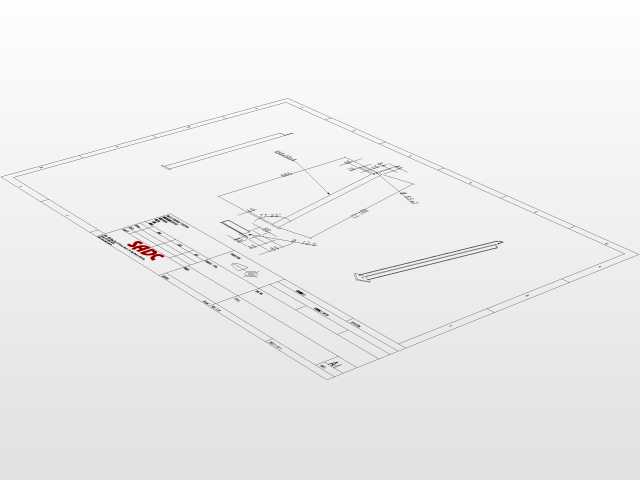

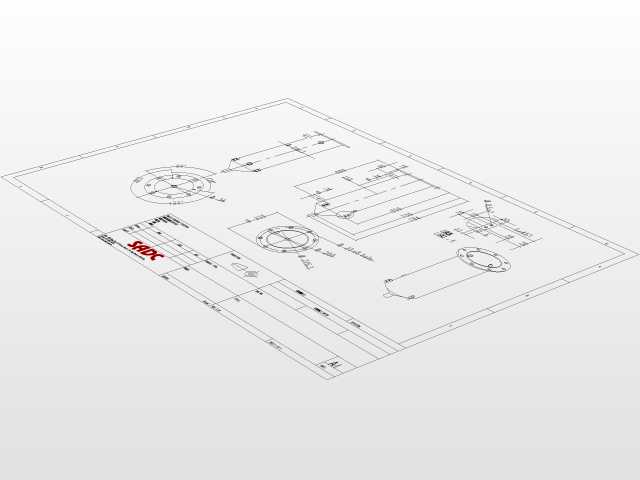

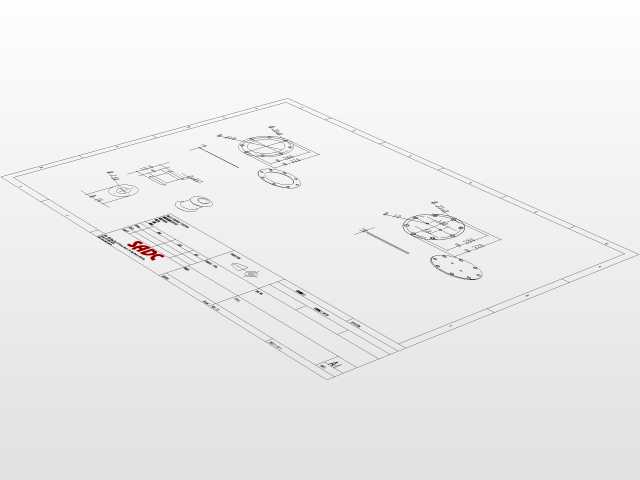

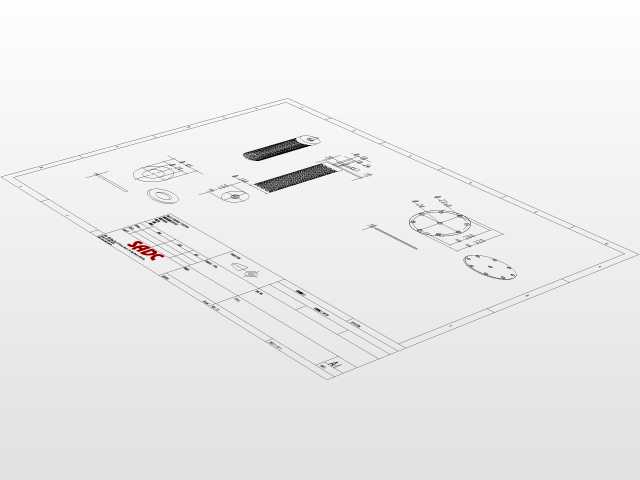

该立式罐体结构主要应用于工业流体介质的离子交换处理场景，常见于水处理、化工物料精制、电镀废液回收等工况中，作为离子交换反应的核心承载容器，完成介质内特定离子的吸附、置换与分离工序，保障输出介质的离子浓度符合工艺要求。从结构设计来看，整体采用立式圆柱筒体布局，顶部配置平盖法兰结构，法兰沿圆周均匀布置紧固螺栓，实现顶盖与筒体的密封连接，既保证筒内承压状态下的密封可靠性，也方便后期开盖更换内部离子交换填料、检修内部布水装置。筒体底部采用三足式支撑结构，三根支腿沿筒体周向120度均匀分布，每根支腿底部带有方形安装脚板，脚板上预留安装固定孔，可通过膨胀螺栓或焊接方式与安装基础牢固连接，这种支撑形式相比裙座结构，耗材更少、安装找正更便捷，同时能让罐体底部留出足够空间，方便对接底部的介质进出管路、排污管路，避免管路布置与基础干涉。设计过程中，筒体的长径比经过针对性匹配，既保证内部离子交换填料有足够的装填高度，让介质流经填料层时有充足的接触反应时间，也控制整体高度不会过高，降低设备重心，提升安装后的运行稳定性，避免侧翻风险。支腿的倾斜角度经过受力校核，可均匀承载筒体满水、满载填料状态下的总重量，同时抵消介质进出时产生的侧向冲击力，支腿与筒体外壁采用焊接连接，焊缝位置做了加强处理，避免长期承重出现焊缝开裂问题。顶部法兰的密封面采用平面密封形式，适配非金属密封垫片，可满足常规中低压工况的密封需求，法兰厚度根据承压等级做了对应设计，避免螺栓紧固时法兰出现变形泄漏。筒体底部设计为锥形收口结构？不对，从模型看是平底结构，底部预留介质出口接口，侧面可根据工艺需求预留进料口、排气口、取样口等接口位置，安装时需注意罐体的垂直度偏差控制在允许范围内，避免内部布水偏流，影响离子交换效率，支腿安装脚板的水平度需要提前找平，保证三个支腿受力均匀，避免长期运行出现支腿变形、筒体倾斜的问题。该结构的三维建模过程中，对法兰螺栓孔的位置度、支腿的安装角度、筒体的圆度公差都做了参数化设定，方便后续根据不同处理量、承压等级调整尺寸参数，快速衍生出不同规格的同类型设备模型，适配不同产能的生产线需求。
