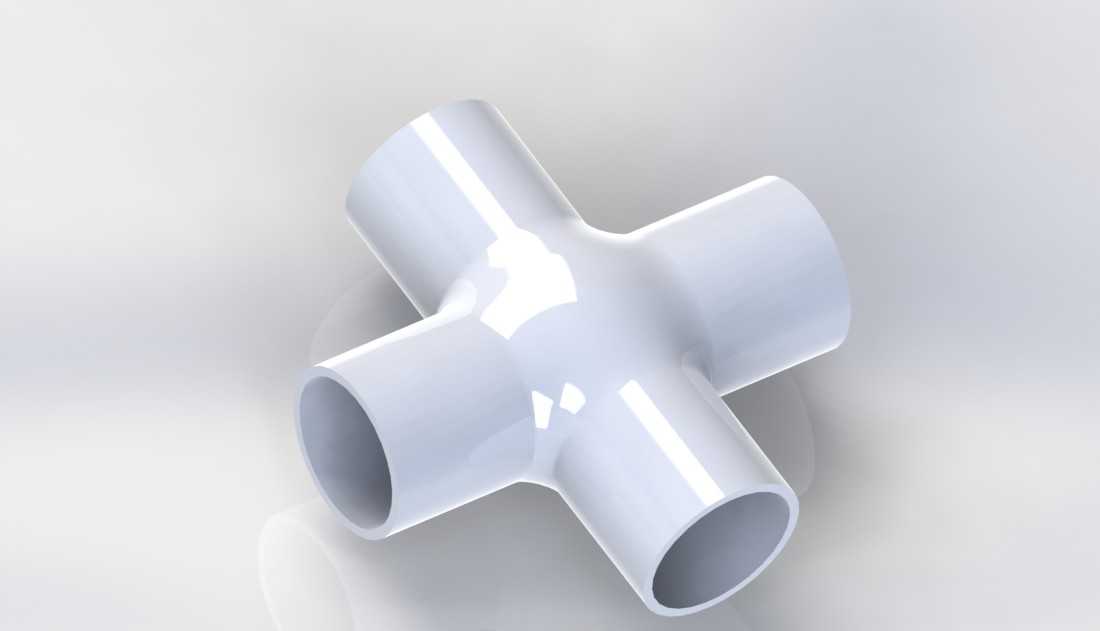

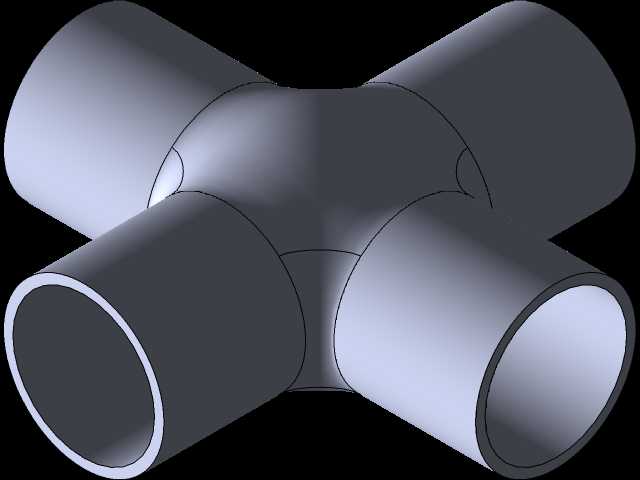

等径十字四通塑料管路连接接头

这类十字形四通接头，主要应用在民用给排水、化工流体输送、农田节水灌溉、小型气动回路等需要实现管路四路连通的场景中，核心作用是在单节点位置完成四个方向同管径管路的对接，无需额外加装转接件，减少管路节点的泄漏风险点。从结构设计来看，接头四个接口的轴线处于同一平面且两两垂直，中心交汇区域做了大圆弧过渡处理，没有直角突变结构，一方面能降低流体在节点位置的紊流概率，减少输送过程中的压力损失，另一方面也能避免流体长期冲刷直角位置造成的结构磨损，延长接头的实际使用寿命。接头整体采用等径设计，四个接口的内径、外径尺寸完全一致，适配同规格的PVC、PPR类塑料管路，接口外壁预留了标准的粘接或热熔连接余量，安装时无需额外加工坡口，只要将管路端面切平后插入接口至限位位置，即可完成密封连接，安装边界上，接头中心到每个接口端面的距离一致，排布管路时可以直接以中心为基准点计算四个方向的管路延伸长度，不会出现尺寸偏差导致的管路错位问题。设计过程中需要重点关注中心交汇区域的壁厚均匀性，若壁厚不均，在承受管路内压时容易在薄壁位置出现应力集中，长期使用可能发生开裂渗漏，因此建模时需要对交汇区域做壁厚抽壳校验，确保各个位置的壁厚差控制在合理范围内，同时接口端部做了微小的倒角处理，既方便安装时管路顺利插入，也能避免安装过程中锐边划伤密封胶圈或粘接面。在气动回路应用场景中，这类接头可以同时连接四个方向的气动软管，实现单路进气三路分气或者多路气路的汇流，过渡圆弧结构能降低压缩空气在节点位置的噪音，避免高速气流冲击直角壁面产生的啸叫。在给排水场景中，光滑的内壁结构不容易积存水垢，长期使用也不会出现通径缩小的问题，能稳定保持管路的输送流量。建模时需要严格控制四个接口的同轴度公差，确保两两相对的接口轴线共线，相邻接口轴线垂直度符合管路安装要求，避免安装后管路出现别劲应力，长期受力导致接头或管路断裂。
