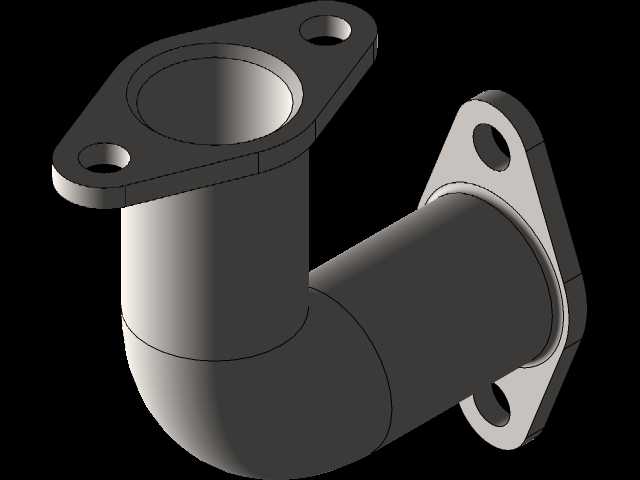

带法兰安装座90度直角异径弯管

在流体输送管路系统的布局设计中，受设备安装空间、接口朝向错位、管路走向避让等实际工况限制，直管段往往无法完成全路径的连通需求，这类带双侧法兰安装结构的90度弯管，就是管路转向衔接环节的核心适配零件。不同于常规焊接式弯头，这款弯管两端均集成了带安装孔的菱形法兰座，安装时无需对管端做焊接坡口处理，只需在对接法兰面加装密封垫片，穿入紧固螺栓即可完成固定，大幅降低了现场管路装配的作业难度，也便于后期管路拆解维护，在中小型液压站油路布局、工业冷却循环水支路、低压气动输送管路、小型化工流体输送支线中都有广泛应用。

从结构设计逻辑来看，这款弯管采用90度直角转向结构，两端法兰的密封端面垂直度经过严格管控，可避免安装后出现密封面贴合不严导致的渗漏问题；法兰上的两个安装孔采用对称布局，适配常规的螺栓穿装间距，安装时可根据现场管路走向调整法兰的周向安装角度，适配不同方向的对接需求。弯管的弯曲段采用大圆弧过渡设计，相比小半径急弯弯头，能有效降低流体流经转向处的局部阻力损失，减少流体对管壁的冲蚀磨损，延长管路配件的使用寿命，同时也能避免输送含细小颗粒介质时出现的弯管处积料堵塞问题。

在安装边界的适配性上，这款弯管的整体外轮廓尺寸经过紧凑化设计，弯曲段的外侧无突出结构，可适配狭窄空间内的管路转向安装，不会与周边的设备机架、其他管路部件产生干涉；两端法兰的密封面采用平面密封结构，可适配橡胶垫片、金属缠绕垫片等多种常规密封件，适配不同压力等级的管路使用需求。弯管的流道内壁做了顺滑过渡处理，从法兰端的通径到弯曲段的内壁无台阶、无凸起，可保证流体输送过程中的流态稳定，减少紊流产生的振动与噪音。

针对两端对接管路通径不一致的场景，这款弯管可做异径结构设计，无需额外在管路中加装变径接头，就能直接完成不同通径管路的90度转向衔接，减少管路系统的接头数量，也就降低了整个管路的潜在渗漏点。在实际选型应用中，设计人员可根据对接管路的通径、工作压力、输送介质特性，匹配对应的管壁厚度与法兰尺寸，确保弯管的承压能力、耐腐蚀性能满足系统长期运行的需求，这类集成法兰的弯管配件，也能减少管路装配的零件数量，降低现场装配的出错概率，提升整个管路系统的装配效率与运行可靠性。
